ОБОГРЕВАТЕЛИ СТЕКОЛ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

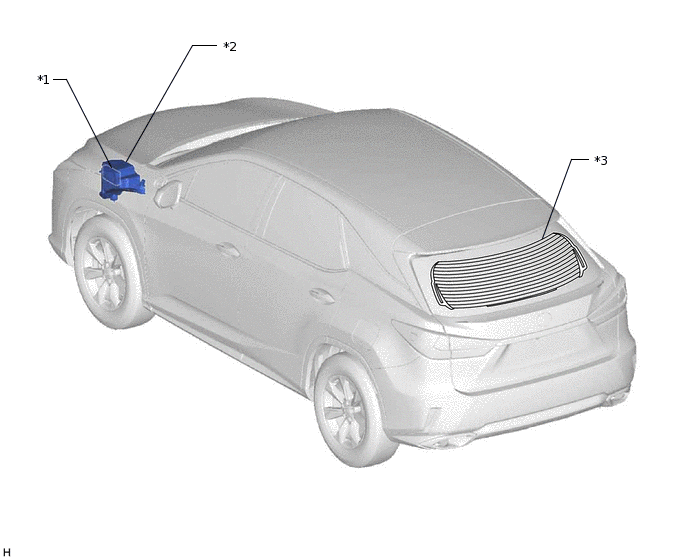

ИЛЛЮСТРАЦИЯ
*1 |
СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ |
*2 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ALT |
*3 |
НИТЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ) |
- |
- |

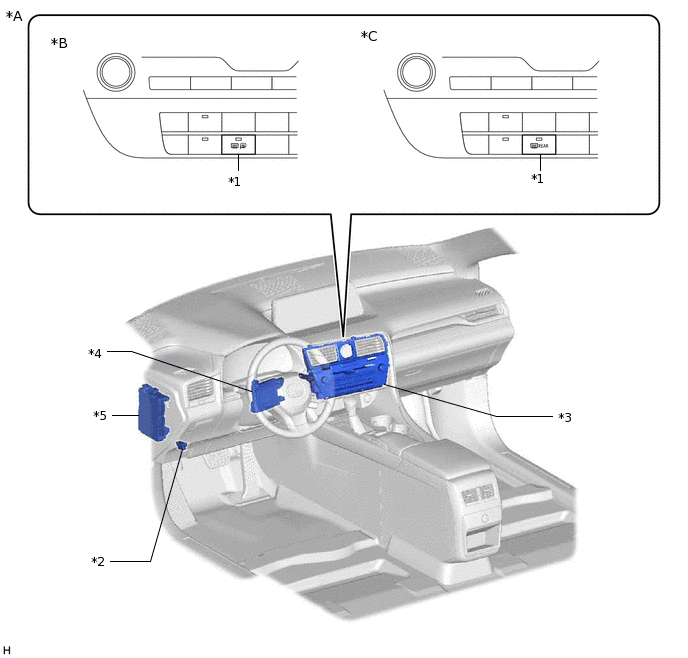

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей с обогревателем зеркала |
*C |
для моделей без обогревателей зеркал |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ |
*2 |
DLC3 |
*3 |
РАДИОПРИЕМНИК В СБОРЕ |
*4 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
- |
- |

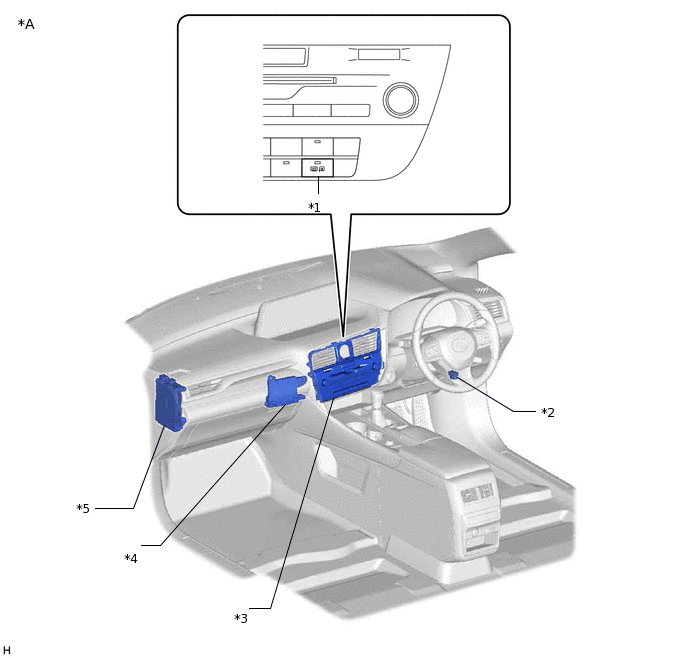

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ |
*2 |
DLC3 |
*3 |
РАДИОПРИЕМНИК В СБОРЕ |
*4 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
- |
- |
