CAN COMMUNICATION SYSTEM(w/o Central Gateway ECU) PARTS LOCATION
ILLUSTRATION
*1 |
PRE-CRASH SAFETY CITY SENSOR (w/ Toyota Safety Sense) |
*2 |
ECM (for 1NR-FE, 1ZR-FAE, 1ZR-FE or 2ZR-FE) |
*3 |
ECM (for 1ND-TV or 1WW) |
*4 |
ECM (for 8NR-FTS) |
*5 |
BRAKE ACTUATOR ASSEMBLY |
- |
- |

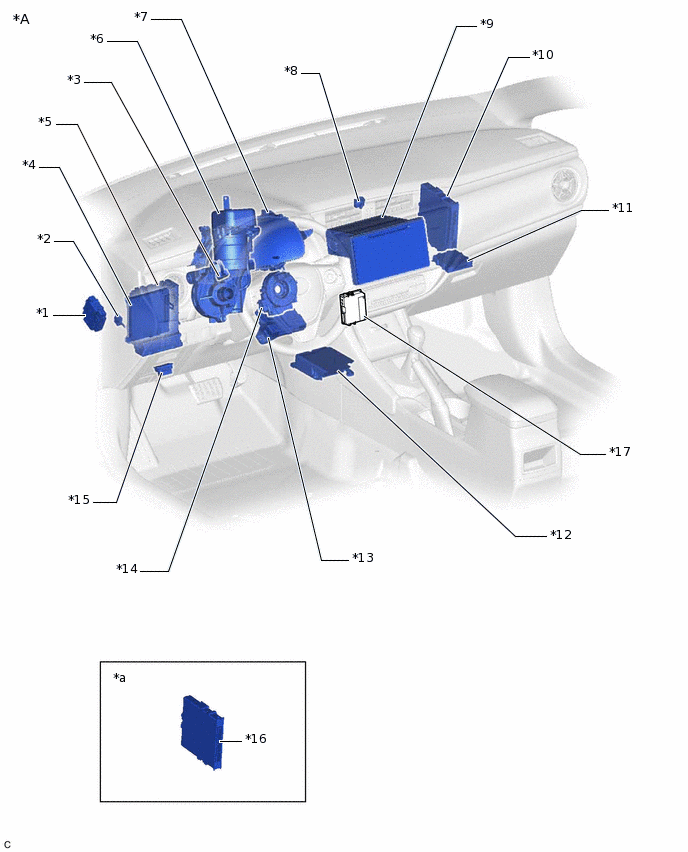

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
|
*2 |
NO. 4 CAN JUNCTION CONNECTOR (except Sedan) |
*3 |
NO. 1 CAN JUNCTION CONNECTOR (for Sedan) |
*4 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*5 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*6 |
POWER STEERING ECU ASSEMBLY |
*7 |
COMBINATION METER ASSEMBLY |
*8 |
NO. 3 CAN JUNCTION CONNECTOR |
*9 |
RADIO AND DISPLAY RECEIVER ASSEMBLY (for Radio and Display Type) |
*10 |
ENGINE STOP AND START ECU (w/ Stop and Start System) |
*11 |
CLEARANCE WARNING ECU ASSEMBLY (w/ Simple Intelligent Parking Assist System) |
*12 |
AIRBAG SENSOR ASSEMBLY |
*13 |
AIR CONDITIONING AMPLIFIER ASSEMBLY (w/ Air Conditioning System) |
*14 |
STEERING SENSOR (SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY) (w/ VSC) |
*15 |
DLC3 |
*16 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) (w/ Entry and Start System) |
*17 |
TELEMATICS TRANSCEIVER (w/ Manual (SOS) Switch) |
- |
- |
*a |
Refer to Service Bulletin for the installation position of the part. |
- |
- |
ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
HEADLIGHT SWIVEL ECU ASSEMBLY (w/ Automatic Headlight Beam Level Control System) |
*2 |
NO. 1 CAN JUNCTION CONNECTOR (for Sedan) |
*3 |
NO. 4 CAN JUNCTION CONNECTOR (except Sedan) |
*4 |
ENGINE STOP AND START ECU (w/ Stop and Start System) |
*5 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*6 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*7 |
AIR CONDITIONING AMPLIFIER ASSEMBLY (w/ Air Conditioning System) |
*8 |
NO. 3 CAN JUNCTION CONNECTOR |
*9 |
RADIO AND DISPLAY RECEIVER ASSEMBLY (for Radio and Display Type) |
*10 |
POWER STEERING ECU ASSEMBLY |
*11 |
COMBINATION METER ASSEMBLY |
*12 |
CLEARANCE WARNING ECU ASSEMBLY (w/ Simple Intelligent Parking Assist System) |
*13 |
STEERING SENSOR (SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY) (w/ VSC) |
*14 |
DLC3 |
*15 |
AIRBAG SENSOR ASSEMBLY |
*16 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) (w/ Entry and Start System) |
*a |
Refer to Service Bulletin for the installation position of the part. |
- |
- |
