ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ОКОННОЙ ПАНЕЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

    Нажмите здесьClick here

  2. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ОКОННОЙ ПАНЕЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  3. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

    Нажмите здесьClick here

  4. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  5. СНИМИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  6. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

    Нажмите здесьClick here

  7. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  8. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьClick here

  9. СНИМИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  10. СНИМИТЕ ОБЛИЦОВОЧНУЮ ОПОРУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным электроприводом двери багажного отделения)

    Нажмите здесьClick here

  11. СНИМИТЕ РУЧКУ-СКОБУ ДВЕРИ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьClick here

  12. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ

    Нажмите здесьClick here

  13. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без заднего сиденья № 2)

    Нажмите здесьClick here

  14. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  15. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ багажного отделения В СБОРЕ (для моделей без автоматизированного электропривода двери багажного отделения)

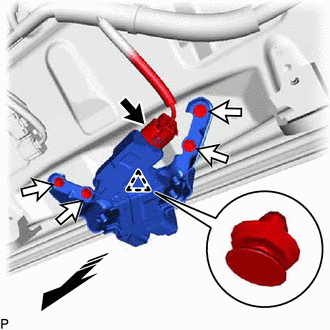

    1. B422404C01
      V113147

      Направление снятия

      Отсоедините разъем.

    2. Выверните 4 болта.

    3. Расцепите фиксатор, чтобы снять замок двери багажного отделения в сборе, как показано на рисунке.

  16. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с автоматизированным электроприводом двери багажного отделения)

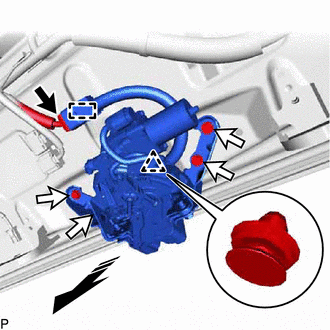

    1. B422406C02
      V113147

      Направление снятия

      Отсоедините разъем.

    2. Расцепите зажим.

    3. Выверните 4 болта.

    4. Расцепите фиксатор, чтобы снять замок двери багажного отделения в сборе, как показано на рисунке.
