ВЫПУСКНАЯ ТРУБА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки приемной трубы в сборе (TWC: задний каталитический нейтрализатор), центральной выпускной трубы в сборе и задней выпускной трубы в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Link
Замена датчика состава топливовоздушной смеси Устранена утечка газов из системы выпуска	Проверка после ремонта	Неравномерный холостой ход и т.п. Функция пуска двигателя и т.д.	Щелкните по следующей ссылке

CAUTION:

Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

   CAUTION:

   Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

   1.

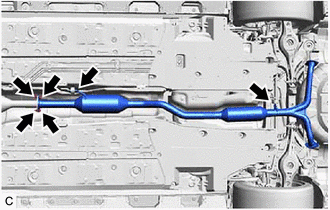

      Отверните 2 болта и отсоедините заднюю выпускную трубу в сборе от центральной выпускной трубы в сборе.

   2. Снимите заднюю выпускную трубу в сборе с 2 опор выпускной трубы.

   3. Снимите прокладку с центральной выпускной трубы в сборе.

2. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

   CAUTION:

   Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

   1.

      Отверните 2 болта и отсоедините левую заднюю выпускную трубу в сборе от центральной выпускной трубы в сборе.

   2. Снимите левую заднюю выпускную трубу в сборе с 2 опор выпускной трубы.

   3. Снимите прокладку с центральной выпускной трубы в сборе.

3. СНИМИТЕ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ПОДКОС ПОЛА

   1.

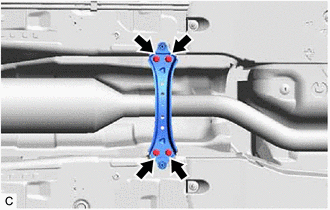

      Выверните 4 болта и снимите передний центральный подкос пола с кузова автомобиля.

4. СНИМИТЕ ПОДКОС СРЕДНЕЙ ПОПЕРЕЧИНЫ ПОЛА

   1.

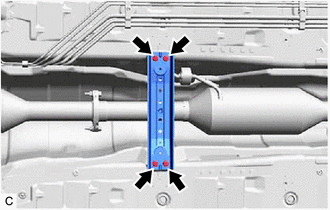

      Выверните 4 болта и снимите передний центральный подкос пола с кузова автомобиля.

5. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

   CAUTION:

   Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

   1.

      Отвернув 2 болта и 2 гайки, отсоедините центральную выпускную трубу от приемной трубы (TWC: задний каталитический нейтрализатор).

   2. Снимите центральную выпускную трубу в сборе с 2 опор выпускной трубы.

   3. Снимите прокладку с приемной трубы в сборе (TWC: задний каталитический нейтрализатор).

6. СНИМИТЕ МОНТАЖНУЮ ПАНЕЛЬ КУЗОВА

   1.

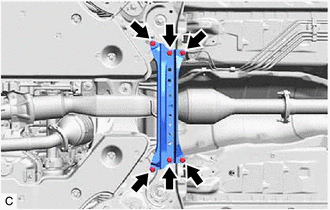

      Выверните 6 болтов и снимите монтажную панель кузова.

7. СНИМИТЕ КРОНШТЕЙН ОПОРЫ ВЫПУСКНОЙ ТРУБЫ № 1 (с нижней стороны)

   1.

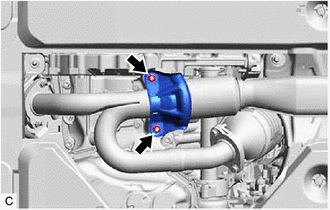

      Отверните 2 гайки и снимите кронштейн опоры выпускной трубы № 1 (с нижней стороны).

8. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (TWC: задний каталитический нейтрализатор)

   CAUTION:

   Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

   1.

      Отсоедините 2 разъема подогреваемого кислородного датчика.

   2. Расцепите 2 зажима жгута проводов.

   3.

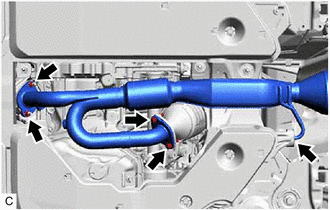

      Отверните 2 болта, 2 гайки и отсоедините приемную трубу в сборе (TWC: задний каталитический нейтрализатор) с выпускного коллектора (TWC: передний каталитический нейтрализатор).

   4. Снимите приемную трубу в сборе (TWC: задний каталитический нейтрализатор) с опоры выпускной трубы.

   5. Снимите 2 прокладки с приемной трубы в сборе (TWC: задний каталитический нейтрализатор).

9. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 1)

   Нажмите здесьЩелкните по следующей ссылке

10. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (для ряда 2)

    Нажмите здесьЩелкните по следующей ссылке

11. СНИМИТЕ ГЛУШИТЕЛЬ ЗАДНЕЙ ВЫПУСКНОЙ ТРУБЫ В СБОРЕ

    Tip:

    • Данную процедуру следует выполнять только, если требуется замена глушителя задней выпускной трубы в сборе.

    • В случае снятия глушителя задней выпускной трубы в сборе замените его новой деталью.

    • Порядок выполнения работ такой же, как для левой задней выпускной трубы в сборе.

    1.

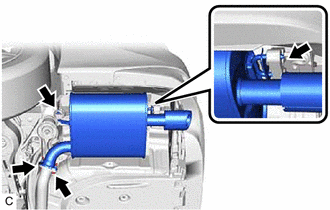

       Снимите глушитель задней выпускной трубы в сборе.
