СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Неисправен спидометр

ОПИСАНИЕ

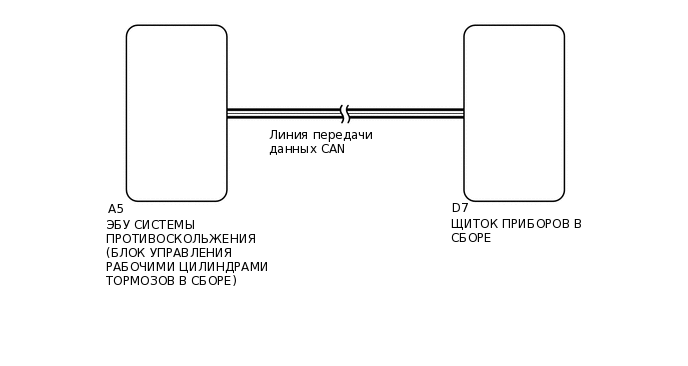

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

   1. Проверьте, выводятся ли коды DTC системы передачи данных CAN (см. стр.Click here).

      Table 1. Результат

      Result	Перейти К
      DTC не выводятся.	А
      Выводятся коды DTC.	B

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"

   (см.Click hereстр.)

2. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (SPEED METER OPERATION)

   1. Подключите GTS к DLC3.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Combination Meter / Active Test.

   5. В соответствии с указаниями на дисплее выполните диагностику в режиме ACTIVE TEST.

      Table 2. Щиток приборов

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Speed Meter Operation	Спидометр	0, 40, 80, 120, 160, 200, 240 км/час	-

      OK

      Скорость автомобиля, отображаемая на диагностическом приборе, почти совпадает с показаниями спидометра.

   ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

   (см.Click hereстр.)

3. СНИМИТЕ ПОКАЗАНИЯ GTS (VEHICLE SPEED METER)

   1. Подключите GTS к DLC3.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Combination Meter / Data List.

   5. Снимите показания параметров в режиме Data List, отображаемые на дисплее диагностического прибора.

      Table 3. Щиток приборов

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      Vehicle Speed Meter	Скорость движения автомобиля / Мин.: 0 (0) Макс.: 255 (158)	Почти совпадает с фактической скоростью автомобиля (когда автомобиль движется)	Единица измерения: км/час (миль в час)

      OK

      Скорость автомобиля, отображаемая на диагностическом приборе, почти совпадает с фактической скоростью автомобиля.

      Note:

      Определите, находится ли значение, отображаемое на экране диагностического прибора, в пределах допустимого диапазона в соответствии с опорными значениями, приведенными в разделе "Проверка без снятия с автомобиля" (см.Click hereClick hereстр.).

   ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

   (см.Click hereстр.)

4. ПРОВЕРЬТЕ СИСТЕМУ КУРСОВОЙ УСТОЙЧИВОСТИ

   1. Проверьте, выводятся ли коды DTC системы курсовой устойчивости (см. стр.Click here).

   Table 4. Результат

   Result	Перейти К
   DTC не выводятся.	А
   Выводятся коды DTC.	B

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ"

   (см.Click hereClick hereстр.)

5. СНИМИТЕ ПОКАЗАНИЯ GTS (VEHICLE SPEED)

   1. Подключите GTS к DLC3.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Включите GTS.

   4. Войдите в следующие меню: Chassis / ABS/VSC/TRAC / Data List.

   5. Снимите показания параметров в режиме Data List, отображаемые на дисплее диагностического прибора.

      Table 5. Щиток приборов

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      Vehicle Speed	Скорость движения автомобиля / Мин.: 0 (0) Макс.: 326.4 (202.8)	Почти совпадает с фактической скоростью автомобиля (когда автомобиль движется)	Единица измерения: км/час (миль в час)

      OK

      Скорость автомобиля, отображаемая на диагностическом приборе, почти совпадает с фактической скоростью автомобиля.

      Note:

      Определите, находится ли значение, отображаемое на экране диагностического прибора, в пределах допустимого диапазона в соответствии с опорными значениями, приведенными в разделе "Проверка без снятия с автомобиля" (см.Click hereClick hereстр.).

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ"

   (см.Click hereClick hereстр.)

6. ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

   1. Замените щиток приборов в сборе новым (см.Click hereстр.).

      OK

      Восстанавливается нормальная работа спидометра.

   КОНЕЦ

   ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

   (см.Click hereстр.)
