СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции посадки), диагностический DTC: B27A5

Код DTC Наименование DTC
B27A5 Обрыв в цепи генератора электронного ключа в переднем полу

ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания) формирует сигнал запроса и передает его на внутреннюю антенну электронного ключа № 1 в сборе (в переднем полу). Чтобы внутренняя антенна электронного ключа № 1 в сборе (в переднем полу) могла обнаружить передатчик электронного ключа в сборе внутри автомобиля, сигнал от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), запрашивающий ответ от передатчика электронного ключа в сборе, передается в салон автомобиля. DTC B27A5 регистрируется ЭБУ сертификации (ЭБУ электронного ключа зажигания) при возникновении обрыва между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и внутренней антенной электронного ключа № 1 (в переднем полу) (между контактами CLG5 и ANTE5 или CG5B и CLGB).

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Примечание

B27A5

Обрыв в цепи генератора электронного ключа в переднем полу

Обнаружен обрыв в цепи между ЭБУ сертификации (ЭБУ электронного ключа зажигания) и внутренней антенной электронного ключа № 1 в сборе (в переднем полу) (CLG5 - ANTE5, CG5B - CLGB) (логика диагностирования за 1 поездку*).

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

  • Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)

  • Жгут проводов или разъем

  • Операция подтверждения вывода DTC:

  • В любое время

  • *: Выводится только при наличии неисправности.

Table 1. Состояние автомобиля и аварийный режим работы при обнаружении неисправности

Состояние автомобиля при обнаружении неисправности

Аварийный режим работы при обнаружении неисправности

Когда передатчик электронного ключа в сборе находится в зоне передних сидений:

  • Режим источника питания не изменяется при нажатии выключателя питания

  • Передатчик электронного ключа в сборе заблокирован внутри автомобиля

-
Table 2. Связанные параметры в режимах Data List и Active Test

№ DTC

Режимы Data List и Active Test

B27A5

Режим диагностики ключа может использоваться для выполнения диагностики

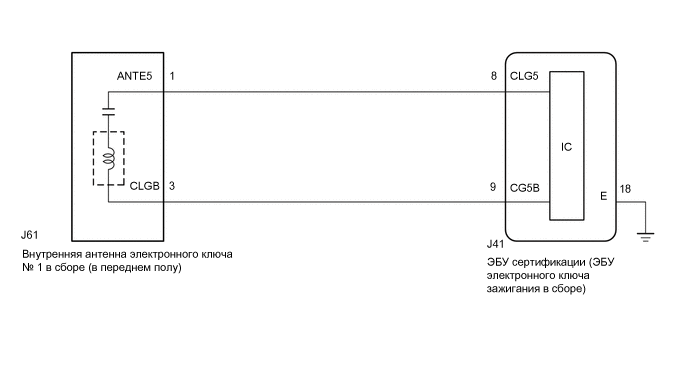

СХЕМА СОЕДИНЕНИЙ

B416819E05

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Система посадки и запуска (функция посадки) использует системы передачи данных LIN и CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы посадки и запуска (функции посадки) следует только после подтверждения нормальной работы систем передачи данных.

    Нажмите здесьClick here

  • При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании диагностического прибора TechDoc3 периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между диагностическим прибором TechDoc3 и автомобилем.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) обратитесь к мерам предосторожности.

    Нажмите здесьClick hereClick here

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ СОЕДИНЕНИЕ РАЗЪЕМА

    1. Проверьте правильность подключения разъемов к ЭБУ сертификации (ЭБУ электронного ключа зажигания) и внутренней антенне электронного ключа № 1 (в переднем полу).

      OK

      Разъемы подсоединены должным образом.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

    СООТВ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) – ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (В ПЕРЕДНЕМ ПОЛУ))

    1. Отсоедините разъем J41 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. Отсоедините разъем J61 внутренней антенны электронного ключа № 1 (в передней секции пола).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J41-8 (CLG5) - J61-1 (ANTE5)

      Всегда

      Менее 1 Ом

      J41-9 (CG5B) - J61-3 (CLGB)

      Всегда

      Менее 1 Ом

      J41-18 (E) - масса

      Всегда

      Менее 1 Ом

      J41-8 (CLG5) или J61-1 (ANTE5) - масса

      Всегда

      10 кОм или более

      J41-9 (CG5B) или J61-3 (CLGB) - масса

      Всегда

      10 кОм или более

    4. Подсоедините разъем J41 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

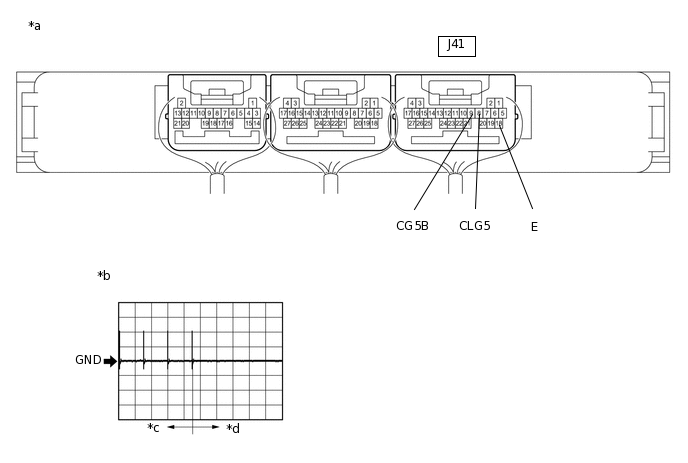

  3. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ) (ВЫХОД НА ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (В ПЕРЕДНЕМ ПОЛУ))

    B416826C07

    *a

    Устройство с подсоединенным жгутом проводов

    (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

    *b

    Осциллограмма 1

    *c

    Через 30 с после закрывания какой-либо двери

    *d

    По истечении не менее 30 с после закрывания любой двери

    1. С помощью осциллографа проверьте форму сигнала.

      OK

      Подключение диагностического прибора

      Условие

      Настройки прибора

      Заданные условия

      J41-8 (CLG5) - J41-18 (E)

      Процедура:

      1. Зажигание выключено

      2. Передатчик электронного ключа в сборе не находится внутри автомобиля

      3. В течение 30 с после закрывания любой двери

      2 В / дел., 500 мс / дел.

      Формирование импульсов

      (см. осциллограмму 1)

      J41-9 (CG5B) - J41-18 (E)

      Процедура:

      1. Зажигание выключено

      2. Передатчик электронного ключа в сборе не находится внутри автомобиля

      3. В течение 30 с после закрывания любой двери

      2 В / дел., 500 мс / дел.

      Формирование импульсов

      (см. осциллограмму 1)

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИЕЙ (ЭБУ ЭЛЕКТРОННЫМ КЛЮЧОМ ЗАЖИГАНИЯ В СБОРЕ)

    OK

  4. ЗАМЕНИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (В ПЕРЕДНЕМ ПОЛУ)

    1. Временно замените внутреннюю антенну электронного ключа № 1 (в переднем полу) новой или заведомо исправной.

      Нажмите здесьClick hereClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. УДАЛИТЕ DTC

    1. Сбросьте коды DTC.

      Body Electrical > Entry&Start > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. ПРОВЕРЬТЕ DTC

    1. Проверьте наличие кодов DTC.

      Body Electrical > Entry&Start > Trouble Codes

      OK

      DTC B27A5 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (В ПЕРЕДНЕМ ПОЛУ) НЕИСПРАВНА)

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
