СИСТЕМА МОНИТОРА ПАНОРАМНОГО ОБЗОРА СИСТЕМА ДИАГНОСТИКИ

  1. СИСТЕМА ДИАГНОСТИКИ МОНИТОРА ПОМОЩИ ПРИ ПАРКОВКЕ

    1. В целях диагностики системы панорамного обзора можно проверить сигналы, получаемые ЭБУ системы помощи при парковке, а также откалибровать, отрегулировать и проверить эту систему с помощью многофункционального дисплея в сборе.

      Note:

      В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      Tip:

      Отображаемые экраны и параметры могут различаться в зависимости от характеристик автомобиля.

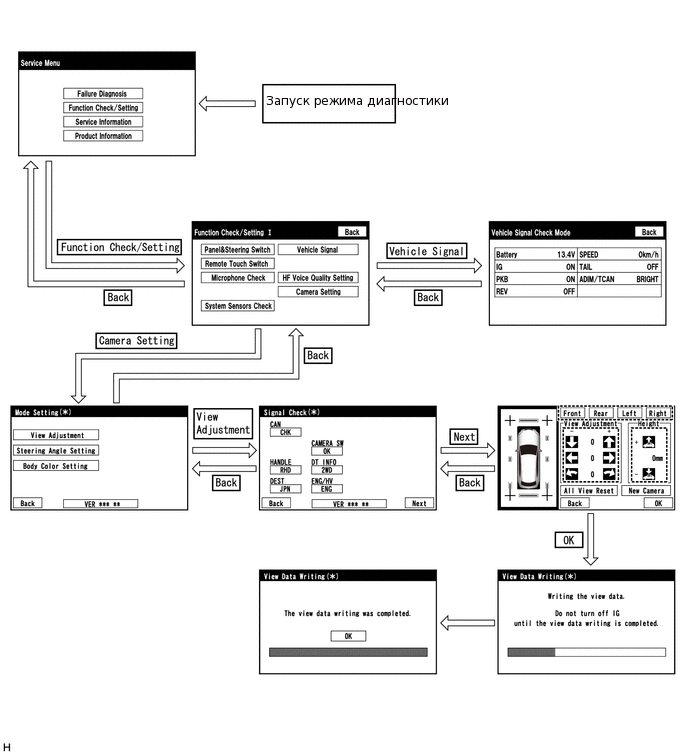

  2. ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (РЕГУЛИРОВКА ЗОНЫ ОБЗОРА)

    E299583E01

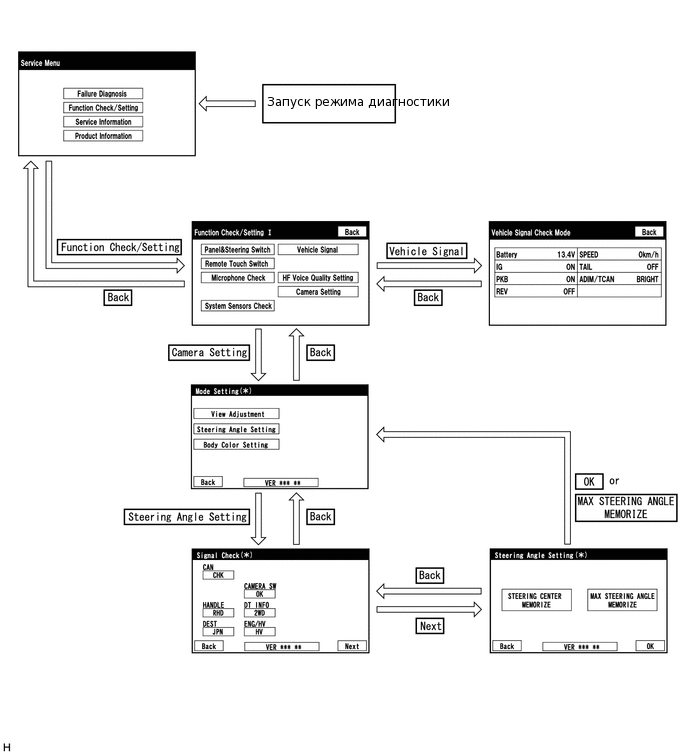

  3. ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (НАСТРОЙКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

    E299584E01

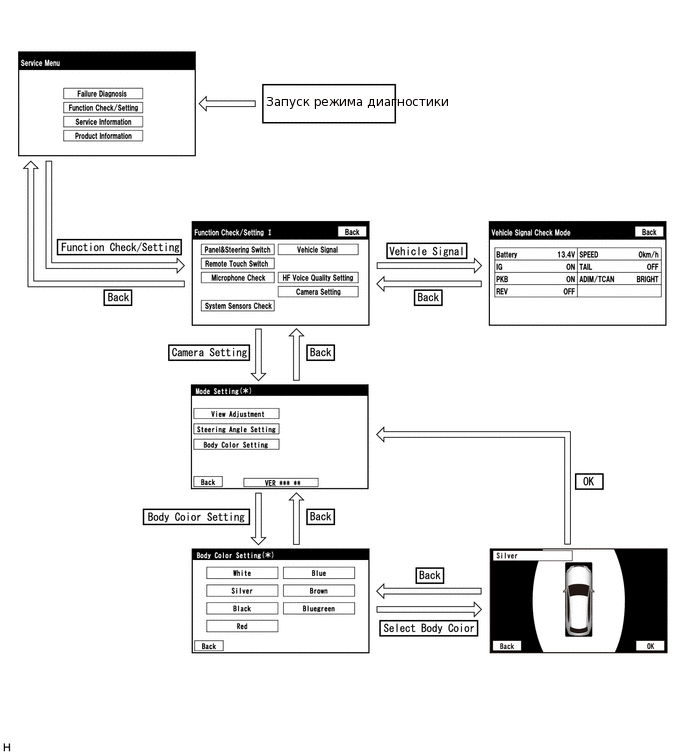

  4. ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (НАСТРОЙКА ЦВЕТА КУЗОВА)

    E299585E01

  5. РЕЖИМ ДИАГНОСТИКИ

    1. Режим диагностики

    2. Диагностика неисправностей

    3. Проверка системы (проверка с помощью экрана режима проверки системы)

    4. Закончите режим диагностики.

  6. ПРОВЕРКА СИГНАЛОВ (входной сигнал ЭБУ системы помощи при парковке)

    1. Войдите в режим диагностики.

      1. E271944

        Выберите "Function Check/Setting" (проверка/настройка функций) на экране "Service Menu" (меню обслуживания), чтобы перейти на экран "Function Check/Setting I".

      2. E299593

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

        Tip:

        После выбора опции "Camera Setting" (настройка камеры) переключение между экранами зависит от того, была ли выполнена инициализация ЭБУ системы помощи при парковке после его замены.

        Инициализация ЭБУ системы помощи при парковке

        Переключение между экранами

        Не выполнено

        Экран "Signal Check" (проверка сигналов)

        Выполнено

        Экран "Mode Setting" (установка режима)
      3. E296733

        Если появляется экран "Mode Setting" (настройка режима), выберите "View Adjustment" (настройка вида), чтобы перейти на экран "Signal Check" (проверка сигналов).

        Tip:

        Чтобы выбрать недоступный для выбора элемент, нажмите его и удерживайте не менее 2 с.

    2. Проверка сигналов

      1. E299586

        На экране "Signal Check" можно проверить состояние сигналов, передаваемых ЭБУ системы помощи при парковке, а также настройки.

        Параметр

        Информация о проверке

        Примечание

        CAN

        Вход сигнала скорости

        Если отображается "CHK" (красный), при выборе "Next" система не перейдет к следующему экрану.

        CAMERA SW

        Вход сигнала комбинированного переключателя № 2 (главного выключателя системы панорамного обзора)

        HANDLE

        Вход сигнала положения рулевого колеса

        DT INFO

        Вход сигнала информации о типе привода

        DEST

        Вход сигнала кода рынка сбыта

        ENG/HV

        Вход сигнала информации о типе двигателя
        Tip:

        • Если отображается "CHK" (красный), выполните проверки в соответствии с результатом следующих проверок.

        • Если перед переходом к следующему экрану производится настройка, перед выбором опции "Next" убедитесь, что для всех параметров отображается "OK" (синий).

    3. Проверка шины CAN

      Tip:

      Если для "CAN" отображается "CHK" (красного цвета), проверьте наличие кодов DTC и выполните диагностику выданных кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

    4. Проверка CAMERA SW

      1. Убедитесь, что для "CAMERA SW" отображается "OK" (синий), и выберите "OK".

        Tip:

        Если продолжает отображаться "CHK" (красный), или проверка "CAMERA SW" дает ненормальный результат, выполните диагностику в соответствии с таблицей признаков неисправностей (на экране "Signal Check" отображается(ются) сообщение(я) "CHK").

        Нажмите здесьЩелкните по следующей ссылке

    5. Проверка HANDLE

      1. Убедитесь, что для "HANDLE" отображается "RHD" (синего цвета), и нажмите кнопку "OK".

        Tip:

        Если отображается сообщение "CHK" (красное) или неправильно отображается рынок сбыта, выполните диагностику в соответствии с таблицей признаков неисправностей (на экране "Signal Check" отображается(ются) сообщение(я) "CHK")

        Нажмите здесьЩелкните по следующей ссылке

    6. Проверка DT INFO

      Tip:

      Если отображаемое значение "DT INFO" не соответствует типу привода автомобиля, либо если отображается "CHK" (красного цвета), проверьте коды DTC системы панорамного обзора и выполните диагностику в соответствии с выводимыми кодами DTC.

    7. Проверка DEST

      1. Проверьте, что код рынка сбыта, отображаемый для "DEST", соответствует коду рынка сбыта автомобиля.

        Tip:

        Если отображается сообщение "CHK" (красное) или неправильно отображается рынок сбыта, выполните диагностику в соответствии с таблицей признаков неисправностей (на экране "Signal Check" отображается(ются) сообщение(я) "CHK")

    8. Проверка ENG/HV

      1. Убедитесь, что значение "ENG" (синего цвета) или "HV" (синего цвета), отображаемое для "ENG/HV", соответствует типу двигателя автомобиля.

        Tip:

        Если отображаемое значение "ENG/HV" не соответствует типу двигателя автомобиля, либо если отображается "CHK" (красного цвета), проверьте коды DTC системы панорамного обзора и выполните диагностику в соответствии с выводимыми кодами DTC.

    9. Закончите режим диагностики.

  7. Настройка цвета кузова

    Tip:

    • Эта функция используется только клиентами, запросившими ее

    • Цвет пиктограммы автомобиля, отображаемой на экране перемещающегося вида или на экране панорамного обзора, можно изменить на экране диагностики.

    1. Войдите в режим диагностики.

      1. E271944

        Выберите "Function Check/Setting" (Проверка/настройка функций) на экране "Service Menu" (Меню обслуживания).

      2. E299593

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

      3. E296733

        На экране "Mode Setting" (настройка режима) выберите пункт "Body Color Setting" (настройка цвета кузова), чтобы вывести экран настройки цвета кузова.

        Tip:

        Чтобы выбрать недоступный для выбора элемент, нажмите на его изображение и удерживайте не менее 2 с.

    2. Настройка цвета кузова

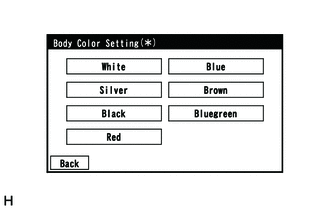

      1. E296695

        Выберите цвет, на который следует изменить цвет изображения, и перейдите на экран подтверждения результата.

        Tip:

        В качестве начального цвета используется "White" (белый).

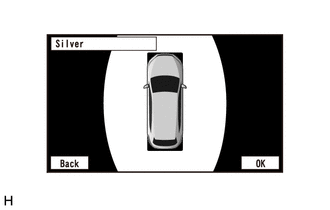

      2. E287157

        Нажмите "OK" на экране подтверждения результата и перейдите на экран настройки режима.

        Note:

        Изменение цвета пиктограммы может сделать ее границу неразборчивой на экране перемещающегося вида или на экране панорамного обзора.

        Tip:

        • На экране настройки цвета кузова не отображается реальный цвет кузова.

        • Для повторного изменения настройки цвета кузова нажмите кнопку "Back" (назад) и выберите цвет снова.

        • Настройка сохраняется в памяти, когда отображается экран настройки режима.

    3. Закончите режим диагностики.

  8. КАЛИБРОВКА ПРИ ОБСЛУЖИВАНИИ АВТОМОБИЛЯ

    Note:

    В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.
