РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

   Note:

   Убедитесь, что датчик положения паркинга/нейтрали и рычаг переключения передач находятся в нейтральном положении.

   1.

      Временно закрепите напольный механизм переключения передач в сборе на кузове автомобиля 4 болтами.

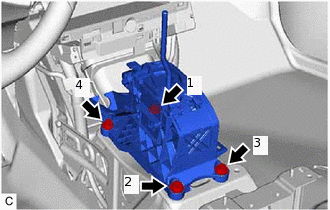

   2. Затяните 4 болта в порядке, указанном на рисунке.

      12 Н*м

      122 кгс*см

      9 фунт-сила-футов

2. ПОДСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

   1. Введите в зацепление 2 захвата, чтобы подсоединить трос механизма переключения передач в сборе к напольному механизму переключения передач в сборе.

      Note:

      Убедитесь, что трос механизма переключения передач в сборе подсоединен надежно.

   2.

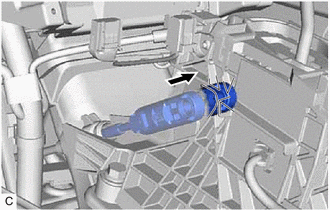

      Подсоедините трос механизма переключения передач в сборе к напольному механизму переключения передач.

      Note:

      • Рычаг переключения передач должен находиться в положении N.

      • Вставьте конец троса механизма переключения передач, подведя его к основанию штифта напольного механизма переключения передач в сборе.

      • Вставьте трос механизма переключения передач так, чтобы фиксатор был направлен в сторону водителя.

3. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

   1. Подсоедините жгут проводов к напольному механизму переключения передач в сборе и введите в зацепление 3 зажима.

   2. Подсоедините разъем ЭБУ блокировки селектора.

   3. Подсоедините разъем датчика положения селектора передач.

4. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

   Нажмите здесьClick hereClick here

5. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

   Нажмите здесьClick hereClick here

6. УСТАНОВИТЕ КРЫШКУ КНОПКИ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

   1.

      *a

      Канавка

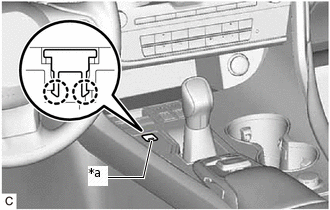

      Введите в зацепление 2 захвата, чтобы установить крышку кнопки разблокировки рычага переключения передач на индикатор положения рычага переключения передач.

      Note:

      Установите крышку кнопки разблокировки рычага переключения передач так, чтобы ее канавка была направлена к задней части автомобиля.

7. ПРОВЕРЬТЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

   Нажмите здесьClick here
