БОКОВОЙ ЗАЩИТНЫЙ БРУС ЗАДНЕГО ПОЛА ЗАМЕНА УЗЛОВ

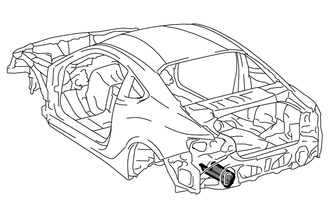

  • K105112

    Со снятой задней панелью днища кузова.

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108819

    Точки сварки при снятии
    K108820

    Точки сварки при снятии
    K108826

    Обрежьте, например, с помощью шлифовальной машины

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108824

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой

  1. ТОЧКА СНЯТИЯ

  2. После снятия боковой панели заднего пола и кронштейна заднего бампера снимите заднее усиление бокового защитного бруса заднего пола в сборе.

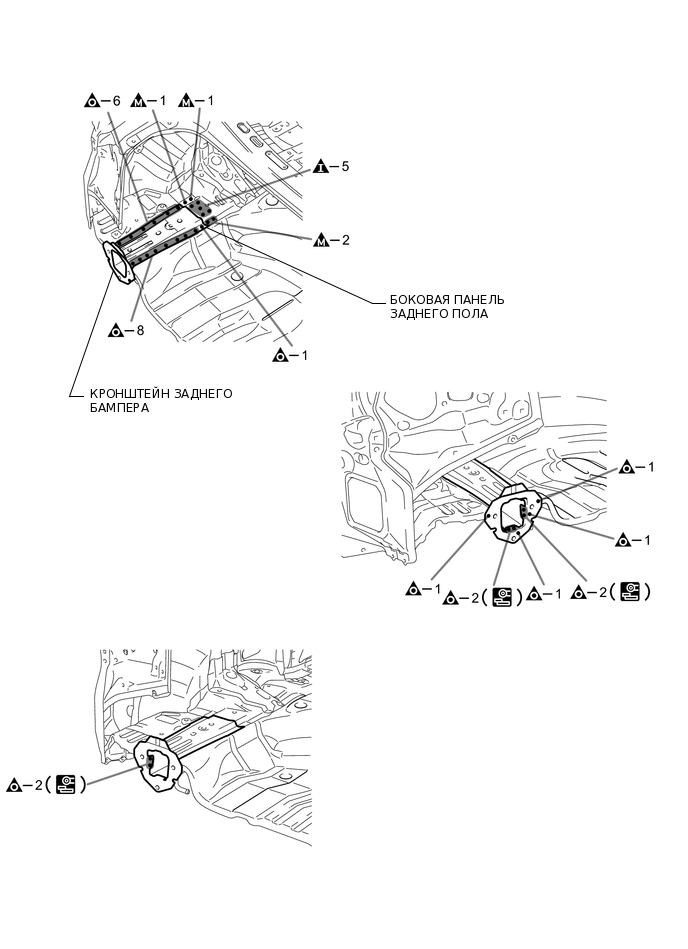

K139768E01

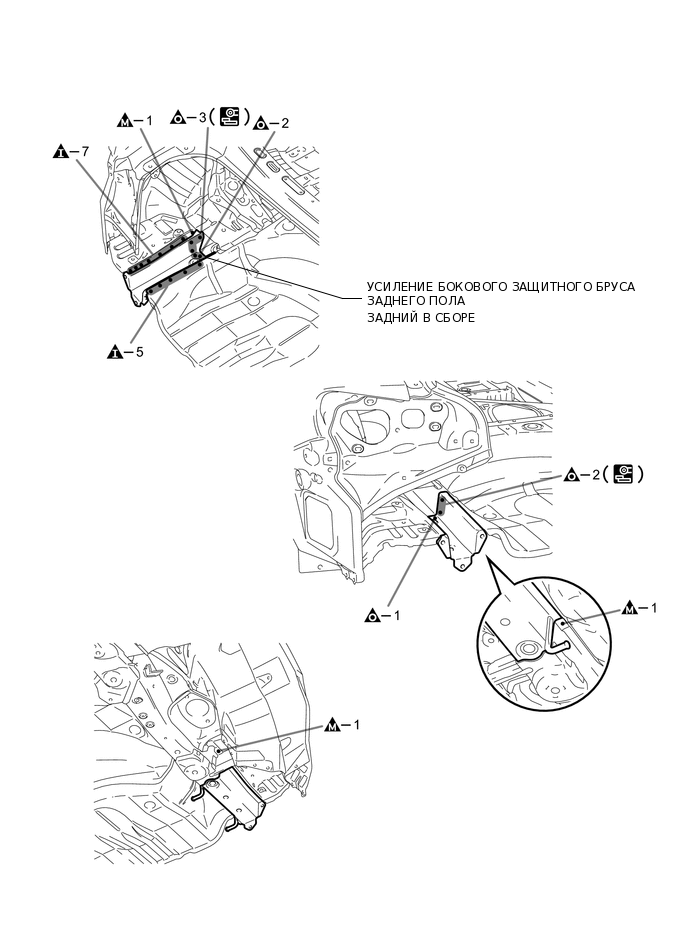

K139769E01

  1. ТОЧКА УСТАНОВКИ

  2. При сварке детали *1 проделайте отверстие в новой детали для сварки электрозаклепкой и полностью приварите панель к панели сзади.

  3. После приваривания заднего усиления бокового защитного бруса заднего пола в сборе к кузову установите боковую панель заднего пола и кронштейн заднего бампера.

  4. После сварки нанесите герметик для кузова и грунтовочное покрытие на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  5. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

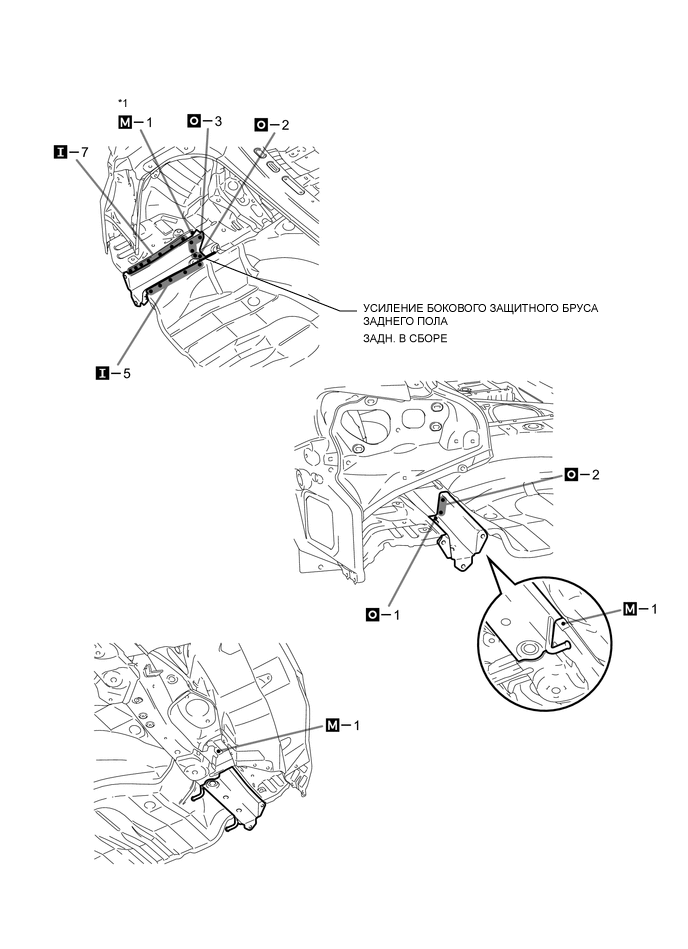

K139770E01

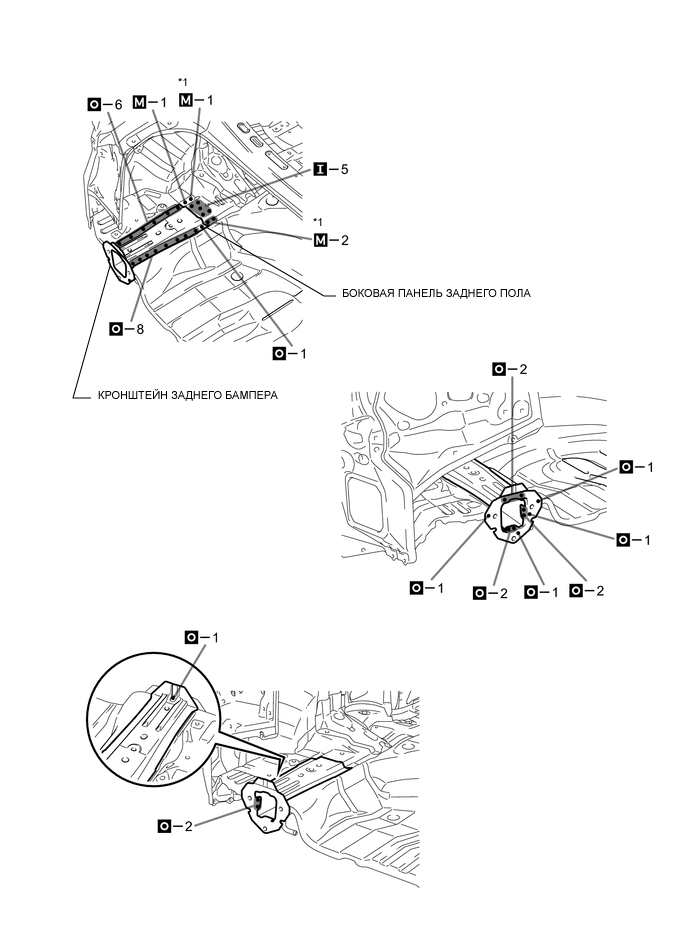

K139765E01
