ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ (для моделей с ребром аэродинамической стабилизации) РАЗБОРКА

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. СНИМИТЕ УПЛОТНЕНИЕ КОРПУСА ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ

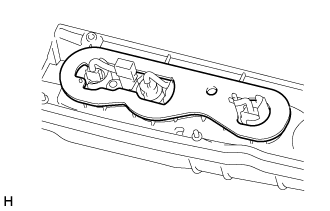

    B007OXK

    1. Снимите уплотнение корпуса левого заднего блока фонарей с колпака левого заднего блока фонарей.

      Note


      • Обязательно удалите все остатки старого уплотнения корпуса левого заднего блока фонарей с кузова.

      • Снятое уплотнение корпуса заднего блока фонарей не подлежит повторному использованию. Для предотвращения проникновения воды следует устанавливать новое уплотнение корпуса левого заднего блока фонарей.

  2. СНИМИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ И СТОП-СИГНАЛА

    B007R2A

    1. Поверните патрон с проводкой левого заднего блока фонарей вместе с лампой заднего фонаря и стоп-сигнала в направлении, указанном на рисунке стрелкой, чтобы отсоединить их как единый узел.

    2. B007R6M

      Извлеките лампу заднего фонаря и стоп-сигнала из патрона левого заднего блока фонарей с проводкой в сборе.

  3. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

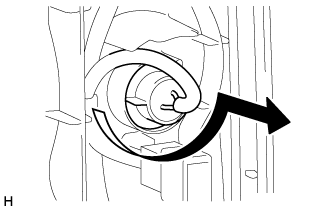

    B007T64

    1. Поверните патрон с проводкой левого заднего блока фонарей вместе с лампой заднего указателя поворота в направлении, указанном на рисунке стрелкой, чтобы отсоединить их как единый узел.

    2. B007P9K

      Извлеките лампу заднего указателя поворота из патрона левого заднего блока фонарей с проводкой.

  4. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА (ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ № 1)

    B007WAA

    1. Поверните патрон с проводкой левого заднего блока фонарей вместе с лампой фонаря заднего хода (лампой заднего противотуманного фонаря № 1) в направлении, указанном на рисунке стрелкой, чтобы отсоединить их как единый узел.

    2. B007OYN

      Извлеките лампу фонаря заднего хода (лампу заднего противотуманного фонаря № 1) из патрона левого заднего блока фонарей с проводкой.

  5. СНИМИТЕ ПАТРОН И ПРОВОДКУ ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ

    B007WBBE01
    Обозначения на рисунке
    *1 Хомут
    *2 Направляющая

    1. Освободите зажим и 2 направляющие и снимите патрон левого заднего блока фонарей с проводкой в сборе.

  6. СНИМИТЕ ЗАЩИТУ ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ

    B007OBA

    1. Снимите защиту левого заднего блока фонарей с колпака левого заднего блока фонарей.
