СИСТЕМА БЛОКА ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ ОПИСАНИЕ СИСТЕМЫ

ОПИСАНИЕ СИСТЕМЫ ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ

1. Система индикации на ветровом стекле получает сигналы от всех ЭБУ по шине CAN и локальной шине и отображает информацию для помощи при движении, такую как текущая скорость автомобиля, на ветровом стекле. Яркость и положение изображения на ветровом стекле можно изменять на экране настройки мультиинформационного дисплея. В зависимости от определенных условий, на индикаторе на ветровом стекле могут отображаться следующие элементы:

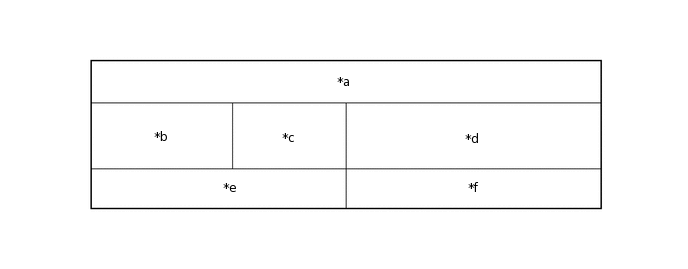

   *a	Зона отображения A	*b	Зона отображения B
   *c	Зона дисплея С	*d	Зона дисплея D
   *e	Зона отображения E	*f	Зона отображения F

   Зона отображения	Дисплей
   A, B, C, D, E, F	Предупреждающее сообщение предаварийной системы безопасности
   	Открывание
   A, D, E, F	Рамка грубой регулировки положения дисплея
   D, F	Предупреждение динамической радарной системы круиз-контроля
   	Предупреждение системы предупреждения об уходе с полосы отключена
   	Состояние обнаружения объектов системой ультразвуковой локации
   	Ведение по маршруту до пункта назначения (навигационная система)
   B	Спидометр
   	Единицы спидометра
   C	Положение рычага переключения передач
   D	Информация динамической радарной системы круиз-контроля
   	Информация системы предупреждения об уходе с полосы
   	Компас (система навигации)
   	Улица (система навигации)
   E	Температура окружающего воздуха
   	Зона индикатора режима ECO
   	Тахометр
   F	Предупреждение о неустойчивом движении
   	Предупреждение об отсутствии рук на рулевом колесе
   	Главная контрольная лампа аварийного состояния
   	Контрольная лампа предупреждения об обледенении дороги
   	Информация
   	Сообщение динамической радарной системы круиз-контроля
   	Состояние работы аудиосистемы
   	Состояние системы громкой связи
