СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический код DTC: P0ADC-226

Код DTC Наименование DTC
P0ADC-226 Высокий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы

ОПИСАНИЕ

См. описание для DTC P0AE6-225.

Нажмите здесьClick here

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P0ADC-226

Высокий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы

Обрыв или короткое замыкание на +B в цепи SMRB:

Первичная цепь SMR (+) неисправна.

(логика диагностирования за 2 поездки)

  • Жгут проводов или разъем

  • Распределительный блок высоковольтной аккумуляторной батареи в сборе

  • ЭБУ гибридной системы в сборе

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается
Table 1. Сопутствующие параметры Data List

№ DTC

Параметры из Data List

P0ADC-226

  • VL-Voltage before Boosting

  • VH-Voltage after Boosting

  • Power Resource VB

  • SMRP Status

  • SMRB Status

  • SMRG Status

  • SMRP Control Status

  • SMRB Control Status

  • SMRG Control Status

  • Conv Shutdown

  • MG2 Inverter Shutdown

  • MG1 Inverter Shutdown

СХЕМА СОЕДИНЕНИЙ

Используйте схему соединений высоковольтной цепи высоковольтной аккумуляторной батареи.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

  • Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

  • После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. По истечении 10 мин проверьте напряжение на контактах в контрольной точке преобразователя-инвертора в сборе. Перед началом работ напряжение должно составлять 0 В.

    Нажмите здесьClick hereClick here

    Tip:

    Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

Note:

После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick hereClick hereClick here

Tip:

  • Если код DTC P0ADC-226 выводится, выключатель питания не сможет быть включен (READY).

  • После ремонта удалите коды DTC, выполните описанные ниже действия и убедитесь, что этот DTC (в том числе DTC, ожидающий обработки) не выводится.

    1. Выключите питание и подождите не менее 30 с.

    2. Включите питание (READY) и подождите не менее 30 с.

    3. Выключите питание и подождите не менее 60 с.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (СОСТОЯНИЕ SMRB)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Data List / SMRB Status.

    4. Считайте данные в режиме Data List.

      Powertrain > Hybrid Control > Data List

      Информация на дисплее прибора

      SMRB Status

      Стандартная

      Информация на дисплее прибора

      Условие

      Номинальное значение

      SMRB Status

      Зажигание включено (IG)

      OFF (ВЫКЛ)

    5. Выключите зажигание.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ SMRB)Click here

    СООТВ

  2. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  3. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РАЗЪЕМ НАПОЛЬНОГО ПРОВОДА № 2)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  4. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ ГИБРИДНОЙ СИСТЕМЫ № 2)

    Нажмите здесьClick here

    Result

    Result

    Перейти к

    OK

    А

    NG (разъем не подсоединен надежно)

    B

    NG (отсутствует надежный контакт между выводами, либо они деформированы, или же в разъем попала вода или посторонние вещества)

    C
    B

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    A

  5. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ SMRB)

    1. Включите выключатель (IG).

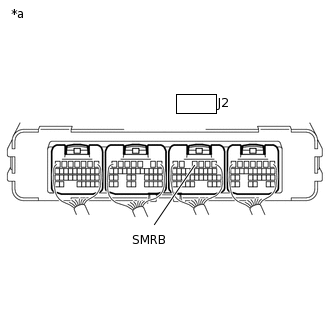

    2. A377022C04

      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ гибридной системы в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J2-4 (SMRB) - масса

      Питание включено (IG)

      Менее 1 В

    3. Выключите питание.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ - МАССА)Click here

    СООТВ

  7. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    NG

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – МАССА)

    1. Отсоедините разъем J2 ЭБУ гибридной системы.

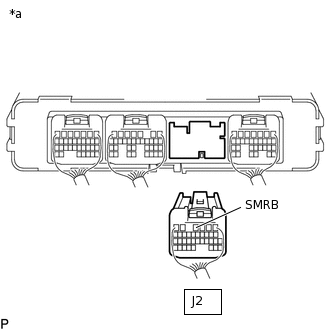

    2. A311547C81

      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ гибридной системы в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J2-4 (SMRB) - масса

      Питание выключено

      25,0 - 59,0 Ом

    3. Подсоедините разъем J2 ЭБУ гибридной системы.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ОТСУТСТВУЕТ. 2 РАЗЪЕМА НАПОЛЬНОГО ПРОВОДА)Click here

    СООТВ

  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРОТКОЕ ЗАМЫКАНИЕ НА ЦЕПЬ ПИТАНИЯ)

    CAUTION:

    Работайте в электроизолирующих перчатках и защитных очках.

    1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

      Note:

      При снятом зажиме сервисного размыкателя цепи не включайте питание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

    2. Снимите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

      Нажмите здесьClick hereClick hereClick here

    3. A318907N07

      Отсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

    4. Отсоедините разъем J2 ЭБУ гибридной системы.

    5. Включите зажигание (IG).

    6. A377918C01

      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ гибридной системы в сборе)

      *b

      Вид сзади разъема со стороны жгута проводов

      (к распределительному блоку высоковольтной аккумуляторной батареи в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J2-4 (SMRB) или z18-4 (SMRB) - масса

      Питание включено (IG)

      Менее 1 В
      Note:

      Выключение питания (IG) при отсоединенных разъемах ЭБУ гибридной системы и распределительного блока высоковольтной аккумуляторной батареи приводит к сохранению других кодов DTC. После выполнения проверки удалите коды DTC.

    7. Выключите питание.

    8. Подсоедините разъем J2 ЭБУ гибридной системы.

    9. Подсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

    10. Установите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  10. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РАЗЪЕМ НАПОЛЬНОГО ПРОВОДА № 2)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  11. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ ГИБРИДНОЙ СИСТЕМЫ № 2)

    Нажмите здесьClick here

    Result

    Result

    Перейти к

    OK

    А

    NG (разъем не подсоединен надежно)

    B

    NG (отсутствует надежный контакт между выводами, либо они деформированы, или же в разъем попала вода или посторонние вещества)

    C
    B

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    A

  12. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ)

    CAUTION:

    Работайте в электроизолирующих перчатках и защитных очках.

    1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

      Note:

      При снятом зажиме сервисного размыкателя цепи не включайте питание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

    2. Снимите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

      Нажмите здесьClick hereClick hereClick here

    3. A318907N07

      Отсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

    4. Отсоедините разъем J2 ЭБУ гибридной системы.

    5. A377918C01

      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ гибридной системы в сборе)

      *b

      Вид сзади разъема со стороны жгута проводов

      (к распределительному блоку высоковольтной аккумуляторной батареи в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на обрыв)

      Подключение диагностического прибора

      Условие

      Заданные условия

      J2-4 (SMRB) - z18-4 (SMRB)

      Питание выключено

      Менее 1 Ом

      Номинальное сопротивление (при проверке на короткое замыкание)

      Подключение диагностического прибора

      Условие

      Заданные условия

      J2-4 (SMRB) и z18-4 (SMRB) - масса и другие контакты

      Питание выключено

      10 кОм или более

    6. Подсоедините разъем J2 ЭБУ гибридной системы.

    7. Подсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

    8. Установите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  13. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ - МАССА)

    CAUTION:

    Работайте в электроизолирующих перчатках и защитных очках.

    1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

      Note:

      При снятом зажиме сервисного размыкателя цепи не включайте питание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

    2. Снимите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

      Нажмите здесьClick hereClick hereClick here

    3. Отсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

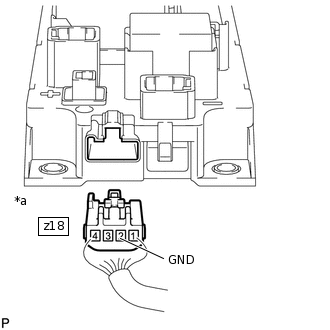

    4. A209512C45

      *a

      Вид сзади разъема со стороны жгута проводов

      (к распределительному блоку высоковольтной аккумуляторной батареи в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      z18-2 (GND) - масса

      Питание выключено

      Менее 1 Ом

    5. Подсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

    6. Установите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  14. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ (SMRB)

    CAUTION:

    Работайте в электроизолирующих перчатках и защитных очках.

    1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

      Note:

      При снятом зажиме сервисного размыкателя цепи не включайте питание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

    2. Снимите распределительный блок высоковольтной аккумуляторной батареи в сборе.

      Нажмите здесьClick hereClick hereClick here

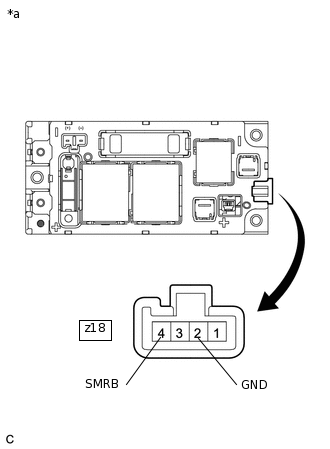

    3. A215628C65

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок высоковольтной вспомогательной аккумуляторной батареи в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      z18-4 (SMRB) - z18-2 (GND)

      -40 - 80°C (-40 - 176°F)

      18,4 - 36,3 Ом

    4. Установите распределительный блок высоковольтной аккумуляторной батареи в сборе.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here
