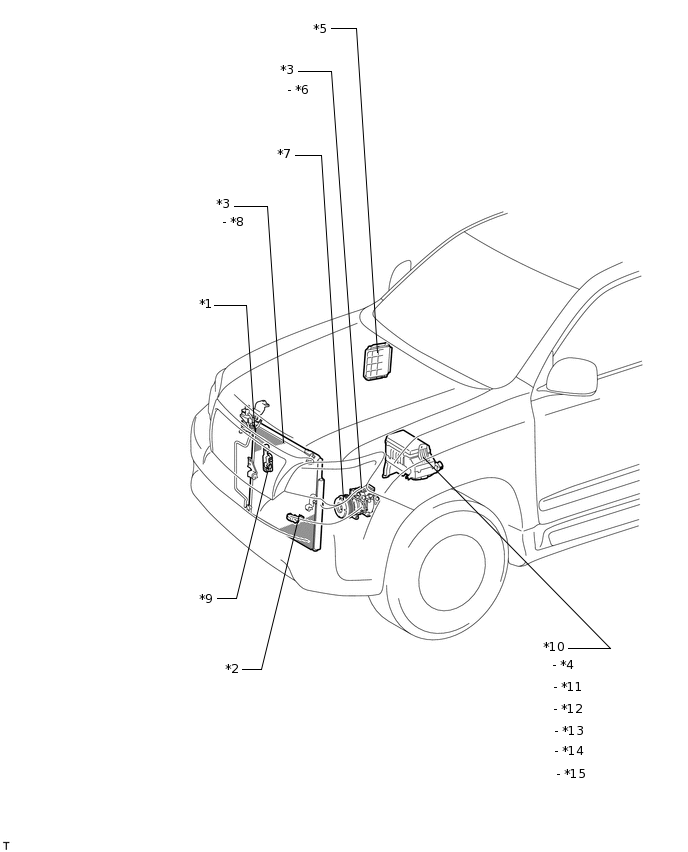

AIR CONDITIONING SYSTEM PARTS LOCATION
ILLUSTRATION
*1 |
AIR CONDITIONING PRESSURE SENSOR |
*2 |
COOLER THERMISTOR (AMBIENTTEMPERATURE SENSOR) |
*3 |
COOLER COMPRESSOR ASSEMBLY |
*4 |
A/C COMP RELAY (MAGNET CLUTCH RELAY) |
*5 |
ECM |
*6 |
A/C LOCK SENSOR |
*7 |
MAGNET CLUTCH ASSEMBLY |
*8 |
COOLER DRYER |
*9 |
SMOG VENTILATION SENSOR |
*10 |
ENGINE ROOM NO. 1 RELAY BLOCK, JUNCTION BLOCK |
*11 |
ECU-B FUSE |
*12 |
A/C COMP FUSE |
*13 |
A/C RR FUSE |
*14 |
HTR FUSE |
*15 |
RAD NO. 1 FUSE |
- |
- |

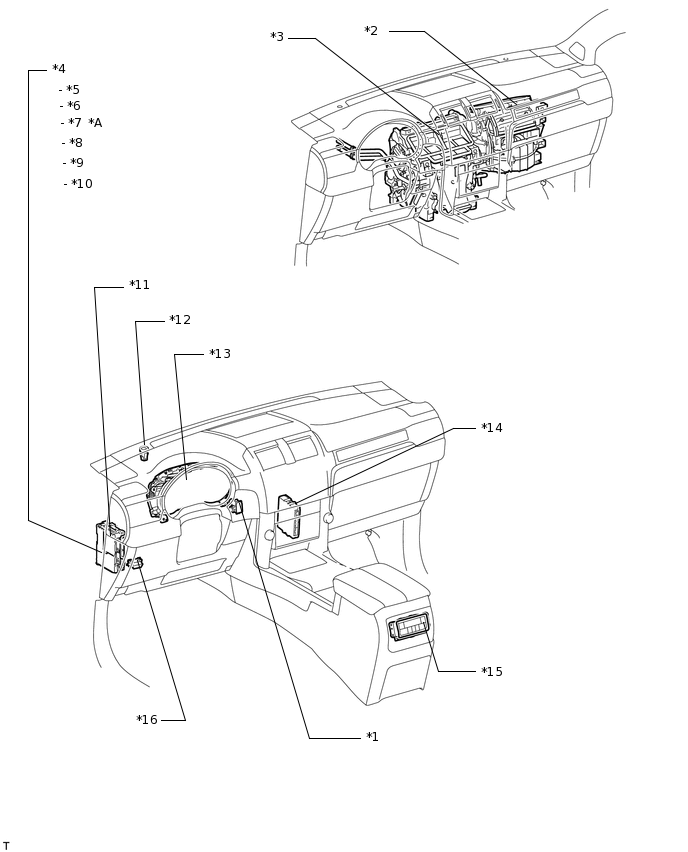

ILLUSTRATION
*A |
w/ Refrigerated Cool Box |
- |
- |
*1 |
COOLER THERMISTOR (ROOM TEMPERATURESENSOR) |
*2 |
BLOWER ASSEMBLY |
*3 |
AIR CONDITIONING RADIATOR ASSEMBLY |
*4 |
DRIVER SIDE JUNCTION BLOCK ASSEMBLY |
*5 |
ECU-IG NO. 2 FUSE |
*6 |
A/C FUSE |
*7 |
COOLING FUSE |
*8 |
PANEL FUSE |
*9 |
IG1 FUSE |
*10 |
ACC FUSE |
*11 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*12 |
AUTOMATIC LIGHT CONTROL SENSOR (SOLAR SENSOR) |
*13 |
COMBINATION METER ASSEMBLY |
*14 |
AIR CONDITIONING AMPLIFIERASSEMBLY |
*15 |
NO. 2 AIR CONDITIONINGCONTROL ASSEMBLY |
*16 |
DLC3 |

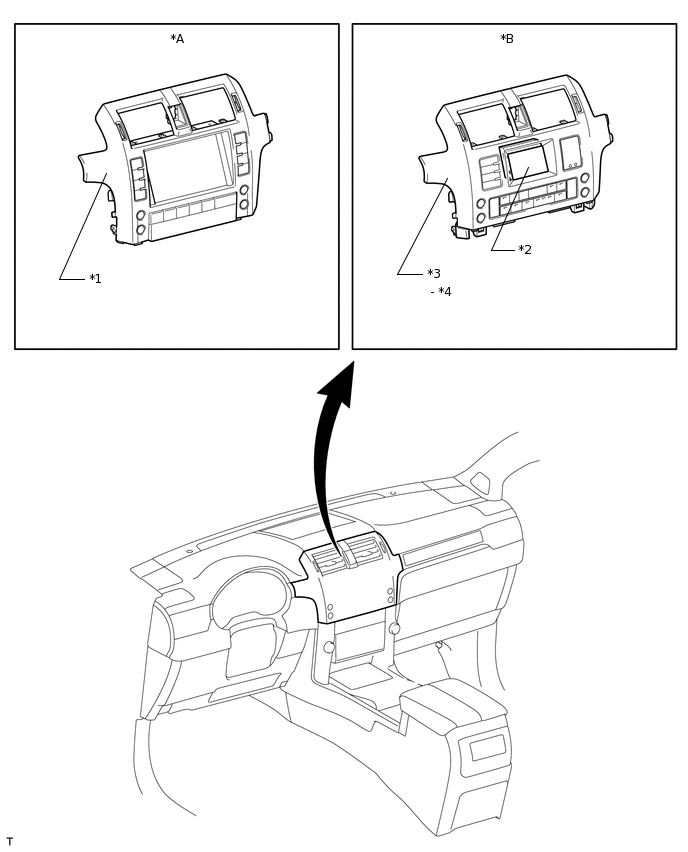

ILLUSTRATION
*A |
w/ Navigation System |
*B |
w/o Navigation System |
*1 |
DISPLAY AND NAVIGATION MODULE DISPLAY |
*2 |
ACCESSORY METER ASSEMBLY |
*3 |
AIR CONDITIONING CONTROL ASSEMBLY |
*4 |
HEATER CONTROL SWITCH BOARD |

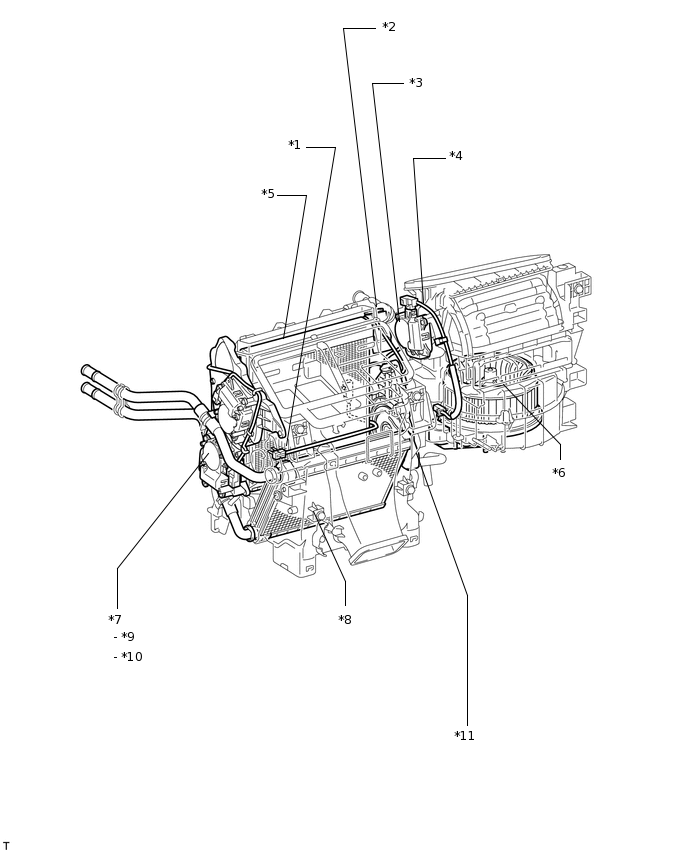

ILLUSTRATION
*1 |
NO. 1 COOLER THERMISTOR |
*2 |
COOLER EXPANSION VALVE |
*3 |
RECIRCULATION DAMPER SERVO SUB-ASSEMBLY |
*4 |
AIR CONDITIONING HARNESS ASSEMBLY |
*5 |
NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY |
*6 |
BLOWER WITH FAN MOTOR SUB-ASSEMBLY |
*7 |
NO. 1 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY |
*8 |
HEATER RADIATOR UNIT SUB-ASSEMBLY |
*9 |
DRIVER SIDE AIR MIX DAMPER SERVO |
*10 |
MODE DAMPER SERVO |
*11 |
NO. 2 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY (FRONT PASSENGER SIDE AIR MIX DAMPER SERVO) |
- |
- |

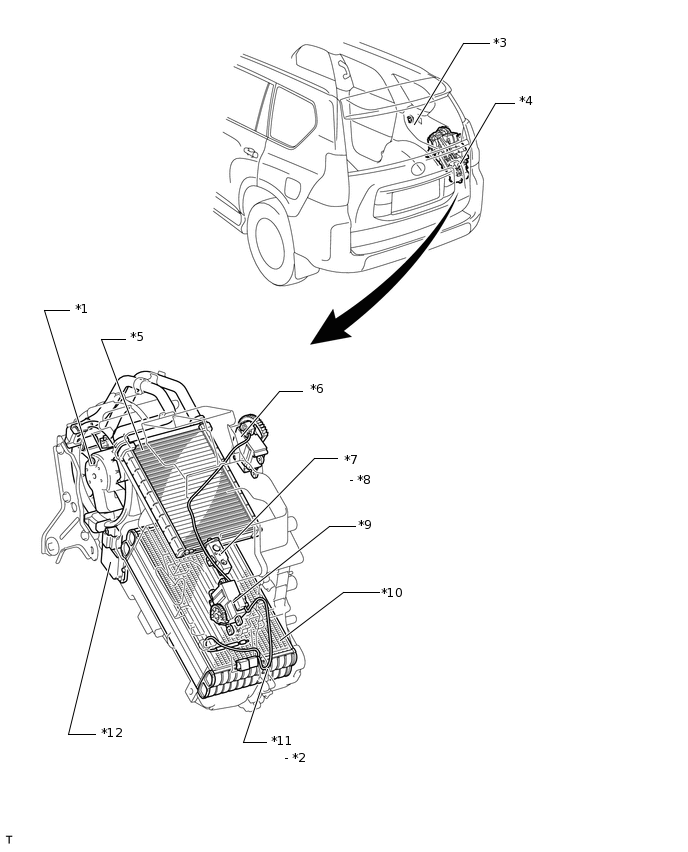

ILLUSTRATION
*1 |
REAR BLOWER WITH FAN MOTOR SUB-ASSEMBLY |
*2 |
REAR EVAPORATOR TEMPERATURE SENSOR |
*3 |
COOLER THERMISTOR (REAR ROOM TEMPERATURE SENSOR) |
*4 |
REAR COOLING UNITASSEMBLY |
*5 |
HEATER RADIATOR UNIT SUB-ASSEMBLY |
*6 |
REAR NO. 2 COOLING UNIT DAMPER SERVO SUB-ASSEMBLY(REAR MODE DAMPER SERVO) |
*7 |
REAR COOLING UNIT EXPANSION VALVE |
*8 |
REAR MAGNETIC VALVE |
*9 |
REAR NO. 1 COOLING UNIT DAMPER SERVO SUB-ASSEMBLY(REAR AIR MIX DAMPER SERVO) |
*10 |
REAR EVAPORATOR SUB-ASSEMBLY |
*11 |
NO. 2 AIR CONDITIONING HARNESS ASSEMBLY |
*12 |
BLOWER MOTOR CONTROL |

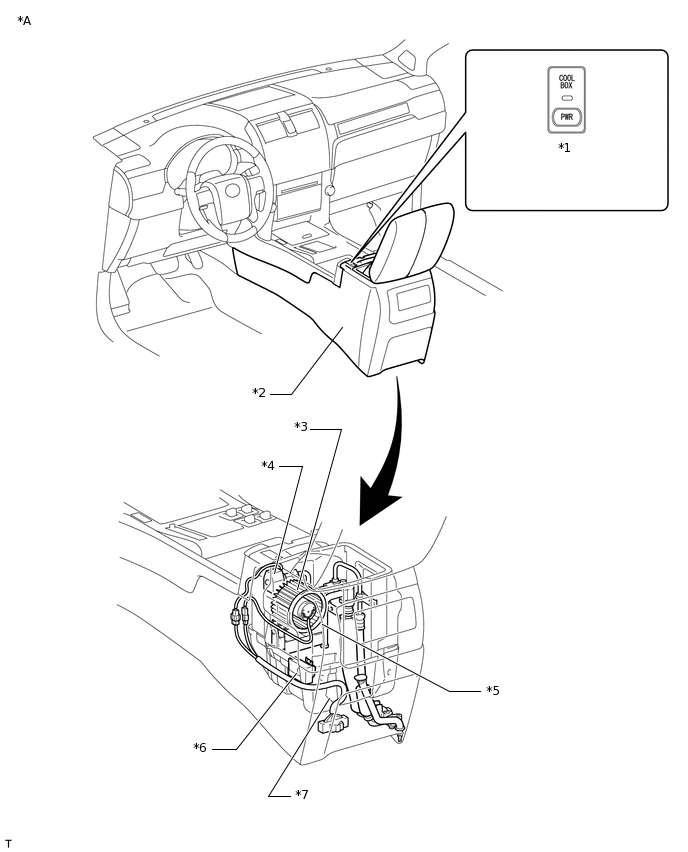

ILLUSTRATION
*A |
w/ Refrigerated Cool Box |
- |
- |
*1 |
COOLER CONTROL SWITCH SUB-ASSEMBLY |
*2 |
COOLING BOX ASSEMBLY |
*3 |
BLOWER MOTOR SUB-ASSEMBLY |
*4 |
COOLER MAGNET VALVE ASSEMBLY |
*5 |
NO. 2 COOLER EVAPORATOR SUB-ASSEMBLY |
*6 |
AIR CONDITIONING AMPLIFIER ASSEMBLY (for Cooling Box) |
*7 |
NO. 1 COOLER WIRING HARNESS SUB-ASSEMBLY |
- |
- |
