СИСТЕМА ОСВЕЩЕНИЯ Цепь выключателя освещения проема двери багажного отделения

Код DTC Наименование DTC
Цепь выключателя освещения проема двери багажного отделения

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) получает сигнал открывания или закрывания двери багажного отделения от выключателя освещения проема двери багажного отделения (замка двери багажного отделения в сборе).

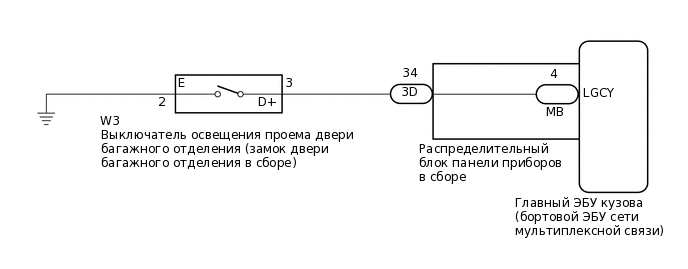

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E344236E10

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед заменой главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.*1

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) получает питание аккумуляторной батареи автомобиля через аккумуляторную батарею системы блокировки дверей. По этой причине перед процедурой диагностики выполните проверку без снятия с автомобиля и убедитесь, что цепь питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) исправна.*2

    Нажмите здесьЩелкните по следующей ссылке

    • *1: для моделей с интеллектуальной системой посадки и запуска

    • *2: для моделей с батареей системы блокировки дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Luggage Courtesy SW

      Сигнал выключателя освещения проема двери багажного отделения

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): дверь багажного отделения закрыта

      ON (ВКЛ): дверь багажного отделения открыта

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Luggage Courtesy SW

      OK

      Отображаются нормальные состояния, указанные выше.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    НЕ СООТВ.

  2. ОСМОТРИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ)

    1. Снимите выключатель освещения проема двери багажного отделения (замок двери багажного отделения в сборе).

      Нажмите здесьЩелкните по следующей ссылке

    2. Осмотрите выключатель освещения проема двери багажного отделения (замок двери багажного отделения в сборе).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ)

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И МАССА)

    1. Отсоедините разъем 3D распределительного блока панели приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      W3-3 (D+) - 3D-34

      Всегда

      Менее 1 Ом

      W3-3 (D+) или 3D-34 - масса

      Всегда

      10 кОм или более

      W3-2 (E) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  4. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

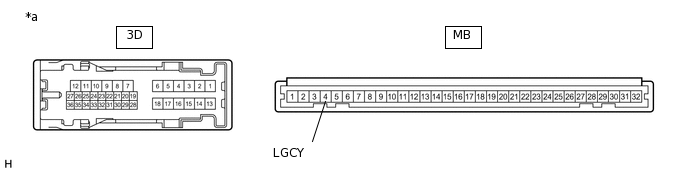

    E173023C41

    *a

    Устройство с неподсоединенным жгутом проводов

    (Распределительный блок панели приборов в сборе)

    -

    -

    1. Снимите распределительный блок панели приборов в сборе.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3D-34 - MB-4 (LGCY)

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке
