ДВЕРЬ БАГАЖНИКА УЗЛЫ И ДЕТАЛИ

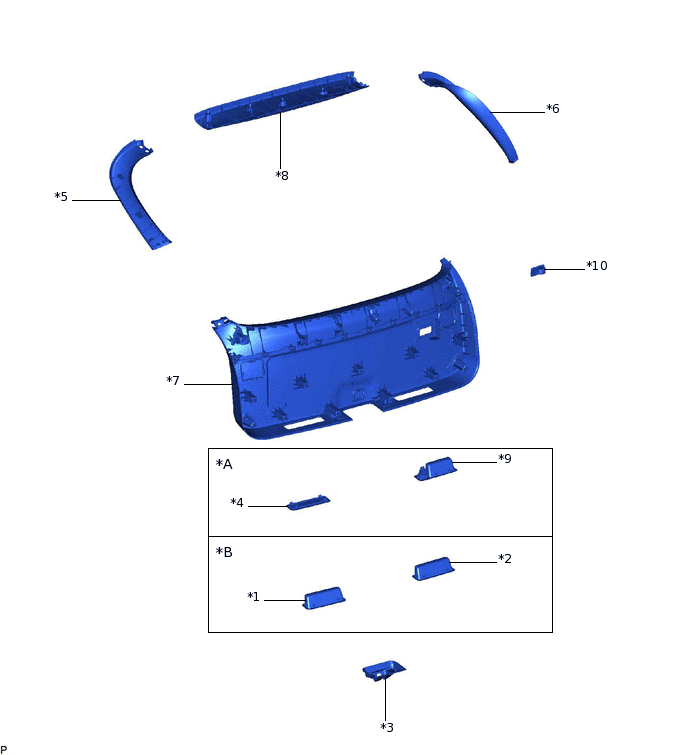

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с системой автоматизированного привода двери багажного отделения |
*B |
Для моделей без автоматизированного привода двери багажного отделения |
*1 |
ЛЕВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ПРАВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
КРЫШКА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*4 |
ОБЛИЦОВОЧНАЯ ОПОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*5 |
ЛЕВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*6 |
ПРАВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*7 |
ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*8 |
ВЕРХНЯЯ ОБЛИЦОВКА ОКОННОЙ ПАНЕЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*9 |
РУЧКА-СКОБА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*10 |
ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ |

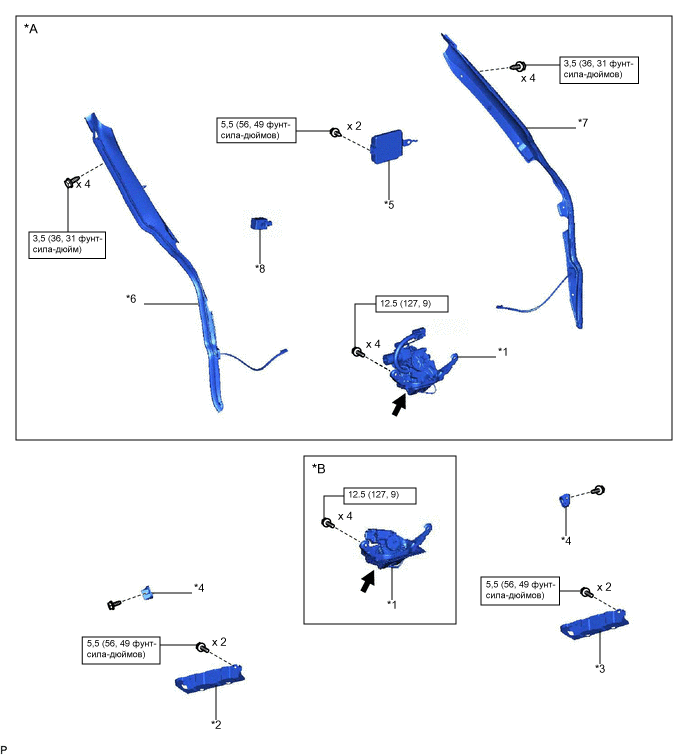

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с системой автоматизированного привода двери багажного отделения |
*B |
Для моделей без автоматизированного привода двери багажного отделения |
*1 |
ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*2 |
УСИЛЕНИЕ ЛЕВОГО НИЖНЕГО КРОНШТЕЙНА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
УСИЛЕНИЕ ПРАВОГО НИЖНЕГО КРОНШТЕЙНА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*4 |
НИЖНИЙ УПОР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*5 |
ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*6 |
ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК АВТОМАТИЗИРОВАННОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ |
*7 |
ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК АВТОМАТИЗИРОВАННОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ |
*8 |
ПРЕДУПРЕДИТЕЛЬНЫЙ ЗУММЕР АВТОМАТИЗИРОВАННОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
 |
Универсальная консистентная смазка |

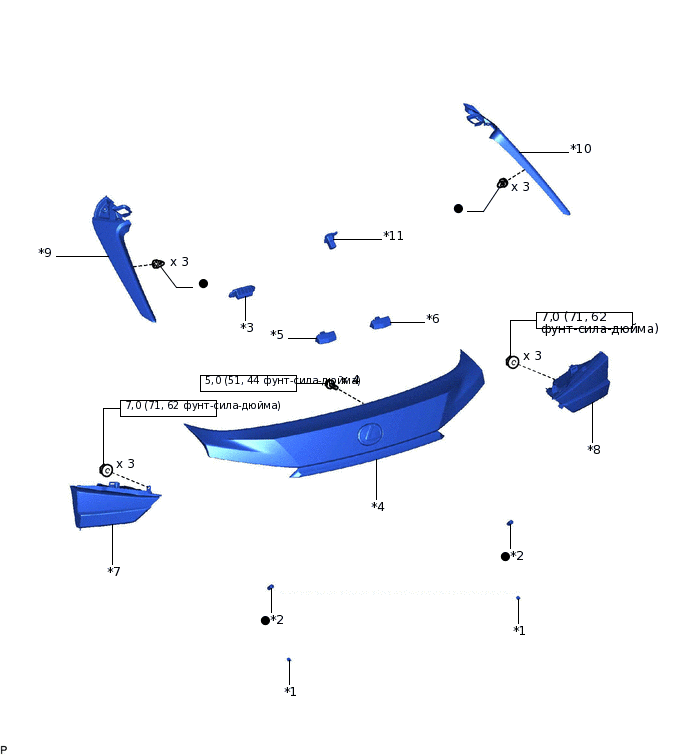

ИЛЛЮСТРАЦИЯ
*1 |
ПЫЛЕЗАЩИТНОЕ УПЛОТНЕНИЕ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ПОДКЛАДКА НИЖНЕГО УПОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*4 |
НАРУЖНАЯ НАКЛАДКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*5 |
ЛЕВАЯ ЛАМПА ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ |
*6 |
ПРАВАЯ ЛАМПА ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ |
*7 |
ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ |
*8 |
ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ |
*9 |
ЭЛЕМЕНТ ЗАЩИТЫ ЛЕВОГО ЗАДНЕГО БОКОВОГО СПОЙЛЕРА В СБОРЕ |
*10 |
ЭЛЕМЕНТ ЗАЩИТЫ ПРАВОГО ЗАДНЕГО БОКОВОГО СПОЙЛЕРА В СБОРЕ |
*11 |
ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

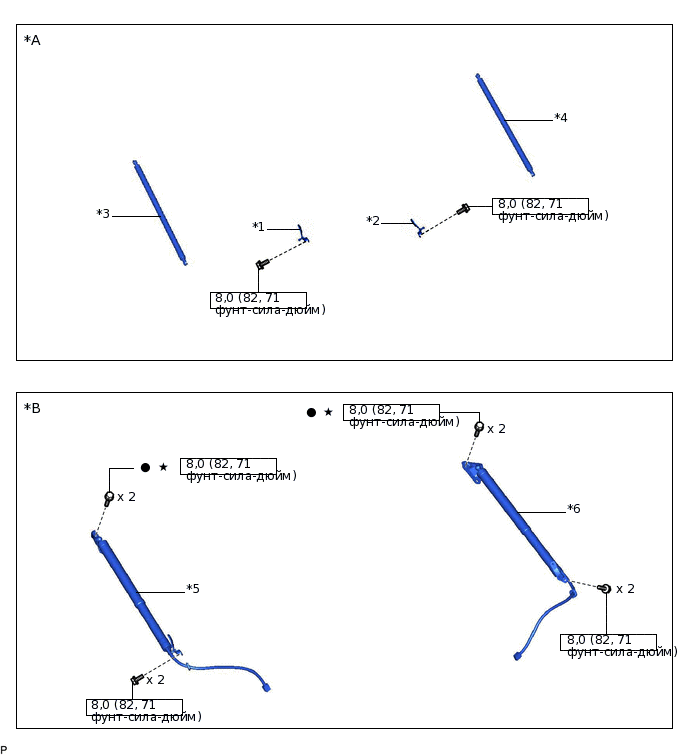

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без автоматизированного привода двери багажного отделения |
*B |
Для моделей с системой автоматизированного привода двери багажного отделения |
*1 |
ЛЕВЫЙ НИЖНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ПРАВЫЙ НИЖНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ЛЕВЫЙ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*4 |
ПРАВЫЙ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*5 |
ЛЕВЫЙ БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*6 |
ПРАВЫЙ БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
★ |
Деталь с предварительно нанесенным на нее покрытием |
- |
- |
