СИСТЕМА НАВИГАЦИИ (для моделей с приемником системы навигации), Diagnostic DTC:B1579

Код DTC Наименование DTC
B1579 Отсоединен микрофон для распознавания голоса

ОПИСАНИЕ

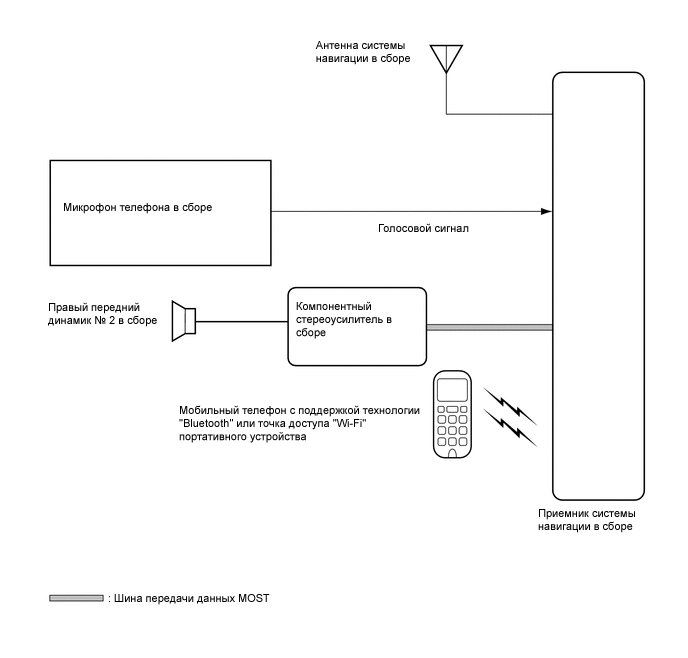

Приемник системы навигации и микрофон телефона соединены между собой линиями сигнала обнаружения подключения микрофона.

Этот DTC сохраняется при отсоединении линии сигнала обнаружения подключения микрофона..

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B1579 Отсоединен микрофон для распознавания голоса Сигнал микрофона потерян.

  • Микрофон телефона в сборе

  • Приемник системы навигации в сборе

  • Жгут или разъем

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B006Q7XE01
*a Микрофон телефона в сборе
*b Приемник системы навигации в сборе

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. меры предосторожности по системе навигации.

Нажмите здесь Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ


    1. B006R9UC02
      *a

      Устройство с подсоединенным жгутом проводов

      (приемник системы навигации в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F3-19 (MIN-) - масса Всегда Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - МИКРОФОН ТЕЛЕФОНА В СБОРЕ)


    1. Отсоедините разъем F3 приемника системы навигации в сборе.

    2. Отсоедините разъем S18 микрофона телефона.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F3-6 (SNS2) - S18-3 (SNS2) Всегда Менее 1 Ом
      F3-19 (MIN-) - S18-4 (MCO-) Всегда Менее 1 Ом
      F3-6 (SNS2) или S18-3 (SNS2) - масса Всегда 10 кОм или более
      F3-19 (MIN-) или S18-4 (MCO-) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ


    1. Снимите микрофон телефона в сборе.

      Нажмите здесь Click here

    2. B006PNDC01
      *a

      Устройство с неподсоединенным жгутом проводов

      (микрофон телефона в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      3 (SNS2) - 4 (MCO-) Всегда Менее 1 Ом
      Результат
      Перейти к
      OK
      NG

    OK

    ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ Нажмите здесь Click here
