СИСТЕМА КРУИЗ-КОНТРОЛЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

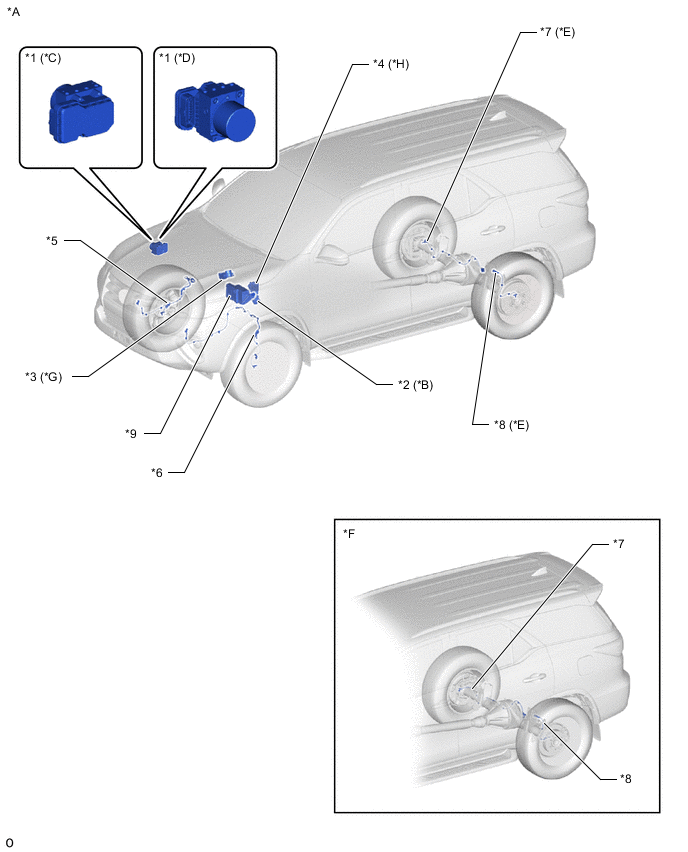

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с автоматической трансмиссией |
| *C | для моделей с системой курсовой устойчивости | *D | для моделей без системы курсовой устойчивости |
| *E | Для заднего барабанного тормоза | *F | Для заднего дискового тормоза |
| *G | для моделей с 1GR-FE, 2TR-FE | *H | для моделей с 1KD-FTV |
| *1 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *2 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
| *3 | КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *4 | ЭЛЕКТРОННЫЙ БЛОК ПРИВОДА ФОРСУНОК |
| *5 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *6 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *7 | ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *8 | ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *9 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ STOP |
- | - |

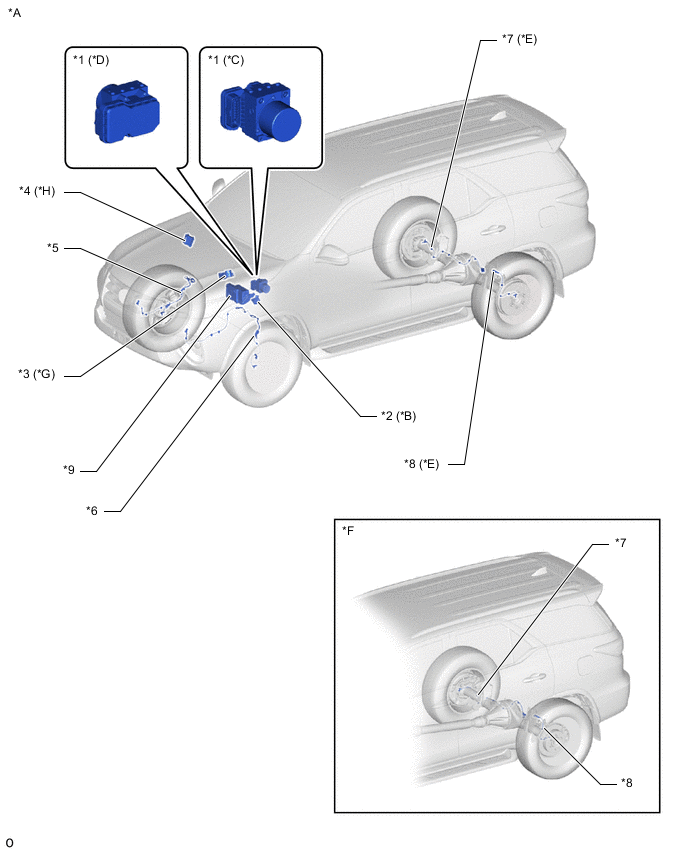

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с автоматической трансмиссией |
| *C | для моделей с системой курсовой устойчивости | *D | для моделей без системы курсовой устойчивости |
| *E | Для заднего барабанного тормоза | *F | Для заднего дискового тормоза |
| *G | для моделей с 1GR-FE, 2TR-FE | *H | для моделей с 1KD-FTV |
| *1 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ) | *2 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
| *3 | КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *4 | ЭЛЕКТРОННЫЙ БЛОК ПРИВОДА ФОРСУНОК |
| *5 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *6 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *7 | ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *8 | ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *9 | БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ STOP |
- | - |

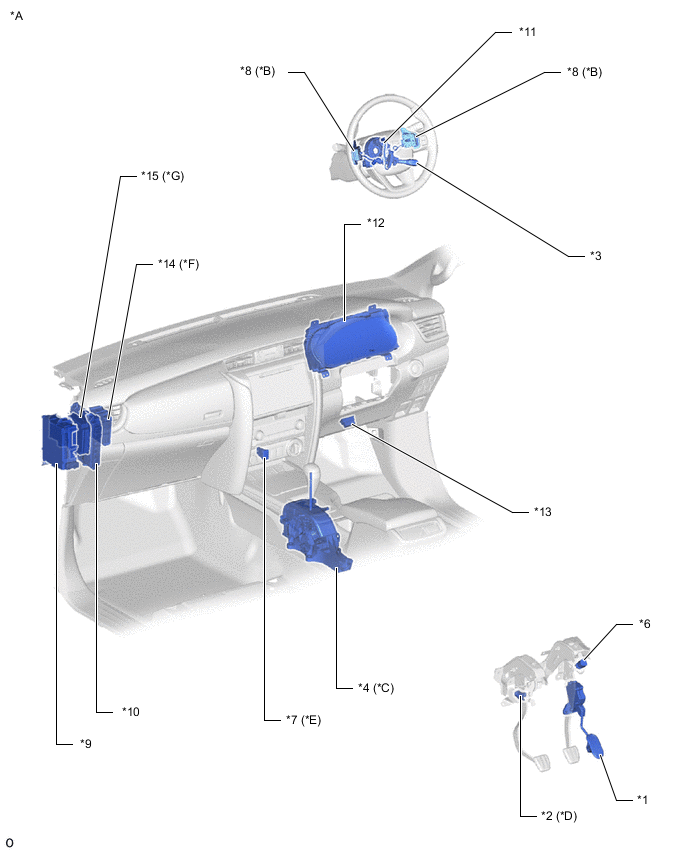

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с переключателем передач |
| *C | для моделей с автоматической трансмиссией | *D | для моделей с механической трансмиссией |
| *E | для моделей с системой курсовой устойчивости | *F | для моделей с полным приводом |
| *G | для моделей с 1KD-FTV | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ | *4 | ВИТОЙ КАБЕЛЬ В СБОРЕ |
| *5 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *6 | НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ VSC OFF | *8 | ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG1 № 4 - ПРЕДОХРАНИТЕЛЬ IG2 № 3 |
*10 | ECM |
| *11 | ЖГУТ ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ | *12 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *13 | DLC3 | *14 | ЭБУ ПОЛНОГО ПРИВОДА |
| *15 | TCM | - | - |

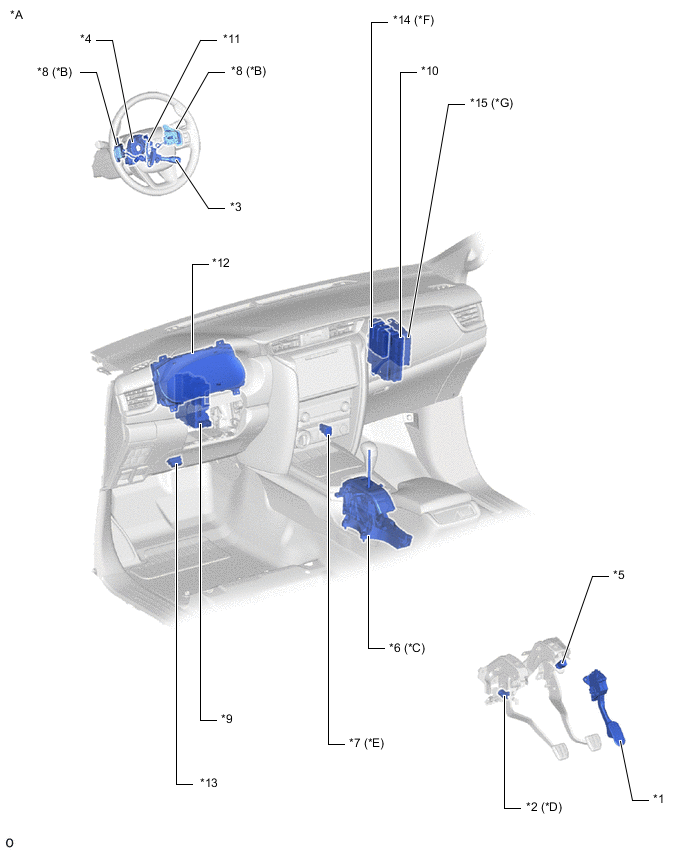

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с переключателем передач |
| *C | для моделей с автоматической трансмиссией | *D | для моделей с механической трансмиссией |
| *E | для моделей с системой курсовой устойчивости | *F | Для моделей с полным приводом |
| *G | для моделей с 1KD-FTV | - | - |
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ |
| *3 | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ | *4 | НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
| *5 | ВИТОЙ КАБЕЛЬ В СБОРЕ | *6 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *7 | ВЫКЛЮЧАТЕЛЬ VSC OFF | *8 | ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG1 № 4 - ПРЕДОХРАНИТЕЛЬ IG2 № 3 |
*10 | ECM |
| *11 | ЖГУТ ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ | *12 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *13 | DLC3 | *14 | ЭБУ ПОЛНОГО ПРИВОДА |
| *15 | TCM | - | - |
