СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC: P3000-603

Код DTC Наименование DTC
P3000-603 Система управления аккумуляторной батареей

ОПИСАНИЕ

ЭБУ гибридной системы контролирует работу своих внутренних устройств и регистрирует следующую неисправность.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P3000-603

Система управления аккумуляторной батареей

Температура высоковольтной аккумуляторной батареи становится слишком высокой вследствие неисправности высоковольтной системы.

(логика диагностирования за 1 поездки)

  • ЭБУ гибридной системы

  • Высоковольтная аккумуляторная батарея

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается
Table 1. Сопутствующие параметры Data List

№ DTC

Параметры из Data List

P3000-603

  • Temp of Batt TB1 - TB6

  • Inhaling Air Temp

  • Ambient Temperature

  • Power Resource IB

  • State of Charge (All Bat)

  • Cooling Fan Mode1

  • Cooling Fan Mode2

  • Cooling Fan 0

  • Cooling Fan 1

  • Hot Temperature Time

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Для утилизации высоковольтной аккумуляторной батареи сдайте ее в уполномоченную организацию по сбору подобных отходов, которая способна произвести безопасную утилизацию. Если высоковольтная аккумуляторная батарея возвращена согласно указаниям производителя, она будет утилизирована должным и безопасным образом уполномоченным сборщиком.

Tip:

После ремонта удалите все коды DTC и убедитесь, что коды DTC не выводятся, выполнив следующую процедуру.

  1. Совершите поездку на автомобиле длительностью примерно 10 мин в соответствии со значениями параметров "Vehicle Spd", "Temp of Batt TB1 to TB6", "Inhaling Air Temp", "Ambient Temperature" и "Power Resource IB" из фиксированного набора параметров.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Перейдите к

      Выводится только код P3000-603.

      Помимо кода P3000-603 выводятся другие DTC.

    5. Выключите зажигание.

    Помимо кода P3000-603 выводятся другие DTC.

    ОБРАТИТЕСЬ К ТАБЛИЦЕ КОДОВ DTC (СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    Нажмите здесьClick hereClick hereClick hereClick hereClick here

    Выводится только код P3000-603.

  2. ФИЛЬТР ОЧИСТКИ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

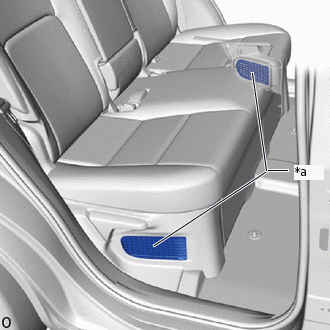

    1. C382286C03

      *a

      Впускной канал

      Убедитесь, что впускной канал системы охлаждения высоковольтной аккумуляторной батареи не заблокирован.

      Tip:

      Если впускной канал системы охлаждения аккумуляторной батареи гибридной системы заблокирован, устраните источник этой блокировки.

    2. Очистите вентилятор охлаждения аккумуляторной батареи в фильтр.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  3. ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Считайте данные фиксированного набора параметров для DTC P3000-603.

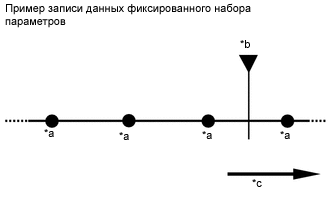

      A408998C02

      *a

      Значения фиксированного набора параметров записаны

      *b

      Сохраненный код DTC

      *c

      Время
      Note:

      Несмотря на то, что данные фиксированного набора параметров сохраняются до и после регистрации DTC, для Этот шаг необходимо только считайте сохраненные в данных фиксированного набора параметров "до" 0 с (если был зарегистрирован код DTC).

    5. Выключите питание.

    Result

    Result

    Перейдите к

    Любое другое состояние

    A

    Сумма показаний всех Напряжение блока аккумуляторной батареи гибридной системы ("Battery Block Vol - V01 - V17") не превышает значение параметра "VL-Voltage before Boosting", не менее 10 В.

    B
    B

    ЗАМЕНИТЕ ДАТЧИК НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИClick here

    A

  4. ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Считайте данные фиксированного набора параметров для DTC P3000-603.

      Note:

      Несмотря на то, что данные фиксированного набора параметров сохраняются до и после регистрации DTC, для Этот шаг необходимо только Считайте данные фиксированного набора параметров, зарегистрированные в "0 с" (Если был зарегистрирован код DTC).

    5. Выключите питание.

    Result

    Result

    Перейдите к

    Любое другое состояние

    A

    Любое значение "Temp of Batt TB1 to TB6" составляет не менее 80°C (176°F).

    B
    B

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫClick here

    A

  5. СНИМИТЕ ПОКАЗАНИЯ GTS

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Data List / "Temp of Batt TB1 to TB6".

    4. В соответствии с указаниями на экране GTS, снимите показания в режиме Data List и убедитесь, что значение каждого значения параметров "Temp of Batt TB1 - TB6), 40°C (104°F) или ниже.

      Tip:

      Если любое значение "Temp of Batt TB1 to TB6" превышает 40°C (104°F), выключите зажигание и подождите, пока значения с падает не более 40°C (104°F), перед выполнением данной процедуры.

    5. Войдите в следующие меню: Powertrain / Hybrid Control / Data List / "Battery Block Vol - V01 - V17".

    6. В соответствии с указаниями на экране GTS, снимите показания в режиме Data List и проверьте значение каждого "Battery Block Vol - V01 - V17) при включенном питании (IG).

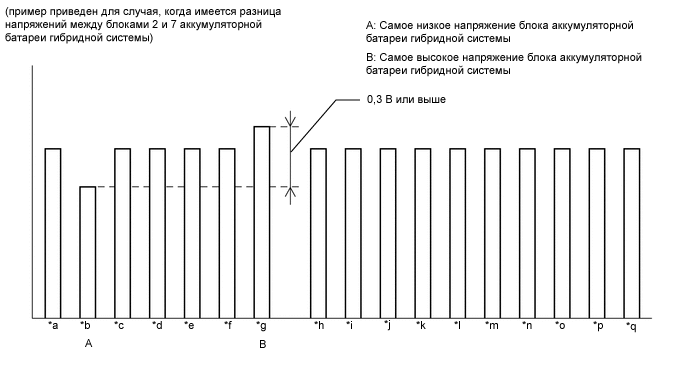

      C382287C01

      *a

      Battery Block Vol-V01

      *b

      Battery Block Vol-V02

      *c

      Battery Block Vol-V03

      *d

      Battery Block Vol-V04

      *e

      Battery Block Vol-V05

      *f

      Battery Block Vol-V06

      *g

      Battery Block Vol-V07

      *h

      Battery Block Vol-V08

      *i

      Battery Block Vol-V09

      *j

      Battery Block Vol-V10

      *k

      Battery Block Vol-V11

      *l

      Battery Block Vol-V12

      *m

      Battery Block Vol-V13

      *n

      Battery Block Vol-V14

      *o

      Battery Block Vol-V15

      *p

      Battery Block Vol-V16

      *q

      Battery Block Vol-V17

      -

      -

    7. Выключите питание.

    Result

    Result

    Перейдите к

    Любое другое состояние

    A

    Разность между максимальным и минимальным значениями напряжения блоков высоковольтной аккумуляторной батареи составляет 0,3 В или более.

    B
    A

    ЗАВЕРШЕНО

    B

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫClick here

  6. ЗАМЕНИТЕ ДАТЧИК НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

    ЗАМЕНИТЕ ВЫСОКОВОЛЬТНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    Нажмите здесьClick hereClick here

  7. ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

    ЗАМЕНИТЕ ВЫСОКОВОЛЬТНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    Нажмите здесьClick hereClick here
