ВЫПУСКНОЙ КОЛЛЕКТОР УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ

    Tip:

    Если шпилька деформирована или повреждена резьба, замените шпильку.

    1. A371450N01

      С помощью торцевого ключа "TORX" Е8 вверните 2 шпильки (A) в выпускной коллектор (TWC: передний каталитический нейтрализатор).

      19,5 Н*м

      199 кгс*см

      14 фунт-сила-футов

    2. С помощью торцевого ключа "TORX" Е6 вверните 2 шпильки (B) в выпускной коллектор (TWC: передний каталитический нейтрализатор).

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

    3. A370454

      С помощью торцевого ключа "TORX" Е8 вверните 2 шпильки в левый выпускной коллектор в сборе (TWC: передний каталитический нейтрализатор).

      19,5 Н*м

      199 кгс*см

      14 фунт-сила-футов

  2. УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ВЫПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ (ряда 2)

    1. Установите новую прокладку между выпускным коллектором и головкой (для ряда 2) на левую головку блока цилиндров в сборе.

  3. УСТАНОВИТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ (TWC: передний каталитический нейтрализатор)

    1. Предварительно установите левый выпускной коллектор в сборе (TWC: передний каталитический нейтрализатор) на левой головке блока цилиндров в сборе с помощью 4 гаек.

    2. Временно установите стойку коллектора № 2 на левый выпускной коллектор в сборе (TWC: передний каталитический нейтрализатор) и блок цилиндров в сборе и закрепите болтом и гайкой.

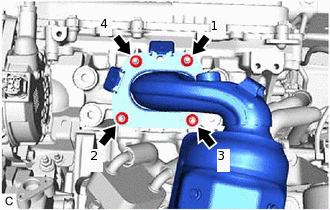

    3. A370451N02

      С помощью удлиненной торцевой головки 12 мм затяните 4 гайки в порядке, показанном на рисунке.

      21 Н*м

      214 кгс*см

      15 фунт-сила-футов

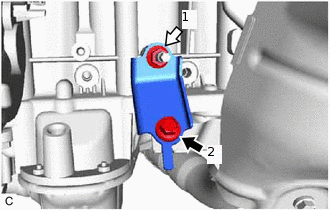

    4. A370448C02
      V100135

      Болт
      V100136

      Гайка

      Затягивайте болт и гайку в порядке, показанном на рисунке.

      34 Н*м

      347 кгс*см

      25 фунт-сила-футов

  4. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 2)

    Нажмите здесьClick here

  5. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1

    1. Установите крышку двигателя № 1.

    2. Сцепите зажим жгута проводов.

  6. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2

    1. Временно установите теплозащитный экран выпускного коллектора № 2 на левый выпускной коллектор в сборе (TWC: передний каталитический нейтрализатор) и закрепите 3 болтами.

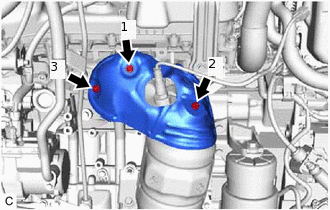

    2. A371451N01

      Затяните 3 болта в порядке, указанном на рисунке.

      8,5 Н*м

      87 кгс*см

      75 фунт-сила-дюймов

    3. Подсоедините разъем датчика состава топливовоздушной смеси.

    4. Сцепите зажим жгута проводов.

  7. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick here

  8. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

    Нажмите здесьClick hereClick here

  9. ПОДСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 1

    1. Подсоедините патрубок радиатора № 1 к радиатору в сборе и надвиньте фиксатор, чтобы закрепить его.

  10. УСТАНОВИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА

    Нажмите здесьClick here

  11. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

    A371445C01
    V100135

    Болт
    V100136

    Гайка

    1. Установите новую прокладку выпускной трубы на переднюю выпускную трубу.

    2. Установите приемную трубу в сборе на выпускной коллектор (TWC: передний каталитический нейтрализатор) и закрепите 2 гайками.

      55 Н*м

      561 кгс*см

      41 фунт-сила-фут

    3. Установите кронштейн опоры выпускной трубы на приемную трубу в сборе и закрепите 2 болтами (B).

      21 Н*м

      214 кгс*см

      15 фунт-сила-футов

    4. Затяните болт (A).

      21 Н*м

      214 кгс*см

      15 фунт-сила-футов

    5. Подсоедините разъем подогреваемого кислородного датчика.

    6. Сцепите зажим жгута проводов.

  12. УСТАНОВИТЕ ПРОКЛАДКУ МЕЖДУ ВЫПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ (ряда 1)

    1. Установите новую прокладку между выпускным коллектором и головкой (для ряда 1) на правую головку блока цилиндров в сборе.

  13. УСТАНОВИТЕ ВЫПУСКНОЙ КОЛЛЕКТОР (трехкомпонентный каталитический нейтрализатор: передний каталитический нейтрализатор)

    1. Временно закрепите выпускной коллектор (TWC: передний каталитический нейтрализатор) на правой головке блока цилиндров в сборе с помощью 4 гаек.

    2. Временно установите опору коллектора на выпускной коллектор (TWC: передний каталитический нейтрализатор) и правый кронштейн опоры двигателя и закрепите болтом и гайкой.

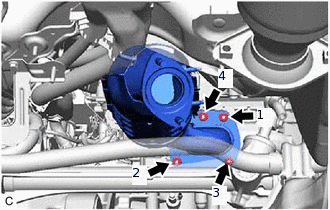

    3. A371448N01

      С помощью удлиненной торцевой головки 12 мм затяните 4 гайки в порядке, показанном на рисунке.

      21 Н*м

      214 кгс*см

      15 фунт-сила-футов

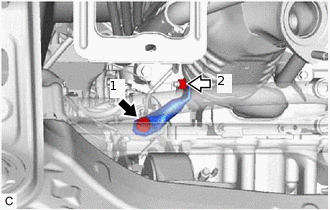

    4. A371447C02
      V100135

      Болт
      V100136

      Гайка

      Затягивайте болт и гайку в порядке, показанном на рисунке.

      34 Н*м

      347 кгс*см

      25 фунт-сила-футов

  14. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 1)

    Нажмите здесьClick here

  15. УСТАНОВИТЕ ПРОКЛАДКУ ТРУБЫ РОГ № 2

    Нажмите здесьClick here

  16. УСТАНОВИТЕ ВПУСКНУЮ ПРОКЛАДКУ РОГ

    Нажмите здесьClick here

  17. УСТАНОВИТЕ КЛАПАН РОГ В СБОРЕ

    Нажмите здесьClick here

  18. ПОДСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 6

    Нажмите здесьClick here

  19. ПОДСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СБОРЕ

    Нажмите здесьClick here

  20. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    Нажмите здесьClick here

  21. УСТАНОВИТЕ КРОНШТЕЙН БАЧКА

    Нажмите здесьClick hereClick here

  22. УСТАНОВИТЕ БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick here

  23. УСТАНОВИТЕ ПЕРЕДНЮЮ ВЫПУСКНУЮ ТРУБУ № 3

    1. A128853

      При помощи штангенциркуля замерьте длину 2 пружин сжатия в свободном состоянии.

      Номинальная длина

      43,0 мм (1,69 дюйма)

      Минимальная длина в свободном состоянии

      41,5 мм (1,63 дюйма)

      Если длина в свободном состоянии меньше минимально допустимой, замените пружину сжатия.

    2. Предварительно установите новую прокладку выпускной трубы на приемную трубу № 3 в сборе (со стороны центральной выпускной трубы в сборе (TWC: задний каталитический нейтрализатор)).

    3. A181728C68

      *1

      Приемная труба № 3 в сборе

      *2

      Прокладка выпускной трубы

      *a

      Деревянный брусок

      С помощью пластмассового молотка и деревянного бруска запрессуйте прокладку выпускной трубы настолько, чтобы ее поверхность оказалось заподлицо с приемной трубой № 3 в сборе.

      Note:

      • Правильно выберите направление установки прокладки выпускной трубы.

      • Прокладку выпускной трубы нельзя использовать повторно.

      • Не допускайте повреждения прокладки выпускной трубы.

      • Не допускайте вдавливания прокладок выпускными трубами при их соединении.

    4. Установите 2 новые прокладки выпускной трубы на приемную трубу № 3 в сборе (приемную трубу в сборе) и выпускной коллектор (TWC: сторона переднего каталитического нейтрализатора).

    5. Временно установите приемную трубу № 3 в сборе и закрепите ее 4 болтами, 2 пружинами сжатия и 2 гайками.

    6. Затяните 2 болта и 2 гайки.

      55 Н*м

      561 кгс*см

      41 фунт-сила-фут

    7. Затяните 2 болта и 2 пружины сжатия.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

      A258966C28

      *1

      Центральная выпускная труба в сборе (TWC: задний каталитический нейтрализатор)

      *2

      Приемная труба № 3 в сборе

      *3

      Прокладка выпускной трубы

      *a

      Зазор между фланцами: 8,5 мм (0,335 дюйма)
      Tip:

      После установки убедитесь, что зазоры между фланцами центральной выпускной трубы в сборе (TWC: задний каталитический нейтрализатор) и приемной трубы № 3 в сборе в продольном и поперечном направлениях сопоставимы.

    8. Введите в зацепление 2 зажима жгута проводов.

    9. Подсоедините разъем подогреваемого кислородного датчика (для ряда 1).

  24. ДОБАВЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    Нажмите здесьClick hereClick here

  25. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (для двигателя)

    Нажмите здесьClick hereClick here

  26. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

    Нажмите здесьClick hereClick here

  27. УСТАНОВИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА В СБОРЕ

    • Для моделей с левосторонним рулевым управлением:

      Нажмите здесьClick hereClick here

    • Для моделей с правосторонним рулевым управлением:

      Нажмите здесьClick hereClick here

  28. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

    Нажмите здесьClick here

  29. УСТАНОВИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

    Нажмите здесьClick hereClick here

  30. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 3

    Нажмите здесьClick hereClick here

  31. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick hereClick here

  32. УСТАНОВИТЕ ЛЕВУЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА

    Нажмите здесьClick here

  33. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2

    Нажмите здесьClick here

  34. УСТАНОВИТЕ ДВИГАТЕЛЬ В СБОРЕ С ТРАНСМИССИЕЙ (для моделей с системой активных стабилизаторов)

    Нажмите здесьClick hereClick here
