ВАКУУМНЫЙ НАСОС (для моделей с 8AR-FTS) УЗЛЫ И ДЕТАЛИ

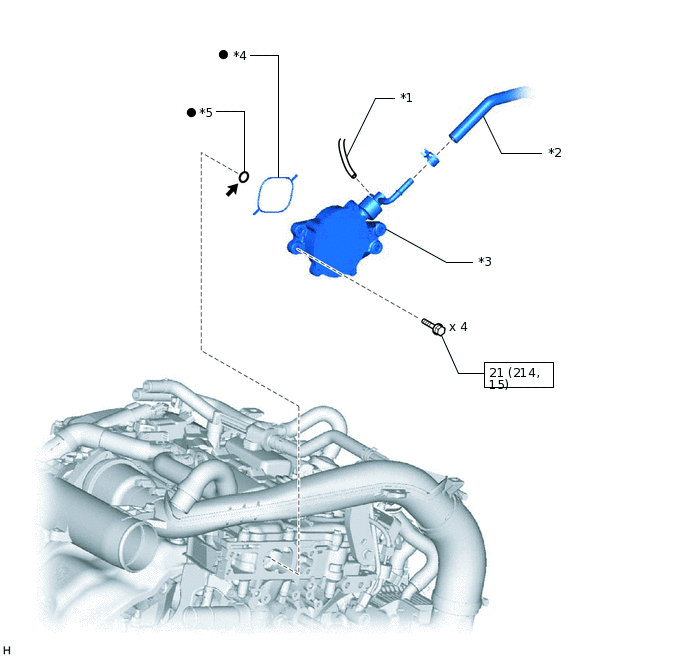

ИЛЛЮСТРАЦИЯ
*1 |
ПЕРЕДАЮЩИЙ ВАКУУМНЫЙ ШЛАНГ № 2 В СБОРЕ |
*2 |
ШЛАНГ МЕЖДУ ШТУЦЕРОМ И РАЗЪЕМОМ |
*3 |
ВАКУУМНЫЙ НАСОС В СБОРЕ |
*4 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ № 2 |
*5 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ № 3 |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Моторное масло |
- |
- |

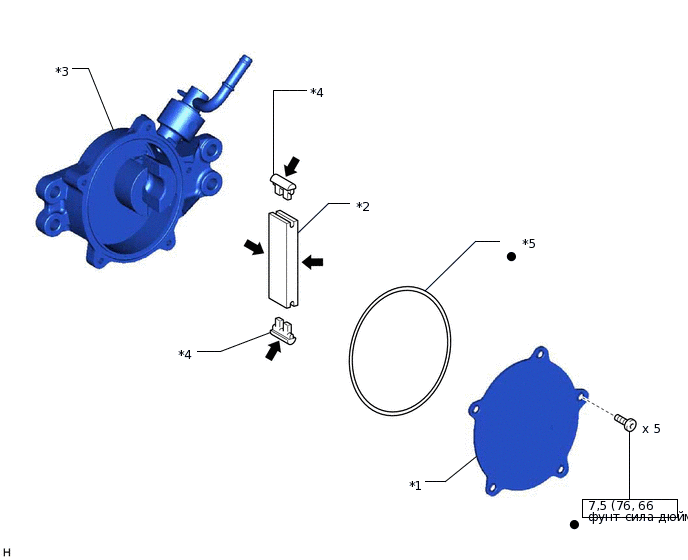

ИЛЛЮСТРАЦИЯ
*1 |
ТОРЦЕВАЯ КРЫШКА |
*2 |
ЛОПАСТЬ ВАКУУМНОГО НАСОСА |
*3 |
КОРПУС ВАКУУМНОГО НАСОСА |
*4 |
КРЫШКА ТУРБИНЫ ВАКУУМНОГО НАСОСА |
*5 |
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ № 1 |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
|
Моторное масло |
- |
- |
