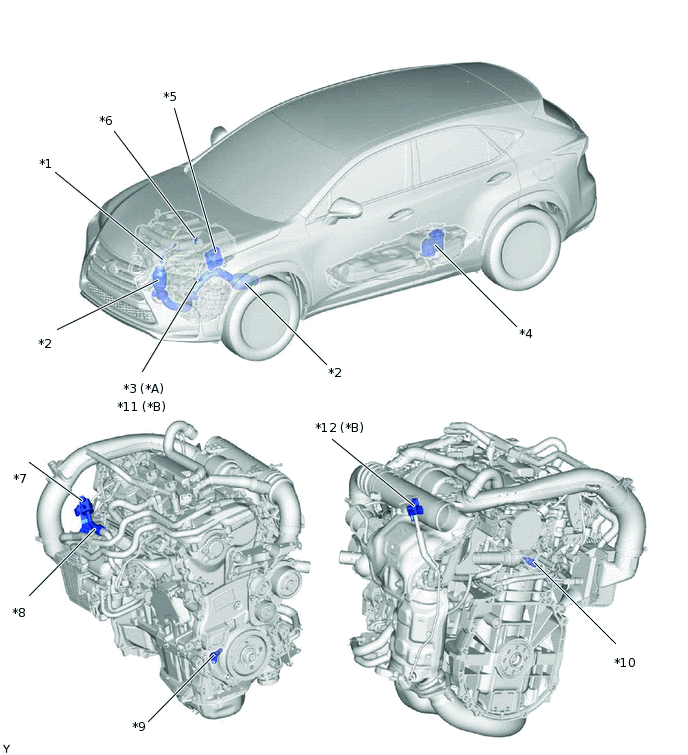

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ (кроме моделей для Кореи) ОБЩЕЕ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
*A |
Для моделей без сажевого фильтра (бензиновый GPF системы) |
*B |
Для моделей с бензиновым двигателем (GPF системы сажевого фильтра) |
*1 |
Датчик состава топливовоздушной смеси (датчик 1) |
*2 |
Трехкомпонентный каталитический нейтрализатор (TWC) |
*3 |
Кислородный датчик |
*4 |
Трубка топливозаборника в сборе
|
*5 |
ECM |
*6 |
Датчик массового расхода воздуха на впуске в сборе |
*7 |
Электровакуумный клапан (VSV) продувки |
*8 |
Обратный клапан № 1 |
*9 |
Датчик положения коленчатого вала |
*10 |
Датчик температуры охлаждающей жидкости двигателя |
*11 |
Датчик состава топливовоздушной смеси (датчик 2) |
*12 |
Дифференциальный датчик давления |
