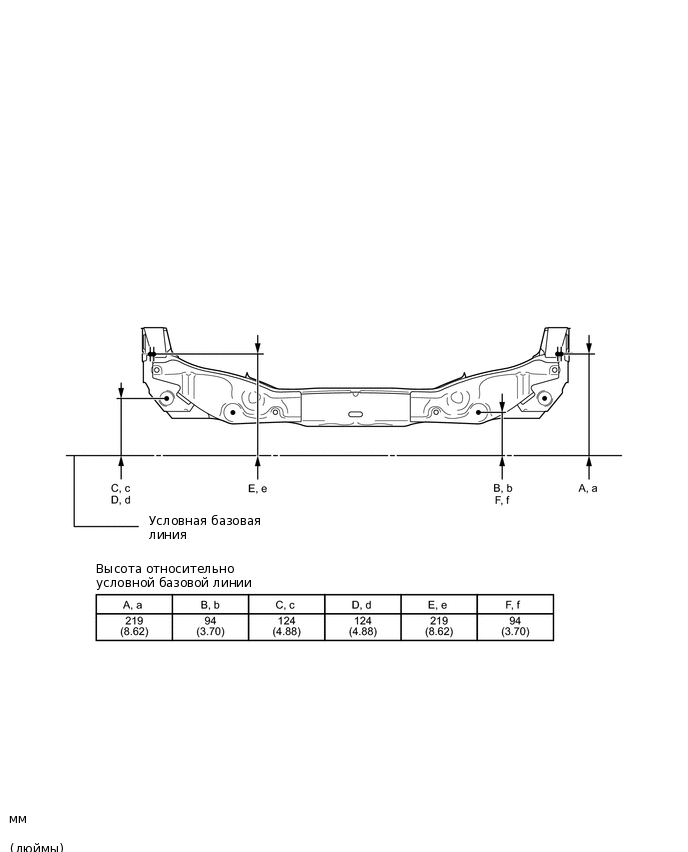

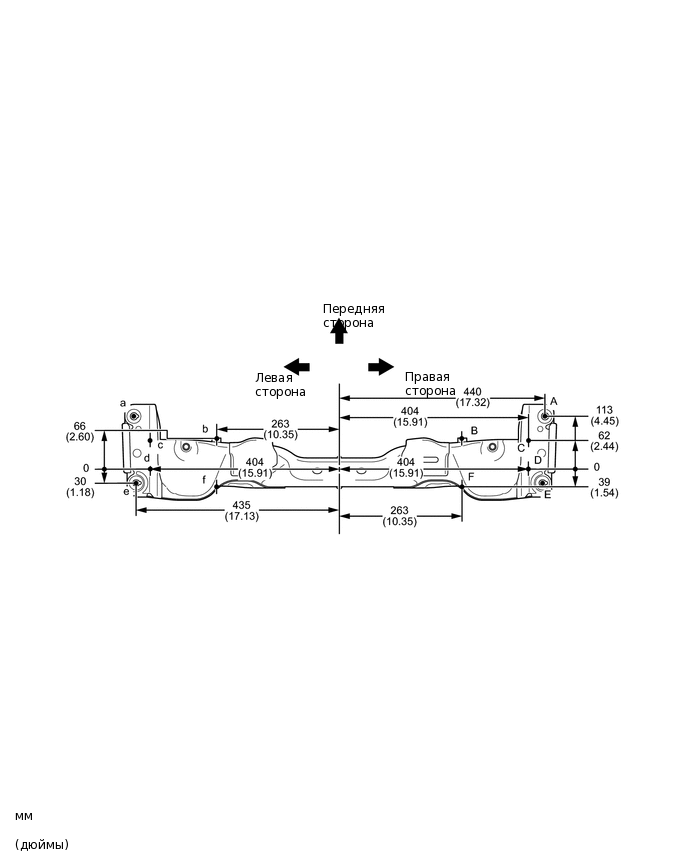

ПОПЕРЕЧИНА ПЕРЕДНЕЙ ПОДВЕСКИ РАЗМЕРЫ В ДВУМЕРНОЙ СИСТЕМЕ КООРДИНАТ

Tip:

Размеры указываются в местах, где стрелки, исходящие из нулевой точки, пересекают линии, которые выходят из каждой точки и продолжаются за пределы рисунка.
Если указан только один размер, значит левая и правая стороны симметричны.

В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).

Table 1. Наименования контрольных точек
Схематическое обозначение	Наименование	Диаметр отверстия мм (дюйм.)
A	Отверстие для крепления подрамника передней подвески	15 X 16 (0,59 X 0,63)
a	Отверстие для крепления подрамника передней подвески	φ16 (0,63)
B, b	Отверстие для крепления трансмиссии	φ15 (0,59)
C, c	Отверстие для крепления нижнего рычага передней подвески	φ12,5 (0,49)
D, d	Отверстие для крепления нижнего рычага передней подвески	φ12,5 (0,49)
E	Отверстие для крепления подрамника передней подвески	φ13,5 (0,53)
e	Отверстие для крепления подрамника передней подвески	12,5 X 16 (0,49 X 0,63)
F, f	Отверстие для крепления трансмиссии	φ14 (0,55)
