СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ Контрольная лампа аварийного состояния SRS остается включенной

Код DTC Наименование DTC
Контрольная лампа аварийного состояния SRS остается включенной

ОПИСАНИЕ

Контрольная лампа аварийного состояния SRS находится на щитке приборов.

Если система SRS работает нормально, контрольная лампа аварийного состояния SRS включается примерно на 6 секунд после переключения питания из выключенного во включенное состояние (IG), а затем автоматически выключается.

Если обнаружена неисправность SRS, контрольная лампа аварийного состояния SRS горит, информируя водителя о неисправности.

Контрольная лампа аварийного состояния SRS включается при обнаружении неисправности в центральном блоке управления системы SRS, щитке приборов в сборе или жгуте проводов, подключенном к центральному блоку управления системы SRS или щитку приборов в сборе.

Если соединить контакты TC и CG на разъеме DLC3, о наличии DTC будет информировать мигающая контрольная лампа аварийного состояния SRS.

На случай падения напряжения источника питания SRS имеет схему повышения напряжения (преобразователь постоянного тока в постоянный), встроенную в блок управления системы SRS.

При уменьшении напряжения вспомогательной аккумуляторной батареи схема повышения напряжения (преобразователь постоянного тока в постоянный) увеличивает напряжение SRS до нормального уровня. Кроме того, при падении напряжения загорается контрольная лампа SRS.

Неисправность данной цепи не регистрируется в центральном блоке управления системы SRS. После возврата уровня напряжения питания к нормальному контрольная лампа аварийного состояния SRS автоматически гаснет.

Сигнал на включение контрольной лампы SRS передается от блока управления системы SRS к щитку приборов по шине CAN.

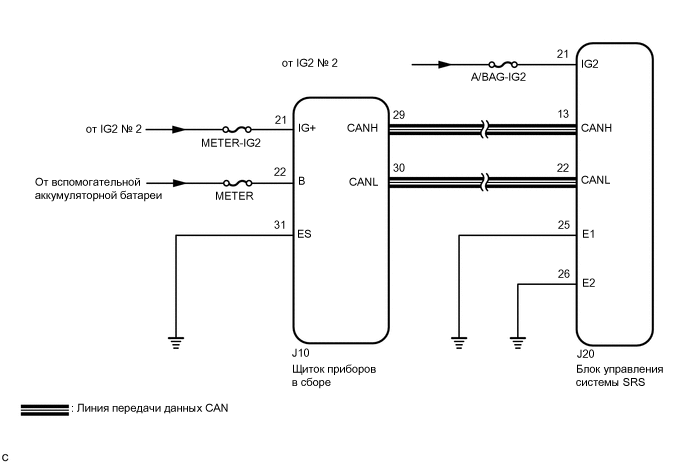

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

C263701E53

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесьClick here

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ АВАРИЙНОГО СОСТОЯНИЯ SRS

    1. Включите питание (IG) и проверьте состояние контрольной лампы аварийного состояния SRS.

      Tip:

      Первичная проверка длится примерно 6 секунд после включения питания (IG).

    Result

    Result

    Перейдите к

    По истечении времени, необходимого для выполнения первичной проверки, контрольная лампа аварийного состояния SRS продолжает гореть.

    A

    По истечении времени, необходимого для выполнения первичной проверки, контрольная лампа SRS выключается и снова включается.

    B
    B

    ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CANClick here

    A

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    1. Измерьте напряжение вспомогательной аккумуляторной батареи при выключенном питании.

      Номинальное напряжение

      от 11 до 14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ И ВСПОМОГАТЕЛЬНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    OK

  3. ПРОВЕРЬТЕ РАЗЪЕМ

    1. Выключите зажигание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS.

      OK

      Разъем подсоединен правильно.

      Tip:

      Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

    4. Отсоедините разъем от центрального блока управления системы SRS.

    5. Убедитесь, что контакты разъема не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ SRS - МАССА)

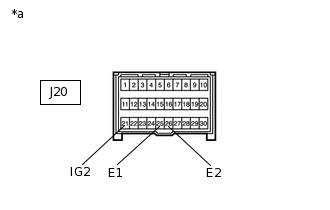

    1. C126715C37

      *a

      Вид спереди разъема со стороны жгута проводов:

      (блок управления системы SRS)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите зажигание (IG).

    3. Включите все электрооборудование (обогреватель стекла, стеклоочистители, фары, отопитель, вентилятор и т. д.)

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J20-21 (IG2) - масса

      Питание включено (IG)

      8 - 16 В

    5. Выключите питание.

    6. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J20-25 (E1) - масса

      Всегда

      Менее 1 Ом

      J20-26 (E2) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    СООТВ

  5. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    1. Включите питание (IG) и проверьте состояние контрольной лампы аварийного состояния SRS.

      OK

      После выполнения первичной проверки контрольная лампа аварийного состояния SRS выключается приблизительно на 10 секунд, а затем снова включается.

      Tip:

      Первичная проверка длится примерно 6 с после включения питания (IG).

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick here

  6. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

    1. Проверьте работоспособность системы передачи данных CAN с помощью GTS.

      OK

      Система передачи данных CAN функционирует нормально.

      Tip:

      Более подробная информация по системе передачи данных CAN приводится в разделе "Проверка шин CAN".

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"

    Нажмите здесьClick here

    СООТВ

  7. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    1. Измерьте напряжение вспомогательной аккумуляторной батареи при выключенном питании.

      Номинальное напряжение

      от 11 до 14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ И ВСПОМОГАТЕЛЬНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    OK

  8. ПРОВЕРЬТЕ РАЗЪЕМ

    1. Выключите зажигание.

    2. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS.

      OK

      Разъем подсоединен правильно.

      Tip:

      Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

    4. Отсоедините разъем от центрального блока управления системы SRS.

    5. Убедитесь, что контакты разъема не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    СООТВ

  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ SRS - МАССА)

    1. C126715C37

      *a

      Вид спереди разъема со стороны жгута проводов:

      (блок управления системы SRS)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите зажигание (IG).

    3. Включите все электрооборудование (обогреватель стекла, стеклоочистители, фары, отопитель, вентилятор и т. д.)

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J20-21 (IG2) - масса

      Питание включено (IG)

      8 - 16 В

    5. Выключите питание.

    6. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J20-25 (E1) - масса

      Всегда

      Менее 1 Ом

      J20-26 (E2) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    OK

  10. ПРОВЕРЬТЕ РАЗЪЕМ

    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    2. Проверьте правильность подключения разъемов к щитку приборов.

      OK

      Разъем подсоединен правильно.

      Tip:

      Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

    3. Отсоедините разъем от щитка приборов.

    4. Убедитесь, что контакты разъема не деформированы и не повреждены.

      OK

      Контакты не деформированы и не повреждены.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ РАЗЪЕМ

    СООТВ

  11. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЩИТОК ПРИБОРОВ В СБОРЕ - МАССА)

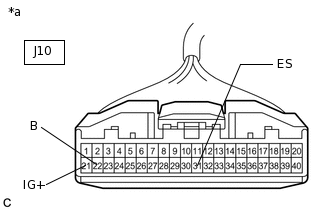

    1. C241761C30

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к щитку приборов в сборе)

      Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J10-21 (IG+) - масса

      Питание включено (IG)

      11–14 В

      J10-22 (B) - масса

      Питание выключено

      11–14 В

    4. Выключите питание.

    5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J10-31 (ES) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ

    СООТВ

  12. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    1. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    2. Подсоедините разъем к щитку приборов.

    3. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    4. Включите питание (IG) и проверьте состояние контрольной лампы аварийного состояния SRS.

      OK

      После выполнения первичной проверки контрольная лампа аварийного состояния SRS выключается приблизительно на 10 секунд, а затем снова включается.

      Tip:

      Первичная проверка длится примерно 6 с после включения питания (IG).

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick here
