СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) Не действует функция блокировки для двери багажного отделения
| Код DTC | Наименование DTC |
|---|---|
| Не действует функция блокировки для двери багажного отделения |
ОПИСАНИЕ
Если функция блокировки дверей системы посадки не работает только для двери багажного отделения, а функция разблокировки дверей системы посадки работает, это означает, что код запроса передается от двери багажного отделения должным образом. В этом случае неисправность может быть связана с выключателем блокировки (соединение между выключателем механизма открывания двери багажного отделения и ЭБУ сертификации (ЭБУ электронного ключа зажигания)).

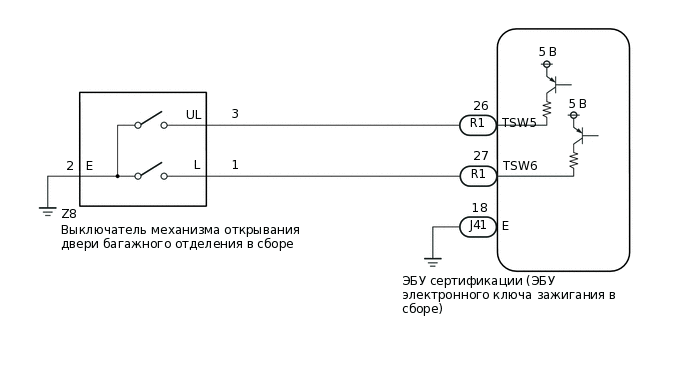

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
Система посадки и запуска (функция посадки) использует системы передачи данных LIN и CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы посадки и запуска (функции посадки) следует только после подтверждения нормальной работы систем передачи данных.
Нажмите здесьClick here
При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.
Убедитесь, что в автомобиле отсутствуют передатчики электронных ключей в сборе.
Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) обратитесь к мерам предосторожности.
Нажмите здесьClick hereClick here
После ремонта убедитесь, что коды DTC не выводятся снова.
ПОРЯДОК ВЫПОЛНЕНИЯ
ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ
Приводя в действие выключатель системы блокировки дверей на главном переключателе сети мультиплексной связи, убедитесь, что двери блокируются и разблокируются в соответствии с состоянием выключателя.
Нажмите здесьClick here
OK
Дверные замки работают надлежащим образом.
Result
Перейти к
OK
НЕ СООТВ.
СНИМИТЕ ПОКАЗАНИЯ GTS (TR/B-DOOR LOCK SW)
Подключите GTS к DLC3.
Включите зажигание (IG).
Включите GTS.
Войдите в следующие меню: Body Electrical / Entry&Start / Data List.
Снимите показания с дисплея GTS в режиме DATA LIST.
Body Electrical > Entry&Start > Data List
Информация на дисплее прибора
Измеряемая величина
Диапазон
Нормальное состояние
Замечание по диагностике
Tr/B-Door Lock SW
Выключатель механизма открывания двери багажного отделения (выключатель блокировки)
ON (ВКЛ) или OFF (ВЫКЛ)
ON (ВКЛ): Выключатель механизма открывания двери багажного отделения (выключатель блокировки) нажат
OFF (ВЫКЛ): Выключатель механизма открывания двери багажного отделения в сборе (выключатель блокировки) не нажат
Отображается, в каком состоянии находится выключатель механизма открывания двери багажного отделения (выключатель блокировки): во включенном или в выключенном.
Когда функция блокировки двери багажного отделения не работает, этот параметр Data List помогает определить, имеется ли неисправность в выключателе.
Body Electrical > Entry&Start > Data List
Информация на дисплее прибора
Tr/B-Door Lock SW
Tip:Если несколько раз проверить работу функцию блокировки системы посадки, она может последовательно сработать только до 2 раз. Чтобы последовательно задействовать функцию не менее 3 раз, необходимо один раз разблокировать двери. Однако это относится только к функции блокировки системы посадки. Другие функции управления замками дверей, например, дистанционную блокировку дверей, можно задействовать последовательно неограниченное число раз. *
*: Для моделей без системы двойной блокировки
OK
Показания на экране GTS правильно изменяются в соответствии с управлением выключателем механизма открывания двери багажного отделения.
Result
Перейти к
OK
НЕ СООТВ.
OK ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ - ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))
Отсоедините разъем R1*1 или S5*2 ЭБУ сертификации (ЭБУ электронного ключа зажигания).
*1: для моделей с левосторонним рулевым управлением
*2: для моделей с правосторонним рулевым управлением
Отсоедините разъем Z8 выключателя механизма открывания двери багажного отделения в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление
Table 1. для моделей с левосторонним рулевым управлением. Подключение диагностического прибора
Условие
Заданные условия
R1-27 (TSW6) - Z8-1 (L)
Всегда
Менее 1 Ом
Z8-2 (E) - масса
Всегда
Менее 1 Ом
R1-27 (TSW6) или Z8-1 (L) - масса
Всегда
10 кОм или более
Table 2. Для моделей с правосторонним рулевым управлением Подключение диагностического прибора
Условие
Заданные условия
S5-27 (TSW6) - Z8-1 (L)
Всегда
Менее 1 Ом
Z8-2 (E) - масса
Всегда
Менее 1 Ом
S5-27 (TSW6) или Z8-1 (L) - масса
Всегда
10 кОм или более
Результат
Перейти к
OK
НЕ СООТВ.
НЕ СООТВ. ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ)
Снимите переключатель открывания двери багажного отделения в сборе.
Нажмите здесьClick here
Проверьте выключатель механизма открывания двери багажного отделения в сборе.
Нажмите здесьClick here
Результат
Перейти к
OK
НЕ СООТВ.
OK ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
NG ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ
