СИСТЕМА ОСВЕЩЕНИЯ, диагностические DTC:B243D и B243E

Код DTC Наименование DTC
B243D Неисправность вентилятора левой фары ближнего света
B243E Неисправность вентилятора правой фары ближнего света

ОПИСАНИЕ

Этот DTC выводится при неисправности вентилятора фары ближнего света и низкой яркости фары ближнего света.

ЭБУ левой фары выдает DTC B243D и B243E

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B243D

Неисправность вентилятора левой фары ближнего света

Вентилятор левой фары ближнего света в сборе неисправен, и яркость фары ближнего света низка.

  • Блок левой фары (вентилятор левой фары)

  • Блок левой фары в сборе

  • ЭБУ левой фары в сборе

B243E

Неисправность вентилятора правой фары ближнего света

Вентилятор правой фары ближнего света в сборе неисправен, и яркость фары ближнего света низка.

  • Блок правой фары (вентилятор правой фары)

  • Блок правой фары в сборе

  • ЭБУ правой фары в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

  1. Для моделей с трехлучевыми фарами:

    E355418E03

  2. Для моделей с однолучевыми фарами:

    E355418E04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

После замены ЭБУ левой фары в сборе необходимо выполнить регистрацию информации об автомобиле и инициализацию.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Clear DTCs

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Trouble Codes

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Trouble Codes

      СООТВ

      DTC B243D или B243E не выводится.

    Результат

    Result

    Перейти к

    OK

    A

    NG (DTC B243D выводится)

    B

    NG (DTC B243E выводится)

    C
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    C

    ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕClick here

    B

  2. ПРОВЕРЬТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Для моделей с трехлучевыми фарами:

      1. E378480C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ левой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (левая фара)

        Снимите левый блок фары.

        Нажмите здесьClick here

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Номинальное значение

        B-4 - D-3

        Всегда

        Менее 1 Ом

        B-14 - D-4

        Всегда

        Менее 1 Ом

        B-15 - D-11

        Всегда

        Менее 1 Ом

    2. Для моделей с однолучевыми фарами:

      1. E382314C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ левой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (левая фара)

        Снимите левый блок фары.

        Нажмите здесьClick here

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        B-6 - C-12

        Всегда

        Менее 1 Ом

        B-14 - C-4

        Всегда

        Менее 1 Ом

        B-15 - C-11

        Всегда

        Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьClick here

    Для моделей с однолучевыми фарами:

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Для моделей с трехлучевыми фарами:

      1. E382316C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (левая фара)

        Снимите левый блок фары.

        Нажмите здесьClick here

      2. Подсоедините разъемы ЭБУ левой фары № 1 в сборе.

      3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

        Номинальное напряжение

        Подключение диагностического прибора

        Условие

        Заданные условия

        D-3 - D-4

        Фары ближнего света горят

        4,5 - 5,5 В

        D-5 - D-4

    2. Для моделей с однолучевыми фарами:

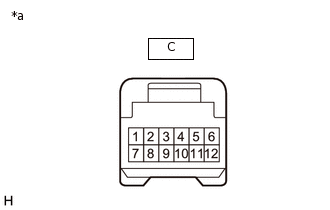

      1. E382315C01

        *a

        Устройство с неподсоединенным жгутом проводов

        (левая фара)

        Снимите левый блок фары.

        Нажмите здесьClick here

      2. Подсоедините разъемы ЭБУ левой фары № 1 в сборе.

      3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

        Номинальное напряжение

        Подключение диагностического прибора

        Условие

        Заданные условия

        C-12 - C-4

        Фары ближнего света горят

        4,5 - 5,5 В

        C-11 - C-4

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьClick here

    Для моделей с однолучевыми фарами:

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьClick here

  4. ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    1. Для моделей с трехлучевыми фарами:

      1. E378480C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ правой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (правая фара)

        Снимите правый блок фары.

        Нажмите здесьClick here

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Номинальное значение

        B-4 - D-3

        Всегда

        Менее 1 Ом

        B-14 - D-4

        Всегда

        Менее 1 Ом

        B-15 - D-11

        Всегда

        Менее 1 Ом

    2. Для моделей с однолучевыми фарами:

      1. E382314C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ правой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (правая фара)

        Снимите правый блок фары.

        Нажмите здесьClick here

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        B-6 - C-12

        Всегда

        Менее 1 Ом

        B-14 - C-4

        Всегда

        Менее 1 Ом

        B-15 - C-11

        Всегда

        Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьClick here

    Для моделей с однолучевыми фарами:

    Нажмите здесьClick here

    СООТВ

  5. ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ

    1. Для моделей с трехлучевыми фарами:

      1. E382316C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (правая фара)

        Снимите правый блок фары.

        Нажмите здесьClick here

      2. Подсоедините разъемы ЭБУ правой фары № 1 в сборе.

      3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

        Номинальное напряжение

        Подключение диагностического прибора

        Условие

        Заданные условия

        D-3 - D-4

        Фары ближнего света горят

        4,5 - 5,5 В

        D-5 - D-4

    2. Для моделей с однолучевыми фарами:

      1. E382315C01

        *a

        Устройство с неподсоединенным жгутом проводов

        (правая фара)

        Снимите правый блок фары.

        Нажмите здесьClick here

      2. Подсоедините разъемы ЭБУ правой фары № 1 в сборе.

      3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

        Номинальное напряжение

        Подключение диагностического прибора

        Условие

        Заданные условия

        C-12 - C-4

        Фары ближнего света горят

        4,5 - 5,5 В

        C-11 - C-4

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ ПРАВУЮ ФАРУ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьClick here

    Для моделей с однолучевыми фарами:

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьClick here
