НАРУЖНАЯ ПАНЕЛЬ ЗАДНЕЙ КОЛЕСНОЙ НИШИ ЗАМЕНА УЗЛОВ

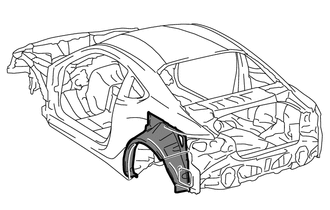

  • K105081

    Со снятой задней боковой панелью.

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108819

    Точки сварки при снятии
    K108820

    Точки сварки при снятии
    K108827

    Место разрезания и соединения

  2. УСТАНОВКА

    Значения символов
    K108821

    Точечная сварка
    K108823

    Сварка электрозаклепкой
    K108824

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой
    K108831

    Стыковой сварной шов
    K108835

    Сборочная метка

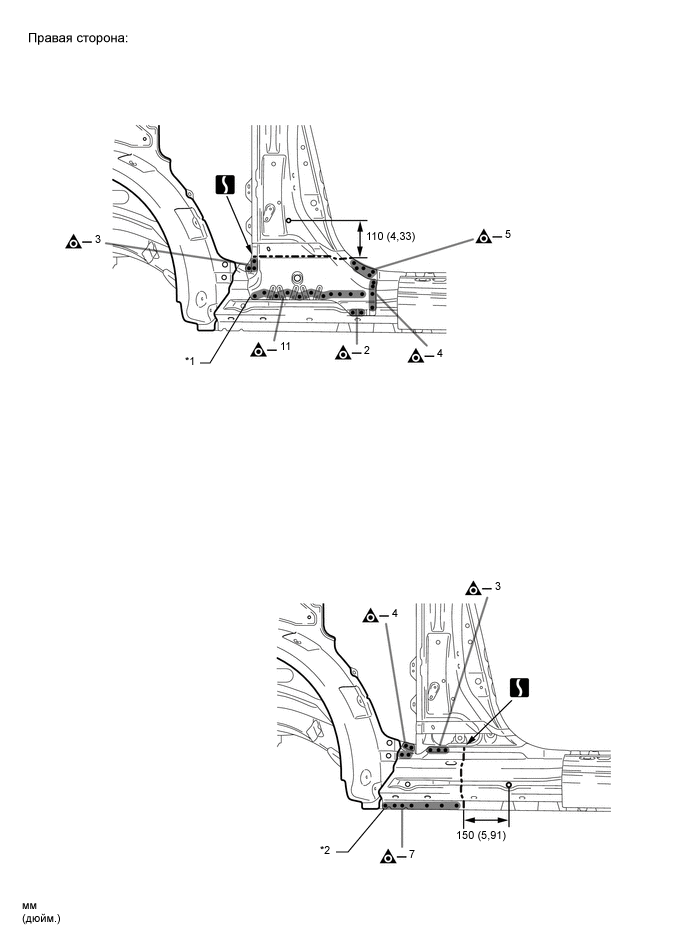

  1. ТОЧКА СНЯТИЯ

  2. *1 и *2 используются повторно.

  3. После снятия деталей *1, *2 и удлинителя задней боковой стойки для замка в сборе снимите наружную панель задней колесной арки.

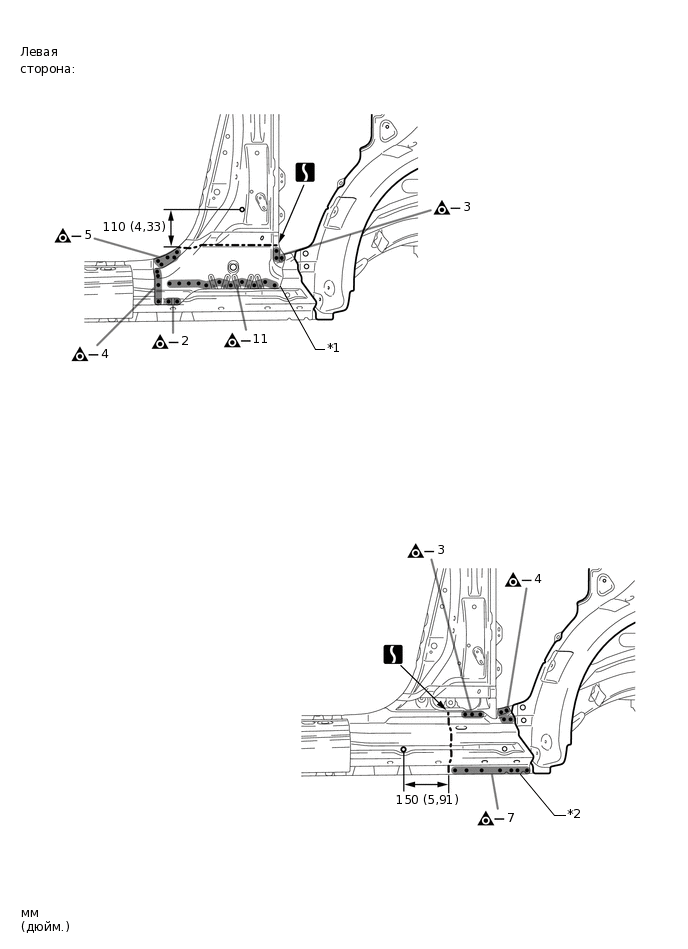

U147362E02

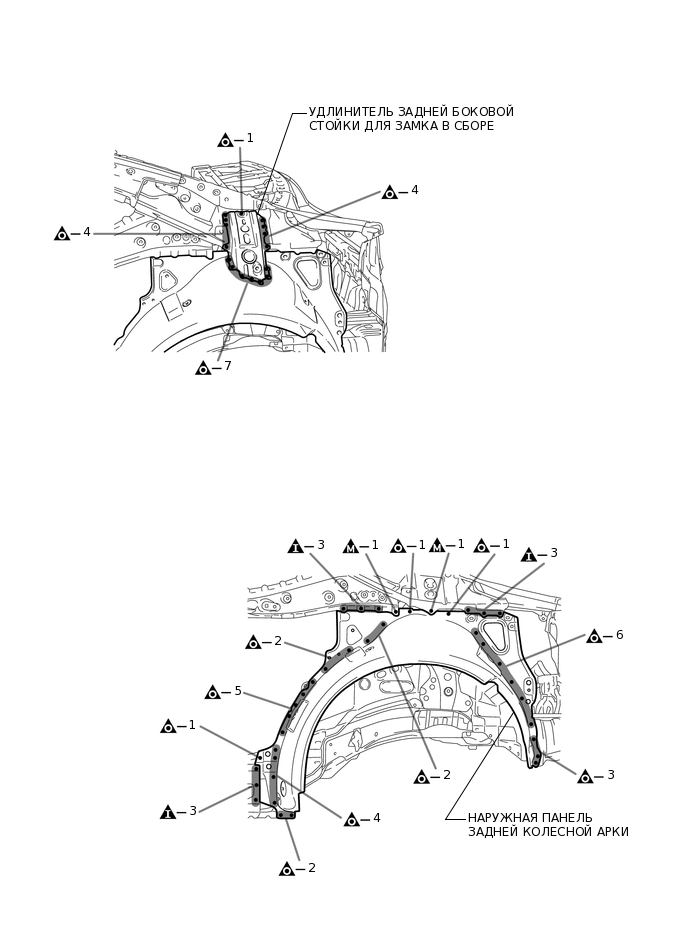

U190492E02
U147364E02

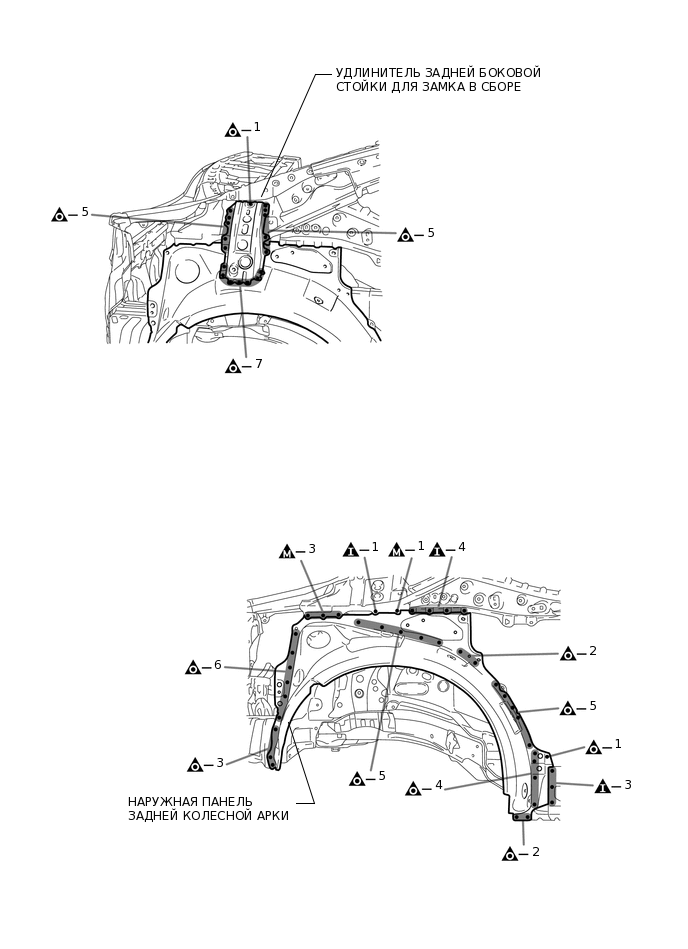

U190493E02

  1. ТОЧКА УСТАНОВКИ

  2. При сварке детали *1 проделайте отверстие в новой детали для сварки электрозаклепкой и полностью приварите панель к панели сзади.

  3. При установке новых деталей совместите стандартные установочные отверстия на наружной и внутренней панелях.

  4. После приваривания наружной панели задней колесной арки к кузову установите удлинитель задней боковой стойки для замка в сборе и детали *1 и *2.

  5. После сварки нанесите герметик для кузова и грунтовочное покрытие на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  6. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

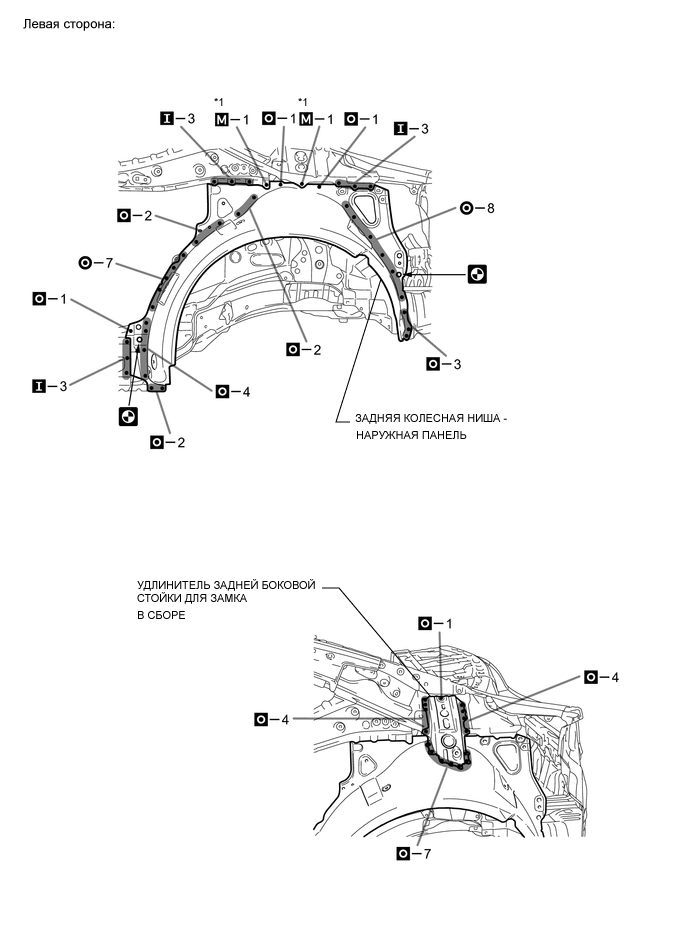

K139752E01

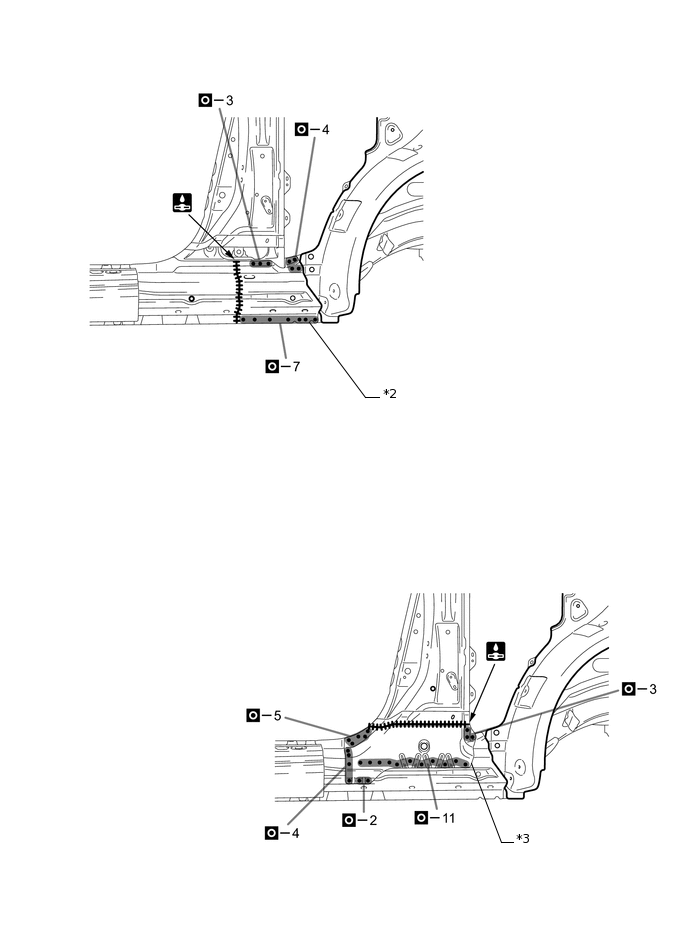

K139749E01

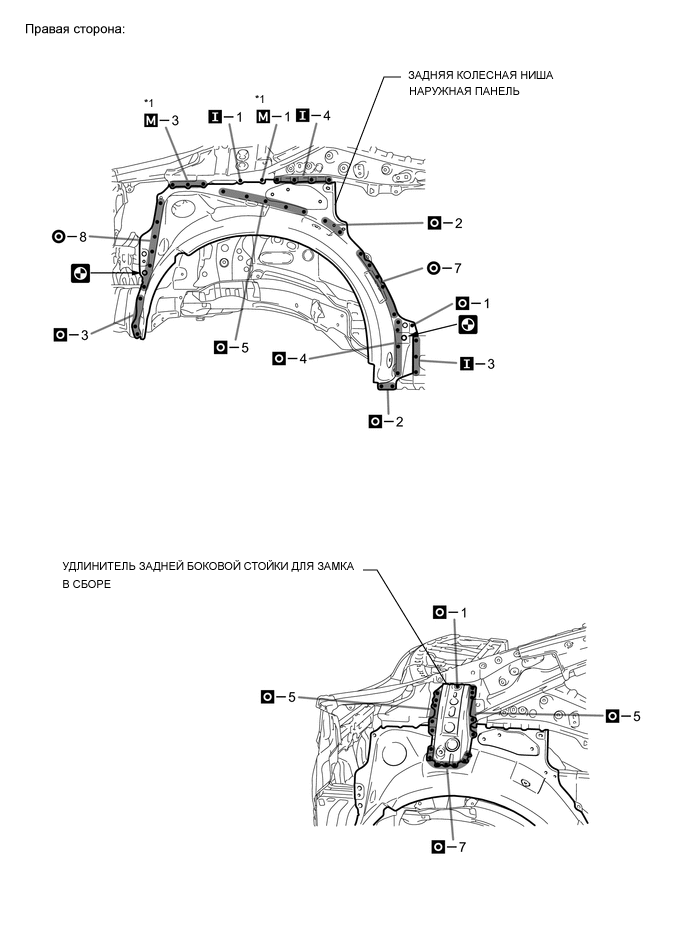

K139753E01

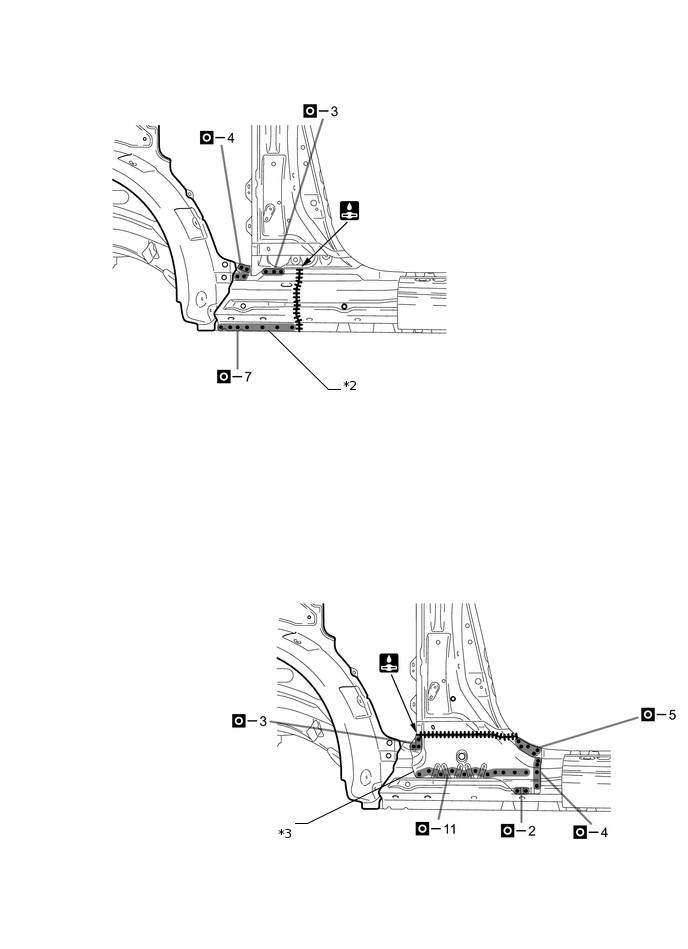

K139751E01
