ПОДУШКА БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ (со стороны водителя) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (для моделей с левосторонним рулевым управлением)

    1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      B422343
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

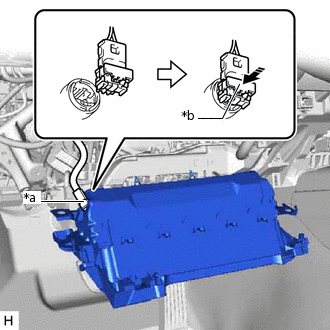

    3. B490691C01

      *a

      Разъем подушки безопасности

      *b

      Кнопка блокировки разъема подушки безопасности
      V113147

      Направление нажатия

      Подсоедините разъем подушки безопасности к подушке безопасности № 1 для защиты ног в сборе.

      Note:

      При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

    4. Нажмите кнопку блокировки разъема подушки безопасности, чтобы установить разъем подушки безопасности.

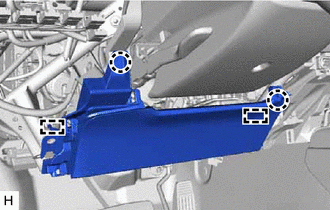

    5. B490692

      Введите в зацепление 2 крепления, чтобы предварительно закрепить подушку безопасности № 1 для защиты ног в сборе.

    6. Введите в зацепление 2 захвата.

    7. Установите подушку безопасности № 1 для защиты ног и закрепите ее 4 болтами.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

      Note:

      Убедитесь, что подушка безопасности № 1 для защиты ног в сборе надежно закреплена без чрезмерных зазоров и не выступает наружу.

  2. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (для моделей с правосторонним рулевым управлением)

    1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ.).

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      B422343
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

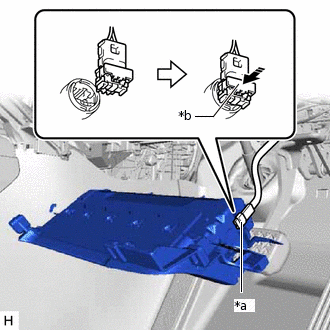

    3. B474870C02

      *a

      Разъем подушки безопасности

      *b

      Кнопка блокировки разъема подушки безопасности
      V113147

      Направление нажатия

      Подсоедините разъем подушки безопасности к подушке безопасности № 1 для защиты ног в сборе.

      Note:

      При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

    4. Нажмите кнопку блокировки разъема подушки безопасности, чтобы установить разъем подушки безопасности.

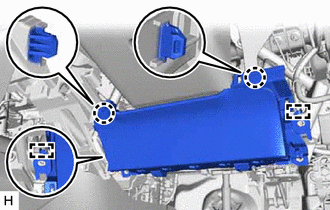

    5. B474868

      Введите в зацепление 2 крепления, чтобы предварительно закрепить подушку безопасности № 1 для защиты ног в сборе.

    6. Введите в зацепление 2 захвата.

    7. Установите подушку безопасности № 1 для защиты ног и закрепите ее 4 болтами.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

      Note:

      Убедитесь, что подушка безопасности № 1 для защиты ног в сборе надежно закреплена без чрезмерных зазоров и не выступает наружу.

  3. УСТАНОВИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Нажмите здесьЩелкните по следующей ссылке

  4. УСТАНОВИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1

    Нажмите здесьЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ПАНЕЛЬ ПРИБОРОВ № 1 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  6. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 2

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением)

    Нажмите здесьЩелкните по следующей ссылке

  9. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьЩелкните по следующей ссылке

  11. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  12. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ КОЖУХА

    Нажмите здесьЩелкните по следующей ссылке

  13. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  14. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    для моделей с 2AR-FE: нажмите здесьЩелкните по следующей ссылке

    Для моделей с A25A-FKS: Нажмите здесьЩелкните по следующей ссылке

    для моделей с 2GR-FKS: нажмите здесьЩелкните по следующей ссылке

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьЩелкните по следующей ссылке

  15. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ

    Нажмите здесьЩелкните по следующей ссылке

  16. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    Нажмите здесьЩелкните по следующей ссылке
