ТОРМОЗНОЙ ВАКУУМНЫЙ ШЛАНГ (для моделей с левосторонним рулевым управлением) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с 6AR-FSE)

   1. Установите 2 фиксатора на шланг между штуцером и обратным клапаном.

   2.

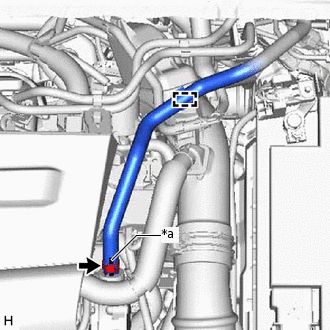

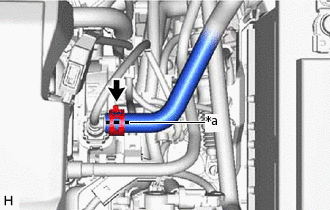

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к вакуумному насосу в сборе и надвиньте хомут, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

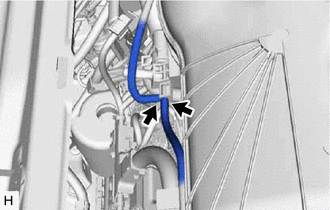

   3. Введите в зацепление зажим, чтобы установить шланг между штуцером и обратным клапаном на шланг воздушного фильтра.

   4.

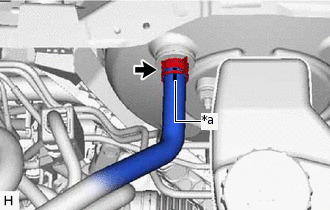

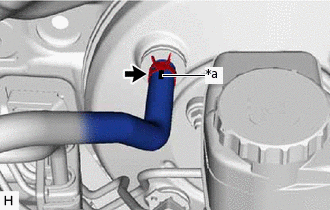

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к усилителю тормозной системы в сборе и сдвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

2. УСТАНОВИТЕ ТРУБОПРОВОД МЕЖДУ ШЛАНГОМ И ШЛАНГОМ № 1 (для моделей с 2AR-FE)

   1.

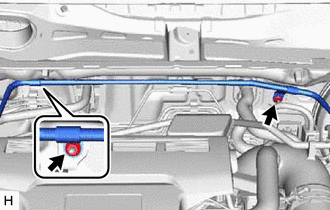

      Установите трубопровод между шлангом и шлангом № 1 и закрепите его 2 гайками.

      5,4 Н*м

      55 кгс*см

      48 фунт-сила-дюймов

3. УСТАНОВИТЕ ТРУБОПРОВОД МЕЖДУ ШТУЦЕРОМ И РАЗЪЕМОМ (для моделей с 2AR-FE)

   1. Установите 2 фиксатора на шланг между штуцером и разъемом.

   2.

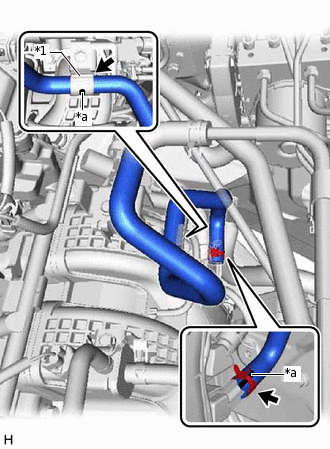

      *1	Хомут вакуумного шланга
      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и соединителем к впускному коллектору и надвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и соединителем нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

   3. Подсоедините шланг между штуцером и разъемом к хомуту вакуумного шланга.

      Note:

      В процессе подсоединения шланга между штуцером и разъемом к хомуту вакуумного шланга убедитесь, что метка, нанесенная краской, совмещена с хомутом вакуумного шланга, как показано на рисунке.

   4.

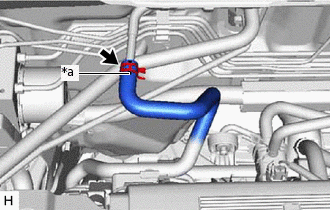

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и разъемом к трубопроводу между шлангом и шлангом № 1 и сдвиньте фиксатор, чтобы его закрепить.

      Note:

      • При подсоединении шланга между штуцером и соединителем нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены к левой стороне автомобиля.

4. УСТАНОВИТЕ ТРУБОПРОВОД МЕЖДУ ОБРАТНЫМ КЛАПАНОМ И РАЗЪЕМОМ (для моделей с 2AR-FE)

   1. Установите 2 фиксатора на шланг между обратным клапаном и разъемом.

   2.

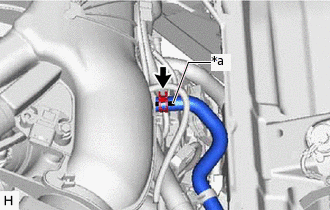

      *a	Метка, нанесенная краской

      Подсоедините шланг между обратным клапаном и соединительной трубкой к трубопроводу между шлангом и шлангом № 1 и сдвиньте фиксатор, чтобы его закрепить.

      Note:

      • При подсоединении шланга между обратным клапаном и разъемом нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

   3. Подсоедините шланг между разъемом и обратным клапаном к усилителю тормозной системы в сборе и сдвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между обратным клапаном и разъемом нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

5. УСТАНОВИТЕ РАЗЪЕМ ВАКУУМНОГО ШЛАНГА № 1 (для моделей с A25A-FKS)

   1. Совместите разъем вакуумного шланга № 1 с вакуумным насосом и соедините их до щелчка в разъеме вакуумного шланга № 1.

      Note:

      • Убедитесь, что на соединяемых частях отсутствуют посторонние частицы.

      • После соединения разъема вакуумного шланга № 1 проверьте надежность соединения вакуумного насоса в сборе и разъема вакуумного шланга № 1, потянув за них.

   2. Подсоедините вакуумный шланг к разъему вакуумного шланга № 1.

6. УСТАНОВИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с A25A-FKS)

   1. Установите 2 фиксатора на шланг между штуцером и обратным клапаном.

   2.

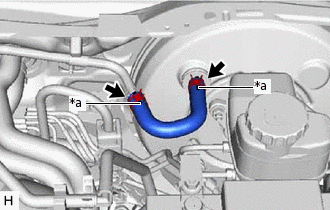

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к разъему вакуумного шланга № 1 и сдвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены к задней стороне автомобиля.

   3.

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к усилителю тормозной системы в сборе и сдвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

7. УСТАНОВИТЕ ВОЗДУШНЫЙ ПАТРУБОК (для моделей с 2GR-FKS)

   1.

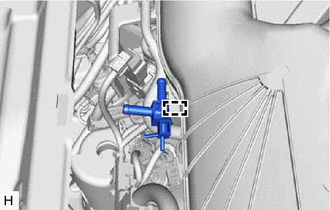

      Введите в зацепление зажим, чтобы подсоединить патрубок подачи воздуха к уравнительному бачку воздухозаборника в сборе.

   2. Установите 2 фиксатора на воздушный патрубок.

   3.

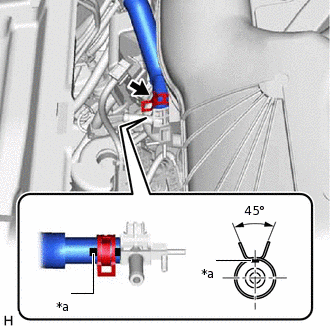

      *a	Метка, нанесенная краской

      Подсоедините воздушный патрубок к патрубку подачи воздуха и сдвиньте фиксатор для его закрепления.

      Note:

      • Убедитесь, что нанесенная краской метка на воздушном патрубке располагается, как показано на рисунке.

      • Убедитесь, что лепестки фиксатора расположены, как показано на рисунке.

   4.

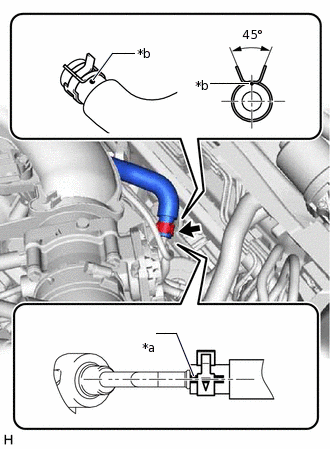

      *a	Метка, нанесенная краской
      *b	Нанесенная краской метка

      Подсоедините воздушный патрубок к вакуумному насосу и сдвиньте фиксатор для его закрепления.

      Note:

      • Убедитесь, что нанесенная краской метка на воздушном патрубке располагается, как показано на рисунке.

      • Убедитесь, что лепестки фиксатора расположены, как показано на рисунке.

   5.

      Подсоедините вакуумный шланг № 2 в сборе к патрубку подачи воздуха.

8. УСТАНОВИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с 2GR-FKS)

   1. Установите 2 фиксатора на шланг между штуцером и обратным клапаном.

   2.

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к патрубку подачи воздуха и сдвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

   3.

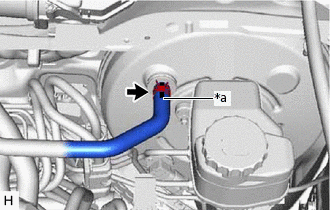

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к усилителю тормозной системы в сборе и сдвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

   4.

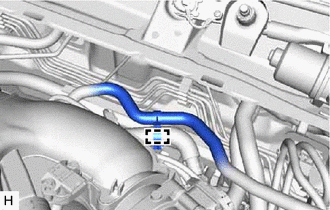

      Введите в зацепление зажим, чтобы подсоединить шланг между штуцером и обратным клапаном к воздушному патрубку.

9. УСТАНОВИТЕ ВЕРХНЮЮ ЦЕНТРАЛЬНУЮ СКОБУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ (для моделей с 2AR-FE, 2GR-FKS)

   Нажмите здесьЩелкните по следующей ссылке

10. УСТАНОВИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с 2AR-FE, 2GR-FKS)

    Нажмите здесьЩелкните по следующей ссылке
