ВЫПУСКНОЙ КОЛЛЕКТОР СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор).

Table 1. Необходимые процедуры после снятия / установки / замены деталей
Заменяемая деталь или выполняемая процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Тяга
Вывод аккумуляторной батареи отсоединен/подсоединен	Выполните калибровку "нуля" датчика положения рулевого колеса	Система предупреждения об уходе с полосы (с участием рулевого управления)	Click here
		Предаварийная система безопасности	Click here
	Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке	Click here
	Сохраните в памяти нейтральное положение рулевого колеса	Система панорамного обзора	Click here
Замена датчика состава топливовоздушной смеси Устранена утечка газов из системы выпуска	Проверка после ремонта	Неравномерный холостой ход и т.п. Функция пуска двигателя и т.д.	Click here

CAUTION:

Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.
Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

ПОРЯДОК ВЫПОЛНЕНИЯ

СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

Нажмите здесьClick here
СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

Нажмите здесьClick here
СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

Нажмите здесьClick here
СНИМИТЕ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ПОДКОС ПОЛА

Нажмите здесьClick here
СНИМИТЕ ПОДКОС СРЕДНЕЙ ПОПЕРЕЧИНЫ ПОЛА

Нажмите здесьClick here
СНИМИТЕ МОНТАЖНУЮ ПАНЕЛЬ КУЗОВА

Нажмите здесьClick here
СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (TWC: задний каталитический нейтрализатор)
CAUTION:
Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

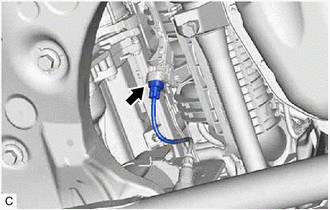

1. Отсоедините разъем подогреваемого кислородного датчика.
2. Выверните 4 болта, снимите 4 пружины и отсоедините приемную трубу в сборе (TWC: задний каталитический нейтрализатор) с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и центральной части выпускной трубы в сборе.
3. Снимите приемную трубу в сборе (TWC: задний каталитический нейтрализатор) от 2 опор выпускной трубы.
4. Снимите 2 прокладки с каталитического нейтрализатора в выпускном коллекторе (TWC: передний каталитический нейтрализатор) и приемной выпускной трубы в сборе (TWC: задний каталитический нейтрализатор).
СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

Нажмите здесьClick here
СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1
CAUTION:
Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

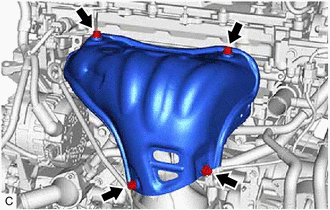

1. Выверните 4 болта и снимите теплозащитный экран выпускного коллектора № 1 с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор).
СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Нажмите здесьClick here

СНИМИТЕ ШТУЦЕР РОГ

CAUTION:

Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

	Болт
	Гайка

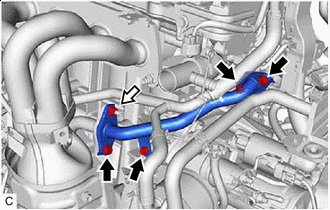

Выверните 4 болта, отверните гайку и снимите штуцер РОГ с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор), охладитель РОГ в сборе и блок цилиндров в сборе.

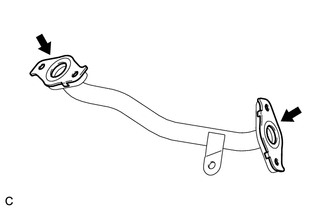

Снимите 2 прокладки охладителя РОГ со штуцера РОГ.

СНИМИТЕ ОПОРУ КОЛЛЕКТОРА
CAUTION:
Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

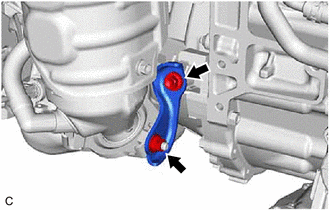

1. Выверните болт, отверните гайку и снимите опору коллектора с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и картер с ребрами жесткости в сборе.
СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2
CAUTION:
Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

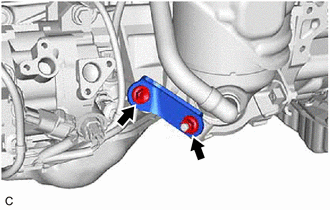

1. Выверните болт, отверните гайку и снимите опору коллектора № 2 с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и картер с ребрами жесткости в сборе.
СНИМИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: передний каталитический нейтрализатор)
CAUTION:
Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

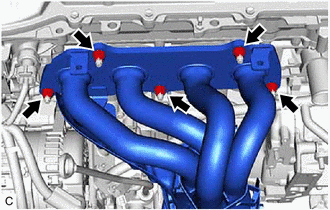

1. Отверните 5 гаек и снимите каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) с головки блока цилиндров в сборе.

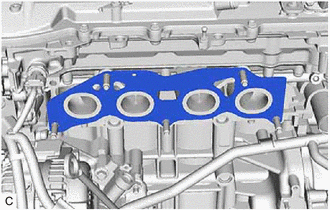

2. Снимите прокладку выпускного коллектора с головки блока цилиндров.
СНИМИТЕ ИЗОЛЯТОР КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА В ВЫПУСКНОМ КОЛЛЕКТОРЕ № 1

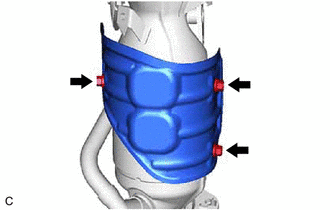

1. Выверните 3 болта и снимите изолятор каталитического нейтрализатора коллектора № 1 с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор).
СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2

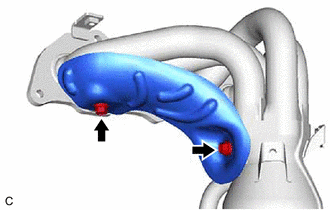

1. Выверните 2 болта и снимите теплозащитный экран выпускного коллектора № 2 с каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор).
СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ
Tip:
Если шпилька деформирована, или повреждена резьба, замените шпильку.
1. С помощью торцевого ключа "TORX" Е8 выверните шпильку из каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор).
