УЛЬТРАЗВУКОВОЙ ДАТЧИК (задний) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК

    1. E380438C04

      *a

      Устройство с неподсоединенным жгутом проводов

      (задний центральный ультразвуковой датчик)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      4 (BI) - 6 (EI)

      Всегда

      10 кОм или более

      4 (BI) - 1 (BO)

      Всегда

      Менее 1 Ом

      5 (SI) - 2 (SO)

      Всегда

      Менее 30 Ом

      6 (EI) - 3 (EO)

      Всегда

      Менее 1 Ом

      Если результат не соответствует заданному, замените задний центральный ультразвуковой датчик.

  2. ПРОВЕРЬТЕ ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК

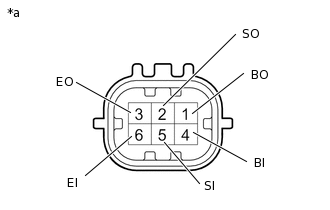

    1. E380438C05

      *a

      Устройство с неподсоединенным жгутом проводов

      (задний угловой ультразвуковой датчик)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      4 (BI) - 6 (EI)

      Всегда

      10 кОм или более

      4 (BI) - 1 (BO)

      Всегда

      Менее 1 Ом

      5 (SI) - 2 (SO)

      Всегда

      Менее 30 Ом

      6 (EI) - 3 (EO)

      Всегда

      Менее 1 Ом

      Если результат не соответствует заданному, замените задний угловой ультразвуковой датчик.
