CAN COMMUNICATION SYSTEM(for RHD) PARTS LOCATION
ILLUSTRATION
*A |
w/ Audio and Visual System (for Radio and Display Type) |
*B |
w/ TOYOTA Parking Assist-sensor System |
*C |
w/ Pre-crash Safety System |
*D |
w/ Seat Memory |
*1 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*2 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*3 |
COMBINATION METER ASSEMBLY |
*4 |
POWER STEERING ECU ASSEMBLY |
*5 |
DLC3 |
*6 |
SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY (STEERING ANGLE SENSOR) |
*7 |
AIR CONDITIONING AMPLIFIER ASSEMBLY |
*8 |
RADIO AND DISPLAY RECEIVER ASSEMBLY |
*9 |
HYBRID VEHICLE CONTROL ECU |
*10 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*11 |
AIRBAG SENSOR ASSEMBLY |
*12 |
CLEARANCE WARNING ECU ASSEMBLY |
*13 |
NETWORK GATEWAY ECU (CENTRAL GATEWAY ECU) |
*14 |
DRIVING SUPPORT ECU ASSEMBLY |
*15 |
POSITION CONTROL ECU AND SWITCH ASSEMBLY |
- |
- |
*a |
Refer to Service Bulletin for installation position. |
- |
- |

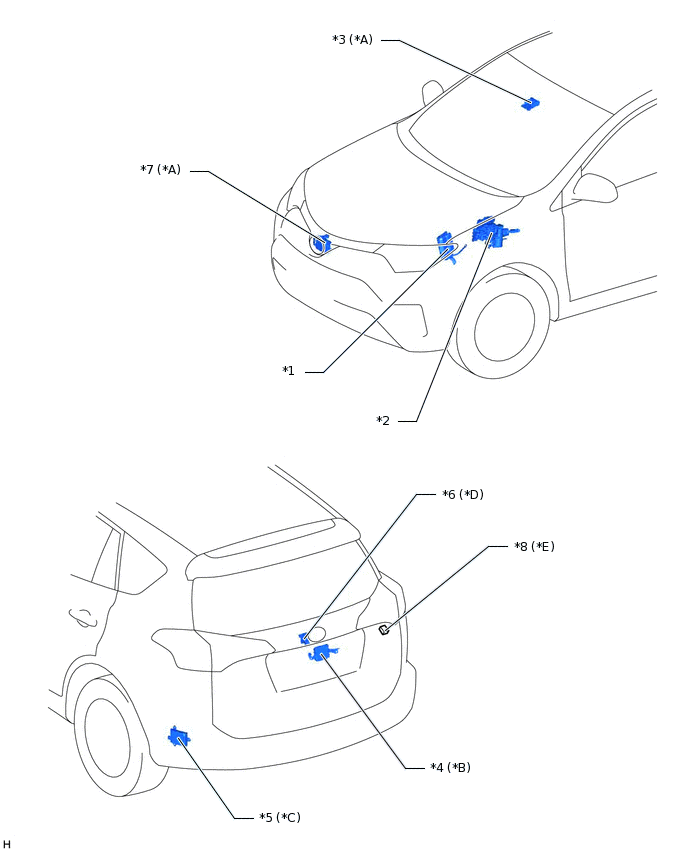

ILLUSTRATION
*A |
w/ Pre-crash Safety System |
*B |
w/ Power Back Door System |
*C |
w/ Blind Spot Monitor System |
*D |
w/ Parking Assist Monitor System (for Camera built-in ECU) |
*E |
w/ Seat Memory |
- |
- |
*1 |
ECM |
*2 |
BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY (SKID CONTROL ECU) |
*3 |
FORWARD RECOGNITION CAMERA |
*4 |
MULTIPLEX NETWORK DOOR ECU |
*5 |
BLIND SPOT MONITOR SENSOR LH |
*6 |
TELEVISION CAMERA ASSEMBLY |
*7 |
MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
*8 |
No. 11 CAN Junction Connector |
ILLUSTRATION
*A |
w/ Power Back Door System |
- |
- |
*1 |
No. 5 CAN Junction Connector |
*2 |
No. 6 CAN Junction Connector |
*3 |
No. 7 CAN Junction Connector |
*4 |
No. 8 CAN Junction Connector |
*5 |
No. 9 CAN Junction Connector |
*6 |
No. 10 CAN Junction Connector |
*7 |
No. 1 CAN Junction Terminal |
*8 |
No. 36 CAN Junction Connector |
