ГИДРАВЛИЧЕСКИЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (ряд 2) УЗЛЫ И ДЕТАЛИ

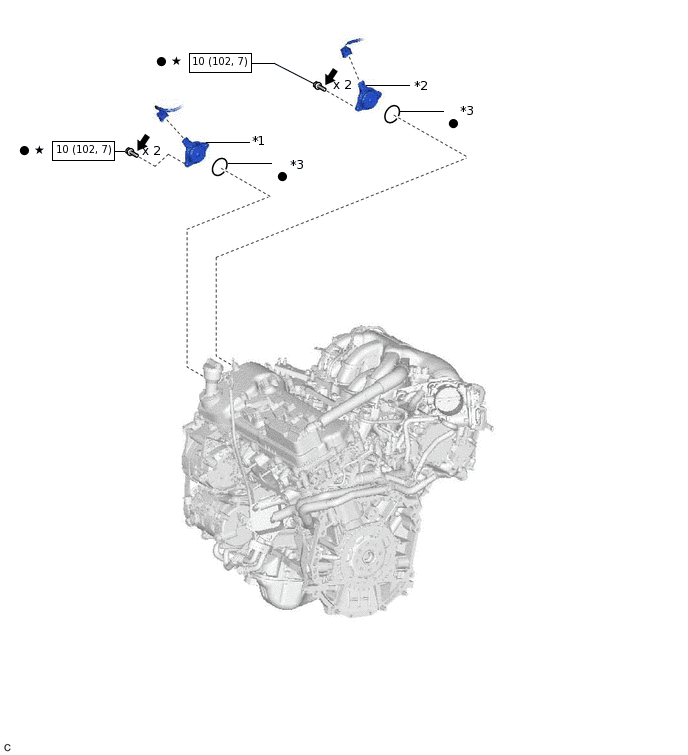

ИЛЛЮСТРАЦИЯ
*1 |
ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на впуске ряда 2) |
*2 |
ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (на выпуске ряда 2) |
*3 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Герметик 1324 |
★ |
Деталь с предварительно нанесенным на нее покрытием |
