ПРИ СНЯТИИ, УСТАНОВКЕ, РЕМОНТЕ И ЗАМЕНЕ ДЕТАЛЕЙ И УЗЛОВ ПОРЯДОК РЕМОНТА ФАРЫ В СБОРЕ

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Если в зоне установки фары имеются повреждения, используйте запасной держатель для выполнения экономичного ремонта.

  • Убедитесь, что фара в сборе не повреждена.


  1. УСТАНОВИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЭЛЕМЕНТА ЗАЩИТЫ ЛЕВОЙ ФАРЫ (для моделей ALPHARD)

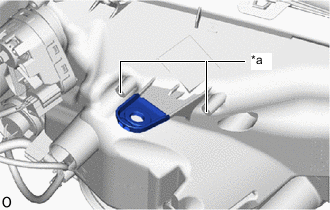

    1. A01IE7HC01
      *a Выступ

      Срежьте часть, обозначенную на рисунке синим цветом, и отшлифуйте место среза наждачной бумагой.

      Note

      После срезки детали поместите верхний держатель элемента защиты левой фары на круглые выступы и аккуратно выровняйте старый кронштейн напильником, если он мешает установке запасного держателя.

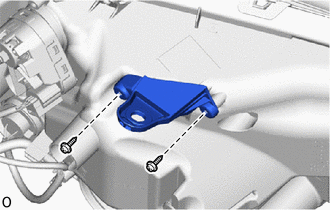

    2. A01IEAU

      Закрепите верхний левый держатель элемента защиты фары 2 винтами.

  2. УСТАНОВИТЕ ЛЕВЫЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЭЛЕМЕНТА ЗАЩИТЫ ФАРЫ № 2 (для моделей ALPHARD)

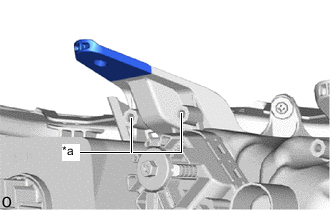

    1. A01IE53C01
      *a Выступ

      Срежьте часть, обозначенную на рисунке синим цветом, и отшлифуйте место среза наждачной бумагой.

      Note

      После срезки детали поместите верхний держатель № 2 элемента защиты левой фары на круглые выступы и аккуратно выровняйте старый кронштейн напильником, если он мешает установке запасного держателя.

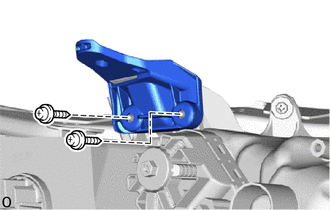

    2. A01IEFO

      Установите верхний держатель элемента защиты левой фары № 2 и закрепите его 2 винтами.

  3. УСТАНОВИТЕ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЭЛЕМЕНТА ЗАЩИТЫ ЛЕВОЙ ФАРЫ (для моделей VELLFIRE)

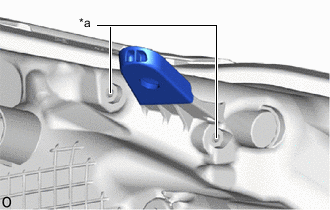

    1. A01IE77C01
      *a Выступ

      Срежьте часть, обозначенную на рисунке синим цветом, и отшлифуйте место среза наждачной бумагой.

      Note

      После срезки детали поместите верхний держатель элемента защиты левой фары на круглые выступы и аккуратно выровняйте старый кронштейн напильником, если он мешает установке запасного держателя.

    2. A01IEE9

      Закрепите верхний левый держатель элемента защиты фары 2 винтами.

  4. УСТАНОВИТЕ ЛЕВЫЙ ВЕРХНИЙ ДЕРЖАТЕЛЬ ЭЛЕМЕНТА ЗАЩИТЫ ФАРЫ № 2 (для моделей VELLFIRE)

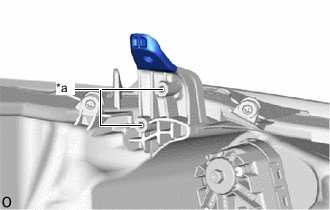

    1. A01IEAOC01
      *a Выступ

      Срежьте часть, обозначенную на рисунке синим цветом, и отшлифуйте место среза наждачной бумагой.

      Note

      После срезки детали поместите верхний держатель № 2 элемента защиты левой фары на круглые выступы и аккуратно выровняйте старый кронштейн напильником, если он мешает установке запасного держателя.

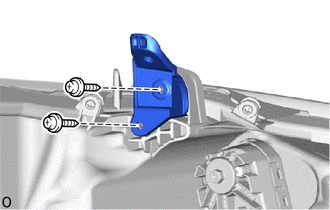

    2. A01IE9L

      Установите верхний держатель элемента защиты левой фары № 2 и закрепите его 2 винтами.
