ВЫПУСКНОЙ КОЛЛЕКТОР УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ

    Tip:

    Если шпилька деформирована или повреждена резьба, замените шпильку.

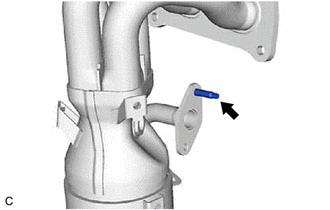

    1. A413928

      С помощью торцевого ключа "TORX" Е8 вверните шпильку в каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор).

      9,5 Н*м

      97 кгс*см

      84 фунт-сила-дюйма

  2. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2

    1. Установите теплозащитный экран выпускного коллектора № 2 на каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и закрепите 2 болтами.

      13,5 Н*м

      138 кгс*см

      10 фунт-сила-футов

  3. УСТАНОВИТЕ ИЗОЛЯТОР КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА В ВЫПУСКНОМ КОЛЛЕКТОРЕ № 1

    1. Установите изолятор каталитического нейтрализатора коллектора № 1 на каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и закрепите 3 болтами.

      13,5 Н*м

      138 кгс*см

      10 фунт-сила-футов

  4. УСТАНОВИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: передний каталитический нейтрализатор)

    1. Установите новую прокладку выпускного коллектора на головку блока цилиндров.

    2. Временно закрепите каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) на головке блока цилиндров в сборе с помощью 5 гаек.

    3. Временно закрепите опору коллектора на каталитическом нейтрализаторе в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и картере с ребрами жесткости болтом и гайкой.

    4. Временно закрепите опору коллектора № 2 на каталитическом нейтрализаторе в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и картере с ребрами жесткости болтом и гайкой.

    5. Установите 2 новые прокладки охладителя РОГ на штуцер РОГ.

    6. Предварительно установите штуцер РОГ на каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор), охладитель РОГ в сборе и блок цилиндров в сборе и закрепите 4 болтами и гайкой.

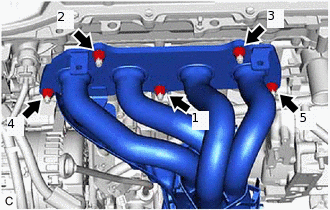

    7. A413924N01

      Затяните 5 гаек в порядке, показанном на рисунке.

      62 Н*м

      632 кгс*см

      46 фунт-сила-футов

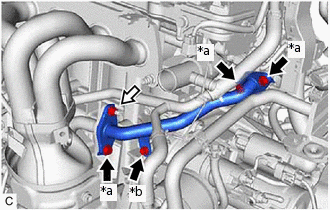

    8. A413921C02
      V100135

      Болт
      V100136

      Гайка

      *a

      Болт (A)

      *b

      Болт (B)

      Затяните 4 болта и гайку.

      болт (A) и гайка

      36 Н*м

      367 кгс*см

      27 фунт-сила-футов

      Болт (B)

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

  5. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА

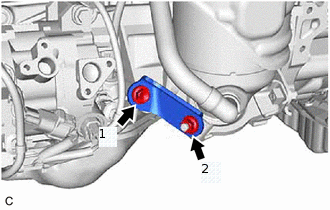

    1. A413922N01

      Затягивайте болт и гайку в порядке, показанном на рисунке.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

  6. УСТАНОВИТЕ ОПОРУ КОЛЛЕКТОРА № 2

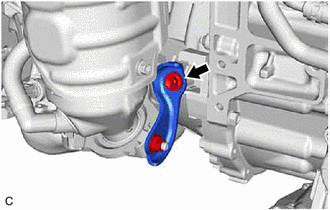

    1. A415502

      Затяните болт.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

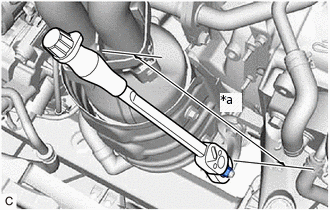

    2. A413935C01

      *a

      Длина плеча динамометрического ключа

      С помощью разрезной головки 14 мм затяните гайку.

      Номинальный момент затяжки

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьЩелкните по следующей ссылке

      • При использовании разрезной головки на 14 мм (длина рычага 25 мм (0,984 дюйма)) + динамометрический ключ (длина рычага 180 мм (7,09 дюйма)):

        37,8 Н*м (385 кгс*см, 28 фунт-сил*фут)

  7. УСТАНОВИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1

    1. Установите теплозащитный экран выпускного коллектора № 1 на каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и закрепите 4 болтами.

      12 Н*м

      122 кгс*см

      9 фунт-сила-футов

  9. УСТАНОВИТЕ ГЕНЕРАТОР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (TWC: задний каталитический нейтрализатор)

    1. A128853

      При помощи штангенциркуля замерьте длину пружины сжатия в свободном состоянии.

      Минимальная длина в свободном состоянии (спереди)

      41,5 мм (1,63 дюйма)

      Минимальная длина в свободном состоянии (сзади)

      38,5 мм (1,52 дюйма)

      Если свободная длина меньше минимально допустимой, замените пружину сжатия.

    2. Временно установите 2 новые прокладки на каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и приемной выпускной трубе в сборе (TWC: задний каталитический нейтрализатор).

    3. A181728C68

      *1

      Каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) или приемная труба в сборе (TWC: задний каталитический нейтрализатор)

      *2

      Прокладка

      *a

      Деревянный брусок

      С помощью пластмассового молотка и деревянного бруска запрессуйте прокладку так, чтобы ее поверхность оказалась на одном уровне с каталитическим нейтрализатором в выпускном коллекторе (TWC: передний каталитический нейтрализатор) и приемной выпускной трубой в сборе (TWC: задний каталитический нейтрализатор).

      Note:

      • При установке прокладки соблюдайте ее ориентацию.

      • Повторное использование прокладок запрещено.

      • Действуйте осторожно, чтобы не повредить прокладку.

      • Старайтесь не нажимать на прокладку выпускной трубой при соединении.

    4. Подсоедините приемную трубу в сборе (TWC: задний каталитический нейтрализатор) к 2 опорам выпускной трубы.

    5. Установите приемную трубу в сборе (TWC: задний каталитический нейтрализатор) на каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) и закрепите 2 пружинами сжатия и 2 болтами.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

      A258941C18

      *1

      Каталитический нейтрализатор в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор)

      *2

      Приемная труба в сборе (TWC: задний каталитический нейтрализатор)

      *3

      Прокладка

      *a

      Зазор между фланцами: 8,5 мм (0,335 дюйма)
      Tip:

      После установки убедитесь, что зазоры между фланцами каталитического нейтрализатора в выпускном коллекторе в сборе (TWC: передний каталитический нейтрализатор) вместе с приемной трубой в сборе (TWC: задний каталитический нейтрализатор) в продольном и поперечном направлениях сопоставимы.

    6. Установите приемную трубу в сборе (TWC: задний каталитический нейтрализатор) на центральную выхлопную трубу и закрепите ее 2 пружинами сжатия и 2 болтами.

      43 Н*м

      438 кгс*см

      32 фунт-сила-фута

      A258941C37

      *1

      Приемная труба в сборе (TWC: задний каталитический нейтрализатор)

      *2

      Центральная выпускная труба в сборе

      *3

      Прокладка

      *a

      Зазор между фланцами: 6,5 мм (0,256 дюйма)
      Tip:

      После установки проверьте, что пространство между фланцами приемной выпускной трубы (TWC: задний каталитический нейтрализатор) и центральной выпускной трубой в продольном и поперечном направлениях одинаковые.

    7. Подсоедините разъем подогреваемого кислородного датчика.

  11. УСТАНОВИТЕ МОНТАЖНУЮ ПАНЕЛЬ КУЗОВА

    Нажмите здесьЩелкните по следующей ссылке

  12. УСТАНОВИТЕ ПОДКОС СРЕДНЕЙ ПОПЕРЕЧИНЫ ПОЛА

    Нажмите здесьЩелкните по следующей ссылке

  13. УСТАНОВИТЕ ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ПОДКОС ПОЛА

    Нажмите здесьЩелкните по следующей ссылке

  14. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

    Нажмите здесьЩелкните по следующей ссылке

  15. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

    Нажмите здесьЩелкните по следующей ссылке

  16. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылке

  17. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылке
