АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником) Цепь микрофона между микрофоном и радиоприемником

ОПИСАНИЕ

По этой цепи радиоприемник в сборе подает питание на микрофон телефона в сборе, а микрофон телефона в сборе передает сигналы микрофона в радиоприемник в сборе.

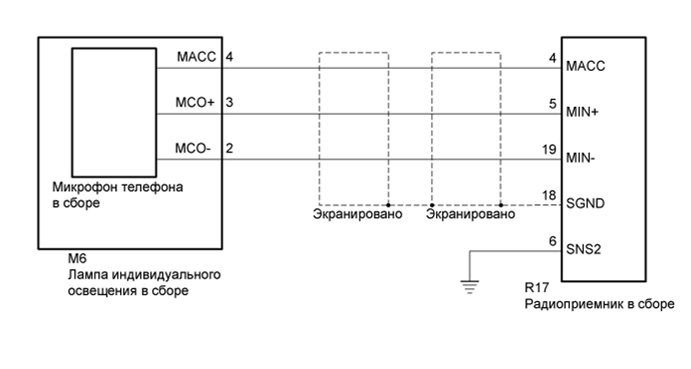

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01DZ19E07

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)


    1. Отсоедините разъем R17 радиоприемника.

    2. Отсоедините разъем M6 лампы индивидуального освещения в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      R17-6 (SNS2) - масса Всегда Менее 1 Ом
      R17-4 (MACC) - M6-4 (MACC) Всегда Менее 1 Ом
      R17-5 (MIN+) - M6-3 (MCO+) Всегда Менее 1 Ом
      R17-19 (MIN-) - M6-2 (MCO-) Всегда Менее 1 Ом
      R17-4 (MACC) - масса Всегда 10 кОм или более
      R17-5 (MIN+) - масса Всегда 10 кОм или более
      R17-19 (MIN-) - масса Всегда 10 кОм или более
      R17-18 (SGND) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

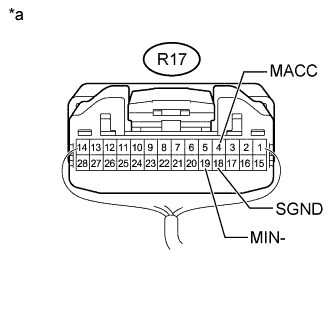

    1. A01E0GGE02
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      R17-4 (MACC) - масса Замок зажигания в положении ACC 4-6 В

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      R17-18 (SGND) - масса Всегда Менее 1 Ом
      R17-19 (MIN-) - масса Всегда Менее 1 Ом

    NG

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

    OK

  3. ПРОВЕРЬТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ


    1. Замените микрофон телефона в сборе заведомо исправным (см. стр. Click here).

    2. Убедитесь в исчезновении неисправности.

      OK
      Неисправность пропала.

    NG

    ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ Click here

    OK

    КОНЕЦ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ НЕИСПРАВЕН)
