СИСТЕМА ОСВЕЩЕНИЯ, диагностические DTC:B243D и B243E

Код DTC Наименование DTC
B243D Неисправность вентилятора левой фары ближнего света
B243E Неисправность вентилятора правой фары ближнего света

ОПИСАНИЕ

Этот DTC выводится при неисправности вентилятора фары ближнего света и низкой яркости фары ближнего света.

ЭБУ левой фары выдает DTC B243D и B243E.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B243D

Неисправность вентилятора левой фары ближнего света

Вентилятор левой фары ближнего света в сборе неисправен, и яркость фары ближнего света низка.

  • Вентилятор левой фары

  • Левая фара

  • ЭБУ управления левой фарой

B243E

Неисправность вентилятора правой фары ближнего света

Вентилятор правой фары ближнего света в сборе неисправен, и яркость фары ближнего света низка.

  • Вентилятор правой фары

  • Правая фара

  • ЭБУ управления правой фарой

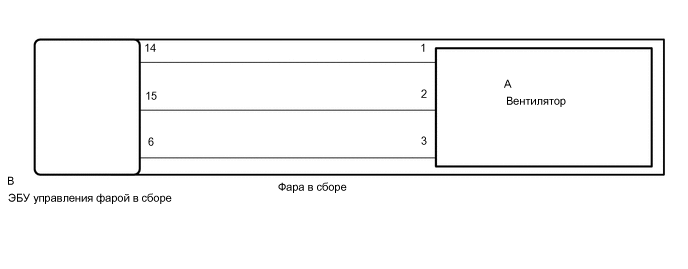

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E301616E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

После замены ЭБУ управления левой фарой в сборе необходимо выполнить регистрацию информации об автомобиле и инициализацию.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Включите зажигание двигателя (IG).

    2. Включите фары с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    DTC B243D или B243E не выводятся

    DTC B243D выводится

    DTC B243E выводится
    DTC B243D или B243E не выводятся

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    DTC B243E выводится

    ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ФАРЫClick here

    DTC B243D выводится

  3. ПРОВЕРЬТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

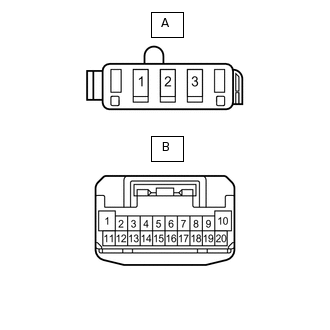

    1. E299168E02

      Снимите левый блок фары.

      Нажмите здесьClick here

    2. Снимите вентилятор левой фары с блока левой фары.

      Нажмите здесьClick here

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A-1 - B-14

      Всегда

      Менее 1 Ом

      A-2 - B-15

      Всегда

      Менее 1 Ом

      A-3 - B-6

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  4. ЗАМЕНИТЕ ВЕНТИЛЯТОР ЛЕВОЙ ФАРЫ

    1. Временно замените вентилятор левой фары новым или заведомо исправным.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    DTC B243D не выводится

    DTC B243D выводится
    DTC B243D не выводится

    КОНЕЦ (ВЕНТИЛЯТОР ЛЕВОЙ ФАРЫ НЕИСПРАВЕН)

    DTC B243D выводится

    ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьClick here

  7. ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ФАРЫ

    1. E299168E02

      Снимите правый блок фары.

      Нажмите здесьClick here

    2. Снимите вентилятор правой фары с блока правой фары.

      Нажмите здесьClick here

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A-1 - B-14

      Всегда

      Менее 1 Ом

      A-2 - B-15

      Всегда

      Менее 1 Ом

      A-3 - B-6

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПРАВУЮ ФАРУ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  8. ЗАМЕНИТЕ ВЕНТИЛЯТОР ПРАВОЙ ФАРЫ

    1. Временно замените вентилятор правой фары новым или заведомо исправным.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  9. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  10. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    DTC B243E не выводится

    DTC B243E выводится
    DTC B243E не выводится

    КОНЕЦ (ВЕНТИЛЯТОР ПРАВОЙ ФАРЫ НЕИСПРАВЕН)

    DTC B243E выводится

    ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьClick here
