СИСТЕМА КАРДАННЫХ ВАЛОВ


  1. ОПИСАНИЕ


    1. Передний карданный вал (в моделях с полным приводом)


      1. Используются 2-шарнирные карданные валы.

        B002NDMC01
        *A для моделей производства Toyota Motor Thailand Co., Ltd. (TMT), PT. Toyota Motor Manufacturing Indonesia (TMMIN) или Arab American Vehicle Co. (AAV) *B для моделей производства Toyota South Africa Motors (Pty) Ltd. (TSAM)
        *a Шарнир Гука - -
        B002NKU Со стороны переднего дифференциала B002N8P Сторона раздаточной коробки

    2. Задний карданный вал


      1. Используются 3-шарнирные карданные валы.

        Figure 1. для моделей с механической трансмиссией R151

        B002NMGC01
        *A Для моделей производства TMT *B Для моделей производства TMMIN
        *a Шарнир Гука - -
        B002NKU Сторона трансмиссии B002N8P Со стороны заднего дифференциала

        Figure 2. для моделей с механической трансмиссией RC60 или RC61

        B002N4NC01
        *A Для моделей производства TMT или TMMIN *B Для моделей производства TSAM
        *a Шарнир Гука - -
        B002NKU Сторона трансмиссии B002N8P Со стороны заднего дифференциала

        Figure 3. для моделей с автоматической трансмиссией AC60E

        B002NAVC01
        *A для моделей изготовления TMT или AAV с двигателем 2TR-FE или 2GD-FTV *B для моделей изготовления TMT или TMMIN с двигателем 1GR-FE
        *C для моделей производства TMMIN с двигателем 2TR-FE или 2GD-FTV *D для моделей производства TSAM с двигателем 2TR-FE или 2GD-FTV
        *E для моделей изготовления TSAM с двигателем 1GD-FTV - -
        *a Шарнир Гука - -
        B002NKU Сторона трансмиссии B002N8P Со стороны заднего дифференциала

        Figure 4. Для моделей с механической трансмиссией R151F

        B002N6DC01
        *A Для моделей производства TMT *B Для моделей производства TMMIN
        *C Для моделей производства TSAM - -
        *a Шарнир Гука - -
        B002NKU Сторона трансмиссии B002N8P Со стороны заднего дифференциала

        Figure 5. Для моделей с механической трансмиссией RC61F

        B002NMHC01
        *A Для моделей производства TMT *B Для моделей производства TSAM
        *a Шарнир Гука - -
        B002NKU Сторона трансмиссии B002N8P Со стороны заднего дифференциала

        Figure 6. Для моделей с автоматической трансмиссией A750F

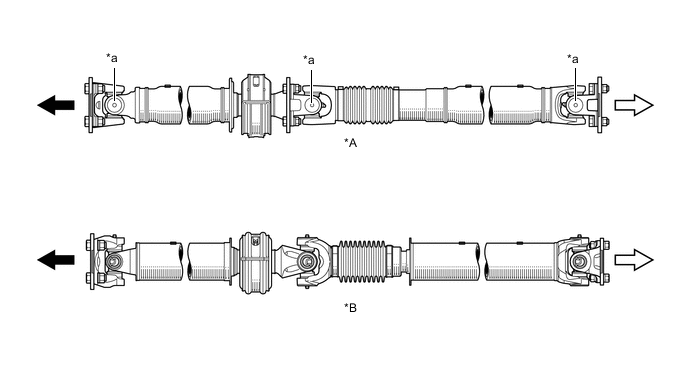

        B002NDVC01
        *A Для моделей производства TMMIN *B Для моделей производства TSAM
        *a Шарнир Гука - -
        B002NKU Сторона трансмиссии B002N8P Со стороны заднего дифференциала

        Figure 7. Модели с автоматической трансмиссией AC60F

        B002NQJC01
        *A

        • для моделей изготовления TMT или AAV с двигателем 2TR-FE

        • для моделей изготовления TMT или TMMIN с двигателем 2GD-FTV

        		 *B

        • для моделей изготовления TMT, TMMIN или AAV с двигателем 1GR-FE

        • для моделей изготовления TMT или TMMIN с двигателем 1GD-FTV
        *C для моделей изготовления TMMIN с двигателем 2TR-FE *D для моделей изготовления TSAM с двигателем 2TR-FE
        *E для моделей производства TSAM с двигателем 1GR-FE или 1GD-FTV - -
        *a Шарнир Гука - -
        B002NKU Сторона трансмиссии B002N8P Со стороны заднего дифференциала
