СИСТЕМА ОСВЕЩЕНИЯ, диагностические коды неисправностей DTC: B2439 и B243A

Код DTC Наименование DTC
B2439 Цепь левой фары
B243A Цепь правой фары

ОПИСАНИЕ

Этот DTC выводится, когда ЭБУ системы управления фарами получает ненормальный сигнал от блока фары.

ЭБУ левой фары выдает DTC B2439 и B243A.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B2439

Цепь левой фары

Неисправность источника света ЭБУ левой фары в сборе

  • ЭБУ управления левой фарой

  • Левая фара

  • Блок левой фары в сборе

B243A

Цепь правой фары

Неисправность источника света ЭБУ правой фары в сборе

  • ЭБУ управления правой фарой

  • Правая фара

  • Блок правой фары в сборе

СХЕМА СОЕДИНЕНИЙ

E301516E01
E301517E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

После замены ЭБУ управления левой фарой в сборе необходимо выполнить регистрацию информации об автомобиле и инициализацию.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    DTC B2439 и B243A не выводятся

    Выводится DTC B2439

    DTC B243A выводится
    DTC B2439 и B243A не выводятся

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    DTC B243A выводится

    ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯClick here

    Выводится DTC B2439

  3. ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ

    Результат

    Перейдите к

    для моделей со светодиодными фарами

    для моделей с галогенными и светодиодными фарами
    для моделей с галогенными и светодиодными фарами

    ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ФАРЫClick here

    для моделей со светодиодными фарами

  4. ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ФАРЫ

    1. E299165E02

      Снимите левый блок фары.

      Нажмите здесьClick here

    2. Снимите блок левой фары в сборе с блока левой фары.

      Нажмите здесьClick here

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A-1 - E-8

      Всегда

      Менее 1 Ом

      A-2 - B-1

      Всегда

      Менее 1 Ом

      B-2 - C-1

      Всегда

      Менее 1 Ом

      C-2 - E-7

      Всегда

      Менее 1 Ом

      D-1 - F-4

      Всегда

      Менее 1 Ом

      D-2 - F-3

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  5. ЗАМЕНИТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Временно замените левую фару в сборе новой или заведомо исправной.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  7. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейти к

    DTC B2439 не выводится.

    DTC B2439 выводится
    DTC B2439 не выводится.

    КОНЕЦ (БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ НЕИСПРАВЕН)

    DTC B2439 выводится

    ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьClick here

  8. ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ФАРЫ

    1. Снимите левый блок фары.

      Нажмите здесьClick here

    2. E299166E02

      Снимите блок левой фары в сборе с блока левой фары.

      Нажмите здесьClick here

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A-1 - B-4

      Всегда

      Менее 1 Ом

      A-2 - B-5

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  9. ЗАМЕНИТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Временно замените левую фару в сборе новой или заведомо исправной.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  10. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  11. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейти к

    DTC B2439 не выводится.

    DTC B2439 выводится
    DTC B2439 не выводится.

    КОНЕЦ (БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ НЕИСПРАВЕН)

    DTC B2439 выводится

    ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьClick here

  12. ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ

    Результат

    Перейдите к

    для моделей со светодиодными фарами

    для моделей с галогенными и светодиодными фарами
    для моделей с галогенными и светодиодными фарами

    ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ФАРЫClick here

    для моделей со светодиодными фарами

  13. ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ФАРЫ

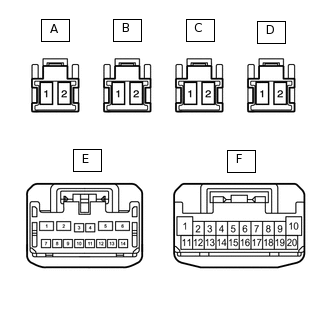

    1. E299165C01

      Снимите правый блок фары.

      Нажмите здесьClick here

    2. Снимите блок правой фары в сборе с блока правой фары.

      Нажмите здесьClick here

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A-1 - E-8

      Всегда

      Менее 1 Ом

      A-2 - B-1

      Всегда

      Менее 1 Ом

      B-2 - C-1

      Всегда

      Менее 1 Ом

      C-2 - E-7

      Всегда

      Менее 1 Ом

      D-1 - F-4

      Всегда

      Менее 1 Ом

      D-2 - F-3

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПРАВУЮ ФАРУ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  14. ЗАМЕНИТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    Result

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  15. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  16. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    DTC B243A не выводится

    DTC B243A выводится
    DTC B243A не выводится

    КОНЕЦ (БЛОК ПРАВОЙ ФАРЫ В СБОРЕ НЕИСПРАВЕН)

    DTC B243A выводится

    ЗАМЕНИТЕ ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ В СБОРЕ

    Нажмите здесьClick here

  17. ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ФАРЫ

    1. E299166E03

      Снимите правый блок фары.

      Нажмите здесьClick here

    2. Снимите блок правой фары в сборе с блока правой фары.

      Нажмите здесьClick here

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A-1 - B-4

      Всегда

      Менее 1 Ом

      A-2 - B-5

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПРАВУЮ ФАРУ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  18. ЗАМЕНИТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    1. Временно замените правую фару в сборе новой или заведомо исправной.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  19. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  20. ПРОВЕРЬТЕ DTC

    1. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейти к

    DTC B2439 не выводится.

    DTC B2439 выводится
    DTC B2439 не выводится.

    КОНЕЦ (БЛОК ПРАВОЙ ФАРЫ В СБОРЕ НЕИСПРАВЕН)

    DTC B2439 выводится

    ЗАМЕНИТЕ ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ В СБОРЕ

    Нажмите здесьClick here
