СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) Не работают все функции блокировки и разблокировки дверей системы посадки, но функции системы дистанционного управления замками дверей работают

Код DTC Наименование DTC
Не работают все функции блокировки и разблокировки дверей системы посадки, но функции системы дистанционного управления замками дверей работают

ОПИСАНИЕ

Когда двери блокируются и разблокируются с помощью функций системы дистанционной блокировки дверей, обмен данными между приемником системы управления замками дверей и ЭБУ сертификации (ЭБУ электронного ключа зажигания) происходит нормально. Если функции блокировки и разблокировки системы посадки не работают, в настройках может быть включена функция отмены системы посадки, возможны нарушения связи между передатчиком электронного ключа и автомобилем, либо могут присутствовать электромагнитные помехи.

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Система посадки и запуска (функция посадки) использует системы передачи данных LIN и CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы посадки и запуска (функции посадки) следует только после подтверждения нормальной работы систем передачи данных.

    Нажмите здесьClick here

  • При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.

  • Убедитесь, что в автомобиле отсутствуют передатчики электронных ключей в сборе.

  • Перед выполнением проверки убедитесь, что код DTC B1242 (системы дистанционной блокировки дверей) не выводится.

    Нажмите здесьClick here

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) или передатчика электронного ключа см. меры предосторожности.

    Нажмите здесьClick hereClick here

  • После ремонта убедитесь, что коды DTC не выводятся снова.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

    1. Приводя в действие выключатель системы блокировки дверей на главном переключателе сети мультиплексной связи, убедитесь, что двери блокируются и разблокируются в соответствии с состоянием выключателя.

      Нажмите здесьClick here

      OK

      Дверные замки работают надлежащим образом.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"

    Нажмите здесьClick here

    СООТВ

  2. ПРОВЕРЬТЕ ПРОХОЖДЕНИЕ РАДИОВОЛН

    1. Поместите передатчик электронного ключа в месте, показанном на рисунке ниже, и проверьте работу.

      Tip:

      • Когда передатчик электронного ключа находится вблизи наружной ручки передней двери в сборе (для двери водителя) или антенны электронного ключа (вне багажного отделения), вероятность интерференции снижается, и можно проверить, является ли интерференция волн причиной признака неисправности.

      • Если результат проверки работы указывает на то, что неисправность проявляется в определенном месте или в определенное время, высока вероятность интерференции. Кроме того, причиной помех могут быть дополнительно установленные устройства. Если данные устройства установлены, снимите их и выполните проверку работы.

      • Помехами Если автомобиль находится рядом с радиовещательными антенн, больших видеоизображение отображается, систем дистанционного открывания гаражных дверей, камер безопасности дистанционной системы безопасности, "HOME" и т. д. В этом случае переместите автомобиль в другое место и проверьте, имеются ли улучшения.

      • При наличии прибора для контроля электромагнитного излучения, например, измерителя уровня сигнала, изучите зону, проведя измерения как в низкочастотном диапазоне (который используется антеннами автомобиля для формирования области обнаружения ключа), так и в высокочастотном диапазоне (который используется передатчиком электронного ключа для передачи данных), чтобы выявить места, где действуют электромагнитные помехи.

      • Передающая волна системы дистанционного управления замками дверей и системы посадки идентичны, но логика волн различается. По этой причине возможно, что влиянию интерференции подвергается только система дистанционной блокировки дверей или только система посадки.

      1. B416800C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        Примерно 0,3 м (0,984 фута)

        Расположите передатчик электронного ключа в сборе на расстоянии примерно 0,3 м (0,984 фута) от наружной ручки передней двери в сборе (со стороны водителя) и выполните проверку операций блокировки и разблокировки двери водителя функцией посадки.

        Tip:

        Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от заднего бампера, обмен данными невозможен.

      2. B416801C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        Примерно 0,3 м (0,984 фута)

        Расположите передатчик электронного ключа в сборе на расстоянии примерно 0,3 м (0,984 фута) от наружной ручки передней двери в сборе (со стороны переднего пассажира) и выполните проверку операций блокировки и разблокировки двери переднего пассажира функцией посадки.

        Tip:

        Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от заднего бампера, обмен данными невозможен.

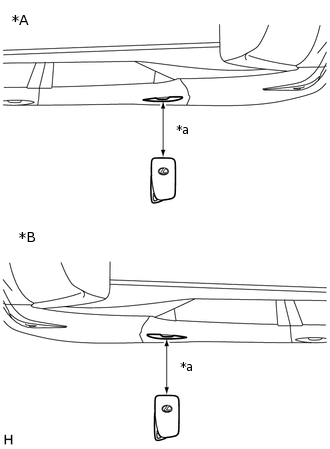

      3. B416802C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        Примерно 0,3 м (0,984 фута)

        Расположите передатчик электронного ключа в сборе на расстоянии примерно 0,3 м (0,984 фута) от наружной ручки задней двери в сборе (со стороны водителя) и выполните проверку операций блокировки и разблокировки задней двери (со стороны водителя) функцией посадки.

        Tip:

        Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от заднего бампера, обмен данными невозможен.

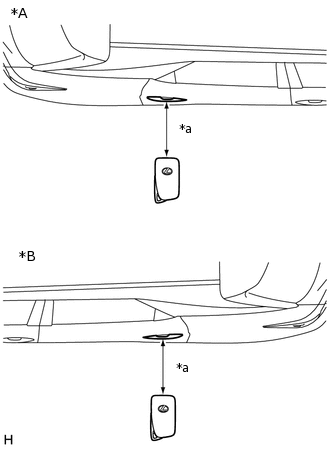

      4. B416803C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        Примерно 0,3 м (0,984 фута)

        Расположите передатчик электронного ключа в сборе на расстоянии примерно 0,3 м (0,984 фута) от наружной ручки задней двери в сборе (со стороны переднего пассажира) и выполните проверку операций блокировки и разблокировки задней двери (со стороны переднего пассажира) функцией посадки.

        Tip:

        Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от заднего бампера, обмен данными невозможен.

      5. B416815C01

        *a

        Примерно 0,3 м (0,984 фута)

        Поднесите передатчик электронного ключа в сборе к антенне электронного ключа (снаружи багажного отделения) на расстояние приблизительно 0,3 м (0,984 фута) и проверьте функцию открывания двери багажного отделения системы посадки.

        Tip:

        Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от заднего бампера, обмен данными невозможен.

    Result

    Result

    Перейти К

    При проверке всех функций системы возникают сбои

    A

    Результаты всех проверок в норме

    Б

    При проверке некоторых функций сбои не возникают

    C
    B

    ПОДВЕРГАЕТСЯ ИНТЕРФЕРЕНЦИИ

    C

    ПЕРЕЙДИТЕ К ДРУГОЙ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    A

  3. ПРОВЕРЬТЕ РЕЖИМ ДИАГНОСТИКИ КЛЮЧА

    1. Проверьте следующие антенны в режиме диагностики ключа.

      Body Electrical > Entry&Start > Utility

      Информация на дисплее прибора

      Communication Check (Key Diag Mode)

    2. Выберите либо канал 1, либо канал 2 и выполните проверку в режиме диагностики ключа для каждого канала.

      1. B416800C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте антенну электронного ключа (двери водителя):

        Когда передатчик электронного ключа находится на расстоянии 0,7 - 1 м (2,30 - 3,28 фута) от наружной ручки передней двери (для двери водителя), убедитесь, что звучит зуммер системы дистанционной блокировки дверей.

        Tip:

        • Выберите либо канал 1, либо канал 2 и выполните проверку в режиме диагностики ключа для каждого канала.

        • Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

      2. B416801C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте антенну электронного ключа (двери переднего пассажира):

        Когда передатчик электронного ключа находится на расстоянии 0,7 - 1 м (2,30 - 3,28 фута) от наружной ручки передней двери (для двери переднего пассажира), убедитесь, что звучит зуммер системы дистанционной блокировки дверей.

        Tip:

        • Выберите либо канал 1, либо канал 2 и выполните проверку в режиме диагностики ключа для каждого канала.

        • Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

      3. B416802C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте антенну электронного ключа (задней двери (со стороны водителя)):

        Когда передатчик электронного ключа находится на расстоянии 0,7 - 1 м (2,30 - 3,28 фута) от наружной ручки задней двери (со стороны водителя), убедитесь, что звучит зуммер системы дистанционной блокировки дверей.

        Tip:

        • Выберите либо канал 1, либо канал 2 и выполните проверку в режиме диагностики ключа для каждого канала.

        • Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

      4. B416803C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте антенну электронного ключа (задней двери (со стороны переднего пассажира)):

        Когда передатчик электронного ключа находится на расстоянии 0,7 - 1 м (2,30 - 3,28 фута) от наружной ручки задней двери (со стороны переднего пассажира), убедитесь, что звучит зуммер системы дистанционной блокировки дверей.

        Tip:

        • Выберите либо канал 1, либо канал 2 и выполните проверку в режиме диагностики ключа для каждого канала.

        • Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

      5. B416815C01

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте антенну электронного ключа (снаружи багажного отделения):

        Когда передатчик электронного ключа в сборе находится на расстоянии 0,7-1 м (2,30-3,28 фута) от антенны электронного ключа (снаружи багажного отделения), убедитесь, что звучит зуммер системы дистанционного управления замками дверей.

        Tip:

        • Выберите либо канал 1, либо канал 2 и выполните проверку в режиме диагностики ключа для каждого канала.

        • Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

        OK

        Зуммер системы дистанционного управления замками дверей звучит.

    Result

    Result

    Перейти К

    При проверке во всех режимах диагностики возникают сбои

    А

    При проверке в некоторых режимах диагностики возникают сбои (дверные генераторы)

    Б

    При проверке в некоторых режимах диагностики возникают сбои (снаружи багажного отделения)

    C

    При проверке во всех режимах диагностики сбои не возникают

    D
    B

    ПЕРЕЙДИТЕ К ДРУГОЙ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    C

    ПЕРЕЙДИТЕ К ДРУГОЙ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    D

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИЕЙ (ЭБУ ЭЛЕКТРОННЫМ КЛЮЧОМ ЗАЖИГАНИЯ В СБОРЕ)

    A

  4. ПРОВЕРЬТЕ ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА

    1. Проверьте, имеется ли другой передатчик электронного ключа в сборе, уже зарегистрированный в автомобиле.

    Result

    Result

    Перейдите к

    Другого зарегистрированного передатчика электронного ключа в сборе нет

    А

    Другой зарегистрированный передатчик электронного ключа в сборе есть

    Б
    B

    ПРОВЕРЬТЕ ДЕЙСТВИЕ ФУНКЦИИ БЛОКИРОВКИ СИСТЕМЫ ПОСАДКИClick here

    A

  5. РЕГИСТРАЦИЯ ПЕРЕДАТЧИКА ЭЛЕКТРОННОГО КЛЮЧА В СБОРЕ (НОВЫЙ ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА В СБОРЕ)

    1. Зарегистрируйте новый передатчик электронного ключа в сборе.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. ПРОВЕРЬТЕ ДЕЙСТВИЕ ФУНКЦИИ БЛОКИРОВКИ СИСТЕМЫ ПОСАДКИ

    1. С помощью другого зарегистрированного передатчика электронного ключа в сборе убедитесь, что функция посадки работает нормально.

      Нажмите здесьClick here

    Result

    Result

    Перейдите к

    Функции системы посадки работают нормально

    А

    Функции системы не работают должным образом

    Б
    А

    КОНЕЦ (ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА В СБОРЕ НЕИСПРАВЕН)

    Б

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
