СИСТЕМА ОСВЕЩЕНИЯ, диагностический DTC: B1244

Код DTC Наименование DTC
B1244 Неисправность в цепи датчика освещения

ОПИСАНИЕ

Датчик автоматического управления освещением определяет интенсивность окружающего света, преобразует ее в электрический сигнал и передает его в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи). В зависимости от данного сигнала главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) включает и выключает фары и задние фонари.

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) выдает DTC B1244.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B1244

Неисправность в цепи датчика освещения

  • Неисправность датчика автоматического управления освещением.

  • Обрыв или короткое замыкание в цепи датчика автоматического управления освещением.

  • Датчик автоматического управления освещением

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Жгут проводов или разъем

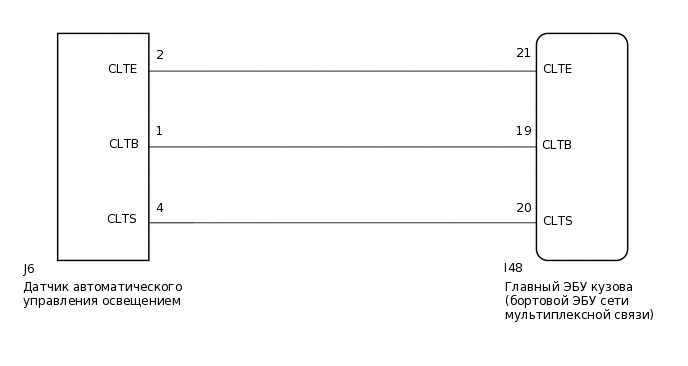

СХЕМА СОЕДИНЕНИЙ

E240319E10

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • В случае замены главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

  • Поскольку аккумуляторная батарея системы блокировки дверей устанавливается между аккумуляторной батареей автомобиля и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи), перед выполнением данной процедуры диагностики сначала выполните проверку без снятия с автомобиля, чтобы убедиться в отсутствии неисправностей в цепи питания главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).*

    *: для моделей с батареей системы блокировки дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      Body Electrical > Main Body > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      Body Electrical > Main Body > Trouble Codes

    Результат

    Перейти К

    DTC B1244 не выводится.

    DTC B1244 выводится
    DTC B1244 не выводится.

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

    DTC B1244 выводится

  3. СНИМИТЕ ПОКАЗАНИЯ GTS (ОСВЕЩЕННОСТЬ ДАТЧИКА ОСВЕЩЕНИЯ)

    1. При помощи GTS считайте данные в режиме "Data List" .

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Light Sensor Illuminance

      Освещенность датчика управления освещением

      0–17600 люкс

      Значение зависит от уровня окружающей освещенности

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Light Sensor Illuminance

      OK

      На дисплее отображается значение, соответствующее нормальному состоянию.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесьЩелкните по следующей ссылке

    NG

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ)

    1. Отсоедините разъем I48 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Отсоедините разъем J6 датчика автоматического управления освещением.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I48-21 (CLTE) - J6-2 (CLTE)

      Всегда

      Менее 1 Ом

      I48-19 (CLTB) - J6-1 (CLTB)

      Всегда

      Менее 1 Ом

      I48-20 (CLTS) - J6-4 (CLTS)

      Всегда

      Менее 1 Ом

      I48-21 (CLTE) - масса

      Всегда

      10 кОм или более

      I48-19 (CLTB) - масса

      Всегда

      10 кОм или более

      I48-20 (CLTS) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

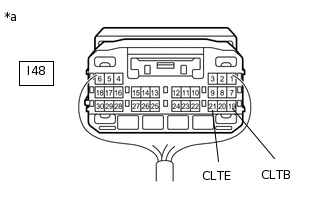

    1. E203228C14

      *a

      Устройство с подсоединенным жгутом проводов

      (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

      Снимайте распределительный блок панели приборов в сборе и главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) как единый узел, не отсоединяя разъемы.

      Для моделей с левосторонним рулевым управлением:

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с правосторонним рулевым управлением:

      Нажмите здесьЩелкните по следующей ссылке

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Номинальное значение

      I48-19 (CLTB) - I48-21 (CLTE)

      Зажигание выключено

      Менее 1 В

      Зажигание включено (IG)

      11—14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  6. ПРОВЕРЬТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

    1. Проверьте датчик системы автоматического управления освещением.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Для моделей с левосторонним рулевым управлением:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с правосторонним рулевым управлением:

    Нажмите здесьЩелкните по следующей ссылке

    NG

    ЗАМЕНИТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

    Нажмите здесьЩелкните по следующей ссылке
