ЗАМЕЧАНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ, ОТНОСЯЩИЕСЯ К РАБОТЕ - МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ С ПОДУШКАМИ БЕЗОПАСНОСТИ SRS


  1. ОБРАЩЕНИЕ С АВТОМОБИЛЕМ, ПОВРЕЖДЕННЫМ ПРИ СТОЛКНОВЕНИИ


    1. Описание порядка проверки подушек безопасности системы SRS см. в Руководстве по ремонту TOYOTA.

    2. Если во время ремонта существует опасность ударного воздействия на передние датчики системы SRS, боковые датчики системы SRS переднего пола, дверные боковые датчики системы SRS, задние датчики системы SRS, боковые датчики системы SRS № 2 или ЭБУ системы SRS в сборе, обязательно снимите эти датчики заранее.

    3. Запрещается подвергать передние датчики системы SRS, боковые датчики системы SRS переднего пола, дверные боковые датчики системы SRS, задние датчики системы SRS, боковые датчики системы SRS № 2 или ЭБУ системы SRS в сборе воздействию высоких температур.

    4. Проверьте, не повреждены и не расплавились ли разъемы и жгуты проводов, поскольку некоторые участки подушек безопасности и преднатяжителей ремней безопасности во время срабатывания могут разогреваться до нескольких сотен градусов.

  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕКТРОСВАРОЧНЫХ МАШИН


    1. Проверьте диагностические коды неисправностей (DTC).


      1. Если отображается один или несколько кодов DTC:


        • Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        • Отсоедините разъемы всех неисправных цепей.

        • Отсоедините разъем центрального блок управления системы SRS.

      2. Если коды DTC НЕ отображаются:


        • Проверьте электрические жгуты проводов и разъемы на наличие повреждений.

        • Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        • Отсоедините разъем центрального блок управления системы SRS.

  3. РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

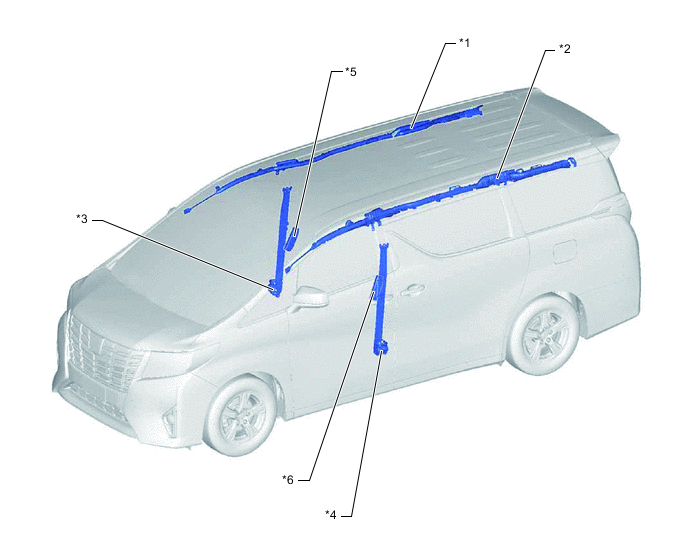

    B006JTSC01
    *1 ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ *2 ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ
    *3 ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ *4 ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
    *5 ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ *6 ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

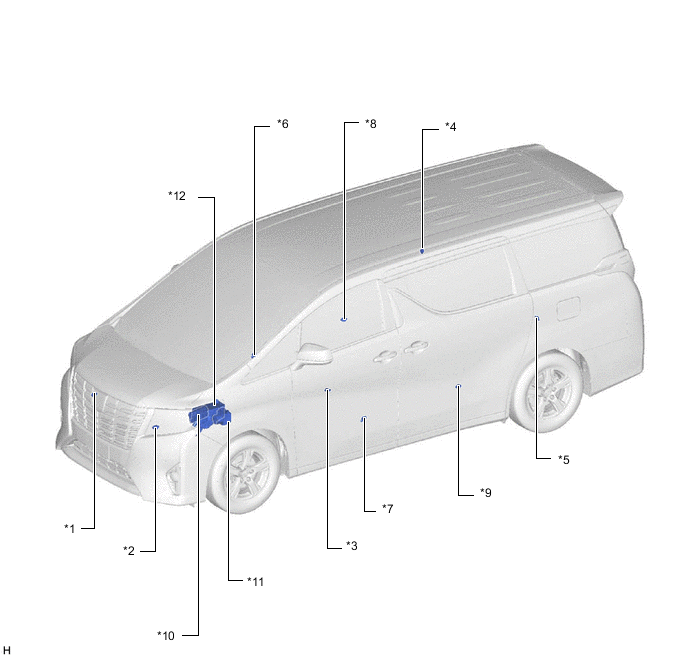

    B006JRKC02
    *1 ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS *2 ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS
    *3 БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS В ПЕРЕДНЕМ ПОЛУ *4 ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS
    *5 ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS *6 ПРАВЫЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ДВЕРИ
    *7 ЛЕВЫЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ДВЕРИ *8 ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ
    *9 ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS № 2 В СБОРЕ *10 ECM
    *11 БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) *12

    БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА

    - ПРЕДОХРАНИТЕЛЬ ECU-B № 1

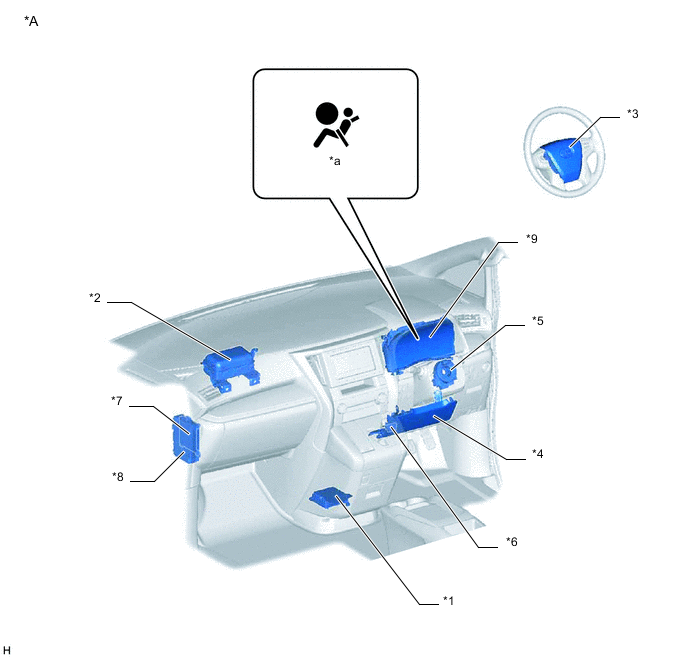

    B006JPWC01
    *A Для моделей с правосторонним рулевым управлением - -
    *1 ЭБУ СИСТЕМЫ SRS В СБОРЕ *2 ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА
    *3 КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ *4 ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ
    *5 ВИТОЙ КАБЕЛЬ В СБОРЕ *6 DLC3
    *7 ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) *8

    ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ

    - ПРЕДОХРАНИТЕЛЬ A/BAG-IG2

    - ПРЕДОХРАНИТЕЛЬ METER
    *9 ЩИТОК ПРИБОРОВ В СБОРЕ - -
    *a КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS - -

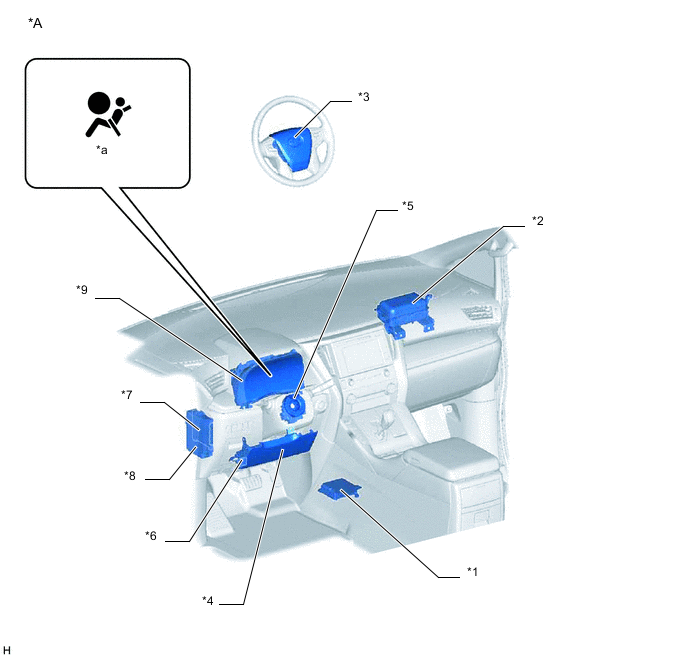

    B006JPFC01
    *A Для моделей с левосторонним рулевым управлением - -
    *1 ЭБУ СИСТЕМЫ SRS В СБОРЕ *2 ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА
    *3 КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ *4 ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ
    *5 ВИТОЙ КАБЕЛЬ В СБОРЕ *6 DLC3
    *7 ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) *8

    ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ

    - ПРЕДОХРАНИТЕЛЬ A/BAG-IG2

    - ПРЕДОХРАНИТЕЛЬ METER
    *9 ЩИТОК ПРИБОРОВ В СБОРЕ - -
    *a КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS - -
