ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже рассматриваются операции (такие как регулировка, калибровка, инициализация и регистрация), которые надлежит выполнять после замены или снятия и установки деталей в случае снятия/установки датчика присутствия пассажира.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Линк
Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
		Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Cистема помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного заднего обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

CAUTION:

• Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой подушек безопасности SRS.

  Нажмите здесьClick hereClick here

• Работайте в защитных перчатках. Острые края деталей могут травмировать руки.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick hereClick here

2. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

   Нажмите здесьClick here

3. ОТСОЕДИНИТЕ ПАНЕЛЬ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick here

4. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для стандартных сидений)

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick here

5. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК № 1 ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для стандартных сидений)

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick here

6. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК № 1 ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для спортивных сидений)

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick here

7. СНИМИТЕ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (для спортивных сидений)

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick here

8. СНИМИТЕ ВНУТРЕННИЙ ЗАЩИТНЫЙ ЩИТОК ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick here

9. СНИМИТЕ СПИНКУ ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ

   Tip:

   Порядок выполнения работ такой же, как для сиденья водителя.

   Нажмите здесьClick here

10. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ (для стандартных сидений)

    Tip:

    Порядок выполнения работ такой же, как для сиденья водителя.

    Нажмите здесьClick here

11. СНИМИТЕ ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА (ПОДУШКУ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ) (для стандартных сидений)

    1.

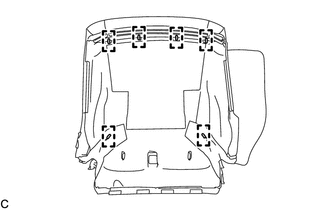

       Для моделей без системы регулировки подушки сиденья:

       1. Снимите 6 витковых пружин.

    2.

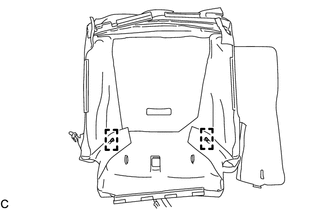

       Для моделей с системой регулировки подушки сиденья

       1. Снимите 2 витковые пружины.

    3.

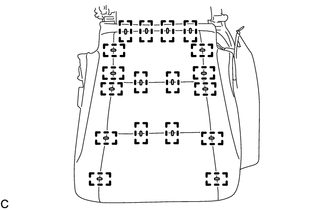

       Освободите 18 витковых пружин и снимите датчик присутствия пассажира (подушку раздельного переднего сиденья) с обивки подушки раздельного переднего сиденья.

12. СНИМИТЕ ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА (ПОДУШКУ ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ) (для сидений спортивного типа)

    1. Для моделей с системой подогрева сидений:

       1.

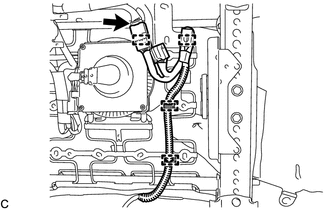

          Отсоедините разъем.

       2. Расцепите 4 зажима.

    2.

       Отсоедините разъем.

    3.

       Освободите захват, чтобы отсоединить разъем.

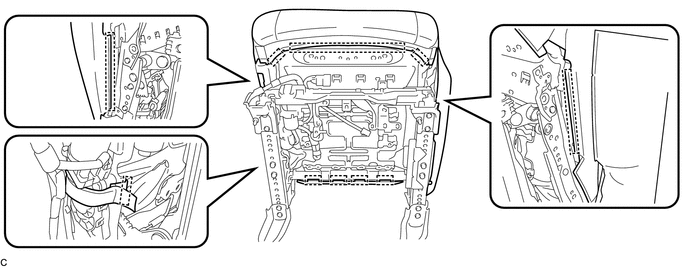

    4. Освободите 10 креплений и снимите датчик присутствия пассажира (подушку раздельного переднего сиденья с обивкой).
