ТОРМОЗНОЙ ВАКУУМНЫЙ ШЛАНГ (для моделей с левосторонним рулевым управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с 2AR-FE, 2GR-FKS)

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ВЕРХНЮЮ ЦЕНТРАЛЬНУЮ СКОБУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ (для моделей с 2AR-FE, 2GR-FKS)

    Нажмите здесьЩелкните по следующей ссылке

  3. СНИМИТЕ ТРУБОПРОВОД МЕЖДУ ОБРАТНЫМ КЛАПАНОМ И РАЗЪЕМОМ (для моделей с 2AR-FE)

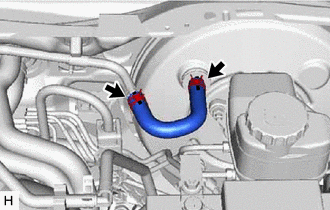

    1. C375958

      Сдвиньте фиксатор и отсоедините шланг между обратным клапаном и разъемом от усилителя тормозной системы.

    2. Сдвиньте фиксатор и отсоедините шланг между обратным клапаном и соединительной трубкой от трубопровода между шлангом и шлангом № 1.

    3. Снимите 2 фиксатора со шланга между обратным клапаном и разъемом.

  4. ОТСОЕДИНИТЕ ТРУБОПРОВОД МЕЖДУ ШТУЦЕРОМ И РАЗЪЕМОМ (для моделей с 2AR-FE)

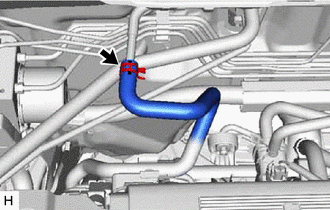

    1. C375959

      Сдвиньте фиксатор и отсоедините шланг между штуцером и соединительной трубкой от трубопровода между шлангом и шлангом № 1.

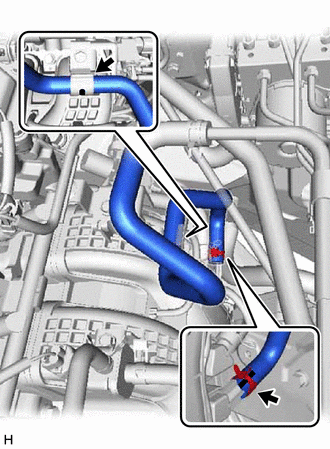

    2. C375963

      Разъедините шланг между штуцером и разъемом и хомут вакуумного шланга.

    3. Сдвиньте фиксатор и отсоедините шланг между штуцером и разъемом от впускного коллектора.

    4. Снимите 2 фиксатора со штуцера шланга между штуцером и разъемом.

  5. СНИМИТЕ ТРУБОПРОВОД МЕЖДУ ШЛАНГОМ И ШЛАНГОМ № 1 (для моделей с 2AR-FE)

    1. C375960

      Отверните 2 гайки и снимите трубопровод между шлангом и шлангом № 1.

  6. СНИМИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с A25A-FKS)

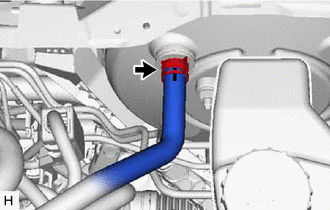

    1. C373425

      Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от усилителя тормозной системы в сборе.

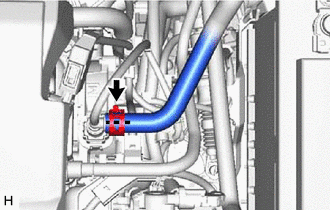

    2. C373424

      Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от разъема вакуумного шланга № 1.

    3. Снимите 2 фиксатора со шланга между штуцером и обратным клапаном.

  7. СНИМИТЕ РАЗЪЕМ ВАКУУМНОГО ШЛАНГА № 1 (для моделей с A25A-FKS)

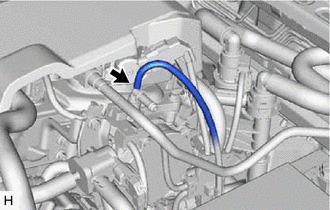

    1. C373404

      Отсоедините вакуумный шланг от разъема вакуумного шланга № 1.

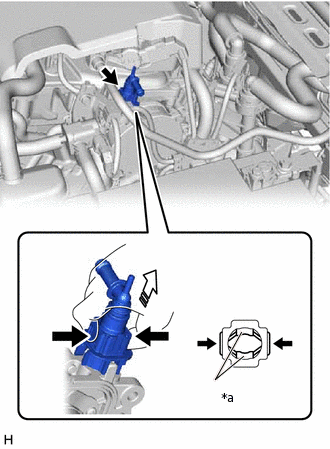

    2. C373406C01

      *a

      Фиксатор
      V100135

      Зажмите
      V113148

      Вытяните

      Сожмите фиксатор разъема вакуумного шланга № 1, затем стяните разъем вакуумного шланга № 1 с вакуумного насоса в сборе.

      Note:

      Разъем вакуумного шланга № 1 следует отсоединять вручную.

  8. СНИМИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ (для моделей с 2GR-FKS)

    1. C375943

      Расцепите зажим, чтобы отсоединить шланг между штуцером и обратным клапаном от воздушного патрубка.

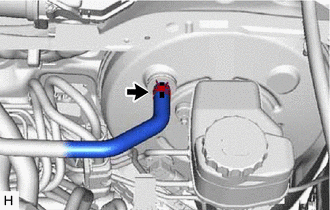

    2. C375944

      Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от усилителя тормозной системы в сборе.

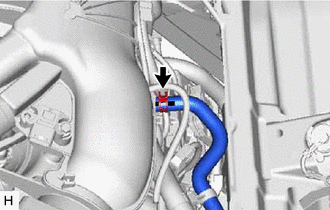

    3. C375945

      Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от патрубка подачи воздуха.

    4. Снимите 2 фиксатора со шланга между штуцером и обратным клапаном.

  9. СНИМИТЕ ВОЗДУШНЫЙ ПАТРУБОК (для моделей с 2GR-FKS)

    1. C375948

      Отсоедините вакуумный шланг № 2 в сборе от патрубка подачи воздуха.

    2. C375946

      Сдвиньте фиксатор и отсоедините воздушный патрубок от вакуумного насоса.

    3. C375949

      Сдвиньте фиксатор и отсоедините воздушный патрубок от патрубка подачи воздуха.

    4. Снимите 2 фиксатора с воздушного патрубка.

    5. C375951

      Расцепите зажим, чтобы отсоединить патрубок подачи воздуха от уравнительного бачка воздухозаборника в сборе.
