АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) Цепь сигнала заднего хода

ОПИСАНИЕ

Радиоприемник с дисплеем в сборе получает сигнал заднего хода от датчика положения паркинга/нейтрали в сборе*1 или выключателя света заднего хода в сборе*2.

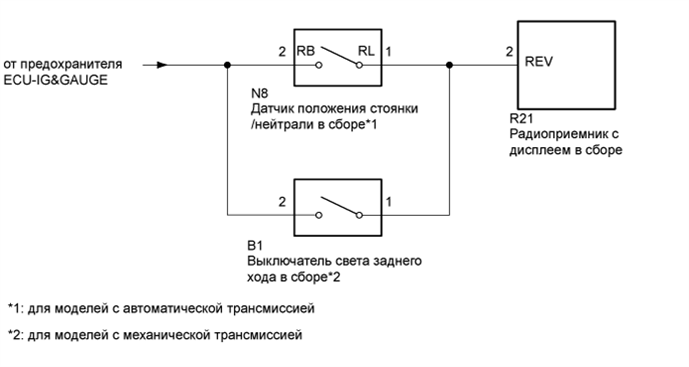

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01E1BLE03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

В случае замены радиоприемника с дисплеем в сборе необходимо выполнять контрактные установки автомобиля для T-Connect.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИГНАЛЫ АВТОМОБИЛЯ (ПРОВЕРКА РАБОТЫ)


    1. A01E310

      Перейдите на экран "Vehicle Signal Check Mode" (режим проверки сигналов автомобиля). [см. операцию "Проверьте сигнал автомобиля" в разделе "Проверка работы" (см. стр. Click here)].

    2. Убедитесь, что значение на экране переключается между ON (ВКЛ) и OFF (ВЫКЛ) в зависимости от положения рычага переключения передач.

      OK
      Положение рычага переключения передач Дисплей
      R ON (ВКЛ)
      Кроме R OFF (ВЫКЛ)

      Tech Tips

      Дисплей обновляется один раз в секунду. В результате изменения положения рычага переключения передач обновление информации на дисплее может происходить с задержкой, и это нормально.


    NG

    ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

  2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

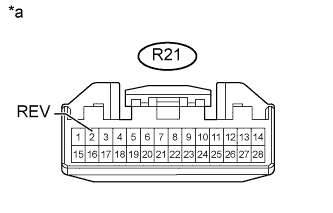

    A01DVDXE81
    Обозначения на рисунке
    *a

    Вид спереди разъема со стороны жгута проводов:

    (к радиоприемнику с дисплеем в сборе)

    1. Отсоедините разъем радиоприемника с дисплеем в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      R21-2 (REV) - масса Зажигание включено, рычаг переключения передач в положении R 7,5 - 14 В
      R21-2 (REV) - масса Зажигание включено, рычаг переключения передач не в положении R Менее 1 В
      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей с автоматической трансмиссией) B
      NG (для моделей с механической трансмиссией) C

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ) Click here

    C

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ) Click here

    А

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ)


    1. Отсоедините разъем R21 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем N8 датчика положения паркинга/нейтрали в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      R21-2 (REV) - N8-1 (RL) Всегда Менее 1 Ом
      R21-2 (REV) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

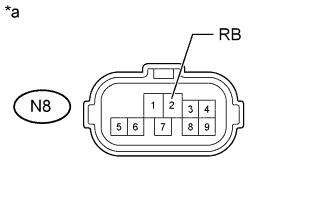

    1. A01DW2SE12
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику положения паркинга/нейтрали в сборе)

      Отсоедините разъем датчика положения паркинга/нейтрали в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      N8-2 (RB) - масса Зажигание включено 11–14 В

      Tech Tips


      • Для моделей с A340E: См. стр. Click here

      • Для моделей с A340F: См. стр. Click here

      • Для моделей с A343E: См. стр. Click here

      • Для моделей с A343F: См. стр. Click here

      • Для моделей с A750E: См. стр. Click here

      • Для моделей с A750F: См. стр. Click here


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ)


    1. Отсоедините разъем R21 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем B1 выключателя света заднего хода.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      R21-2 (REV) - B1-1 Всегда Менее 1 Ом
      R21-2 (REV) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

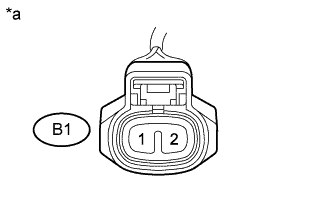

    1. A01DXYXE03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к выключателю света заднего хода в сборе)

      Отсоедините разъем выключателя света заднего хода.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      B1-2 - масса Зажигание включено 11-14 В
      Результат
      Результат Следующий шаг
      OK (R150/R151/R156) А
      OK (R150F/R151F/R156F ) B
      OK (G50) C
      NG D

    B

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ Click here

    C

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ Click here

    D

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    А

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ Click here
