СИСТЕМА ОСВЕЩЕНИЯ, диагностический DTC: B2414

Код DTC Наименование DTC
B2414 Неисправность датчика положения рулевого колеса

ОПИСАНИЕ

ЭБУ левой фары в сборе получает сигналы угла поворота рулевого колеса от витого кабеля с датчиком в сборе.

ЭБУ левой фары выдает DTC B2414.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B2414

Неисправность датчика положения рулевого колеса

Неисправность датчика угла поворота рулевого колеса

  • ЭБУ управления левой фарой

  • Витой кабель с датчиком в сборе

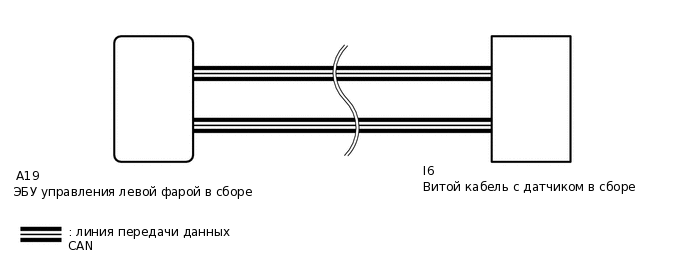

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E299853E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Прежде чем приступать к диагностике для данного DTC, проверьте работу системы передачи данных в соответствии с указаниями раздела "Порядок поиска неисправностей", чтобы подтвердить работоспособность шины CAN.

    Нажмите здесьClick here

  • После замены ЭБУ управления левой фарой в сборе необходимо выполнить регистрацию информации об автомобиле и инициализацию.

    Нажмите здесьClick here

  • Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS), в которую входят такие устройства, как подушки безопасности. Прежде чем приступать к обслуживанию (включая снятие и установку деталей), изучите меры предосторожности при работе с системой SRS.

    Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    DTC B2414 не выводится.

    DTC B2414 выводится
    DTC B2414 не выводится.

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    DTC B2414 выводится

  3. ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

    1. Временно замените витой кабель с датчиком в сборе новым или заведомо исправным.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  4. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    DTC B2414 не выводится.

    DTC B2414 выводится
    DTC B2414 не выводится.

    КОНЕЦ (ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ НЕИСПРАВЕН)

    DTC B2414 выводится

    ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьClick here
