ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции посадки) РЕЖИМЫ DATA LIST / ACTIVE TEST

Note:

  • Значения, указанные в колонке "Нормальное состояние" приведенной ниже таблицы, являются справочными. Принимая решение об исправности той или иной детали, не ориентируйтесь исключительно на них.

  • При использовании GTS с выключенным зажиганием двигателя, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 секунды или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании диагностического прибора TechDoc3 периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между диагностическим прибором TechDoc3 и автомобилем.

  1. DATA LIST

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите диагностический прибор TechDoc3.

    4. Войдите в следующие меню: Body Electrical / Entry&Start, Main Body или Power Source Control / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Entry&Start > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      D-Door Touch Sensor

      Сенсорный датчик двери водителя (датчик разблокировки)

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Прикосновение к сенсорному датчику двери водителя (датчику разблокировки) отсутствует

      ON (ВКЛ): Прикосновение к сенсорному датчику двери водителя (датчику разблокировки)

      • Показывает, включен или выключен датчик разблокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция разблокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика разблокировки.

      P-Door Touch Sensor

      Сенсорный датчик двери переднего пассажира (датчик разблокировки)

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Прикосновение к сенсорному датчику двери переднего пассажира (датчику разблокировки) отсутствует

      ON (ВКЛ): Прикосновение к сенсорному датчику двери переднего пассажира (датчику разблокировки)

      • Показывает, включен или выключен датчик разблокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция разблокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика разблокировки.

      D-Door Trigger Switch

      Сенсорный датчик двери водителя (датчик блокировки)

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Прикосновение к сенсорному датчику двери водителя (датчику блокировки) отсутствует

      ON (ВКЛ): Прикосновение к сенсорному датчику двери водителя (датчику блокировки)

      • Показывает, включен или выключен датчик блокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция блокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика блокировки.

      P-Door Trigger Switch

      Сенсорный датчик двери переднего пассажира (датчик блокировки)

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Прикосновение к сенсорному датчику двери переднего пассажира (датчику блокировки) отсутствует

      ON (ВКЛ): Прикосновение к сенсорному датчику двери переднего пассажира (датчику блокировки)

      • Показывает, включен или выключен датчик блокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция блокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика блокировки.

      Tr/B-Door Unlock SW

      Выключатель электронного ключа багажного отделения

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Выключатель электронного ключа багажного отделения не нажат

      ON (ВКЛ): Выключатель электронного ключа багажного отделения нажат

      • Отображается при включении или выключении выключателя электронного ключа багажного отделения.

      • Когда функция открывания двери багажного отделения системы посадки не работает, этот параметр Data List помогает определить, имеется ли неисправность в выключателе.

      Unmatched Vehicle-ID

      Правильность номера ключа

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      Идентификатор автомобиля, зарегистрированный в автомобиле, отличается от идентификатора автомобиля, зарегистрированного в передатчике электронного ключа (когда в наружную область обнаружения автомобиля вносится ключ от другого автомобиля, в то время как двери заблокированы, для параметра "Unmatched Vehicle-ID" в списке Data List отображается значение "Yes").

      Другие возможные причины:

      • Используется передатчик электронного ключа в сборе от другого автомобиля.

      • Ошибка передачи данных из-за электромагнитных помех.

      • Передатчик электронного ключа в сборе или ЭБУ сертификации (ЭБУ электронного ключа зажигания) неисправен.

      No Response

      Ответ на передачу данных

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      Идентификационные коды автомобиля, зарегистрированные в автомобиле и передатчике электронного ключа в сборе, согласуются, однако ответный сигнал от передатчика электронного ключа в сборе отсутствует. (Если передатчик электронного ключа не находится в области обнаружения, или батарея передатчика разряжена, в результате чего соответствующий код не регистрируется, когда нажимается выключатель блокировки или выключатель зажигания и т.д., для параметра "No Response" в списке Data List отображается значение "Yes". Если в диапазоне НЧ, в котором передает данные автомобиль, или диапазоне РЧ, в котором передает данные передатчик электронного ключа в сборе, действуют электромагнитные помехи, параметр "No Response" в списке Data List также может иметь значение "Yes".)

      Другие возможные причины:

      • Используется передатчик электронного ключа в сборе от другого автомобиля.

      • Передатчик электронного ключа в сборе или ЭБУ сертификации (ЭБУ электронного ключа зажигания) неисправен.

      Unmatch Code or Form

      Правильность формата кода

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      Этот параметр служит индикатором ошибки в данных, передаваемых передатчиком электронного ключа (если в диапазоне РЧ, в котором передает данные ключ, действуют электромагнитные помехи, параметры "Unmatch Code or Form", "No Response", "ID Code Difference(Resp)" и "C Code Difference" в списке Data List могут иметь значение "Yes").

      Другие возможные причины:

      • Используется передатчик электронного ключа в сборе от другого производителя.

      • Передатчик электронного ключа в сборе или ЭБУ сертификации (ЭБУ электронного ключа зажигания) неисправен.

      Key Low Battery

      Батарея передатчика разряжена

      No (нет) или Yes (есть)

      No: Батарея передатчика не разряжена

      Yes: Батарея передатчика разряжена

      Во время передачи данных передатчик электронного ключа в сборе передает в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) информацию о напряжении. Если эта информация указывает на то, что напряжение не превышает 2,2 В, значение "Yes" отображается для параметра "Key Low Battery" в списке Data List. Значение этого параметра Data List следует проверять, когда передатчик электронного ключа в сборе находится при комнатной температуре (пример: при -20°C (-4°F) значение "Yes" может отображаться, даже если используется новая батарея передатчика).

      Power Save Cnt 10 Min.

      Количество включений функции энергосбережения из-за нахождения передатчика электронного ключа в области обнаружения в течение не менее 10 мин

      0-255

      В диапазоне от 0 до 255

      Когда передатчик электронного ключа в сборе находится в области обнаружения снаружи автомобиля, автомобиль и передатчик многократно обмениваются друг с другом данными, что приводит к увеличению потребления энергии от батареи передатчика. От Чтобы не допустить полной разрядки батареи передатчика, если передатчик электронного ключа остается в области обнаружения в течение не менее 10 мин, система посадки и запуска автоматически прекращает работу в наружной области обнаружения находится передатчик электронного ключа. Когда двери блокируются/разблокируются с помощью дистанционного управления или механического ключа, система возобновляет работу.

      Power Save Cnt 5 Days

      Количество включений функции энергосбережения 1 (операций прекращения периодической передачи сигнала наружу автомобиля) из-за того, что двигатель не запускался не менее 5 суток

      0-255

      В диапазоне от 0 до 255

      -

      Power Save Cnt 14 Days

      Количество включений функции энергосбережения 2 (операций запрещения работы датчика блокировки/разблокировки в наружной ручке передней двери в сборе) из-за того, что двигатель не запускался не менее 14 суток

      0-255

      В диапазоне от 0 до 255

      -

      # Codes

      Номера кодов неисправностей

      0-255

      Отображается число зарегистрированных кодов DTC

      -

      ID Code Difference (Resp)

      Правильность идентификационного кода

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      Идентификационный код, зарегистрированный в автомобиле, отличается от идентификационного кода, зарегистрированного в передатчике электронного ключа (если в диапазоне РЧ, в котором передает данные ключ, действуют электромагнитные помехи, параметры "Unmatch Code or Form", "No Response", "ID Code Difference(Resp)" и "C Code Difference" в списке Data List могут иметь значение "Yes").

      Другие возможные причины:

      • Используется передатчик электронного ключа в сборе от другого автомобиля.

      • Передатчик электронного ключа в сборе или ЭБУ сертификации (ЭБУ электронного ключа зажигания) неисправен.

      C Code Difference

      Правильность кода вызова

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      Передатчик электронного ключа передает код отклика в ответ на код вызова от автомобиля, однако код отклика является неправильным (если в диапазоне РЧ, в котором передает данные ключ, действуют электромагнитные помехи, параметры "Unmatch Code or Form", "No Response", "ID Code Difference(Resp)" и "C Code Difference" в списке Data List могут иметь значение "Yes").

      Другие возможные причины:

      • Передатчик электронного ключа в сборе или ЭБУ сертификации (ЭБУ электронного ключа зажигания) неисправен.

      ID Code Difference

      Правильность идентификационного кода системы дистанционной блокировки

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      Идентификационный код, зарегистрированный в автомобиле, отличается от идентификационного кода, зарегистрированного в передатчике электронного ключа в сборе. (Если регистрируемый идентификационный код системы дистанционной блокировки отличается от кодов всех зарегистрированных передатчиков электронных ключей, для параметра "ID Code Difference" в списке Data List отображается значение "Yes". В случае регистрации сигнала системы дистанционной блокировки от передатчика электронного ключа другого автомобиля значение "Yes" отображается для параметра "ID Code Difference(Resp)" списка Data List.)

      Другие возможные причины:

      • Используется передатчик электронного ключа в сборе от другого автомобиля.

      • Ошибка передачи данных из-за внешних помех (РЧ).

      • Передатчик электронного ключа в сборе или ЭБУ сертификации (ЭБУ электронного ключа зажигания) неисправен.

      Different Rolling Code

      Правильность непрерывно изменяющегося кода

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      Непрерывно изменяющийся код, зарегистрированный в автомобиле, отличается от непрерывно изменяющегося кода, зарегистрированного в передатчике электронного ключа в сборе.

      Другие возможные причины:

      • Кнопка передатчика электронного ключа в сборе нажимается не менее 100 раз в месте, где электромагнитные волны не могут достичь автомобиля.

      • Ошибка передачи данных из-за внешних помех (РЧ).

      • Передатчик электронного ключа в сборе или ЭБУ сертификации (ЭБУ электронного ключа зажигания) неисправен.

      Auto Entry Cancel SW

      Интеллектуальная система посадки и запуска

      OFF или ON

      OFF: Интеллектуальная система посадки и запуска не отменена

      ON: Интеллектуальная система посадки и запуска отменена

      По умолчанию функция отключения системы посадки имеет значение OFF (ВЫКЛ). Если клиент просит отключить функции системы интеллектуальной посадки и запуска (функции блокировки и разблокировки дверей при ношении передатчика электронного ключа и т.п.), это можно сделать с помощью функции настройки.

      B Code Difference

      Несоответствие кода В

      No или Yes

      No: обмен данными в норме

      Yes: обмен данными нарушен

      -

      B Code

      Состояние регистрации кода В

      No Regd или Regd

      No Regd: Код B не зарегистрирован правильно

      Regd: Код B зарегистрирован правильно

      -

      Состояние регистрации кода B

      Состояние регистрации кода В

      OK или NG

      ОК: Код B регистрируется надлежащим образом

      NG: Код B не регистрируется надлежащим образом

      -

      Door Unlock Mode2

      Door unlock mode (Режим разблокировки дверей)

      All (все) или Driver (дверь водителя)

      Отображается текущая установка

      -

      Ignition Available Area

      Зона возможного включения зажигания

      Front или All

      Отображается текущая установка

      -

      Parking Wait Time

      Время ожидания при парковке

      0,5 с, 1,5 с, 2,5 с или 5 с

      Отображается текущая установка

      -

      Trunk Open Mode

      Режим открывания багажного отделения системы посадки

      OFF (ВЫКЛ) или ON (ВКЛ)

      Отображается текущая установка

      -

      Touch Activation Over Threshold

      Последовательное выполнение блокировки системой посадки

      Active (активна) или Not Active (не активна)

      Отображается текущая установка

      -

      Wireless Signal Encryption Support

      Шифрование сигнала дистанционного управления выполняется

      No или Yes

      No: Шифрование сигнала дистанционного управления не поддерживается

      Yes: Шифрование сигнала дистанционного управления поддерживается

      -

      Key Low Battery Warning

      Предупреждение о разряде батареи ключа

      OFF (ВЫКЛ) или ON (ВКЛ)

      Отображается текущая установка

      -

      Key Left in Vehicle Buz

      Зуммер оповещения о ключе, оставленном в автомобиле

      OFF (ВЫКЛ) или ON (ВКЛ)

      Отображается текущая установка

      -

      Engine Start Indicator

      Контрольная лампа системы посадки горит

      OFF (ВЫКЛ) или ON (ВКЛ)

      Отображается текущая установка

      -

      Door Unlock Sensor Touch Time Adjust

      Функция, настраивающая необходимую продолжительность прикасания к датчику разблокировки на наружной ручке двери в сборе (на двери водителя), обеспечивающую разблокировку всех дверей

      OFF (ВЫКЛ.), Short (мал.), Middle (средн.) или Long (больш.)

      Отображается текущая установка

      -

      Number of Registered Key Codes

      Число зарегистрированных передатчиков электронного ключа

      0 - 8

      Число зарегистрированных передатчиков электронного ключа

      Можно зарегистрировать до 7 передатчиков электронного ключа в сборе.

      Short in Fr P Side Door Oscillators Circuit (Hist)

      Короткое замыкание в цепи антенны электронного ключа со стороны двери переднего пассажира (история)

      OK или NG (Hist)

      ОК: Цепь антенны электронного ключа со стороны двери переднего пассажира была в нормальном состоянии

      NG (Hist): Цепь антенны электронного ключа со стороны двери переднего пассажира была в ненормальном состоянии

      -

      Short in D Side Door Oscillators Circuit (Hist)

      Короткое замыкание в цепи антенны электронного ключа со стороны двери водителя (история)

      OK или NG (Hist)

      ОК: Цепь антенны электронного ключа со стороны двери водителя была в нормальном состоянии

      NG (Hist): Цепь антенны электронного ключа со стороны двери водителя была в ненормальном состоянии

      -

      Short in Front P Side Door Oscillators Circuit

      Короткое замыкание в цепи антенны электронного ключа со стороны двери переднего пассажира

      OK или NG

      ОК: Цепь антенны электронного ключа со стороны двери переднего пассажира в нормальном состоянии

      NG: Цепь антенны электронного ключа со стороны двери переднего пассажира в ненормальном состоянии

      -

      Short in Driver Side Door Oscillators Circuit

      Короткое замыкание в цепи антенны электронного ключа со стороны двери водителя

      OK или NG

      ОК: Цепь антенны электронного ключа со стороны двери водителя в нормальном состоянии

      NG: Цепь антенны электронного ключа со стороны двери водителя в ненормальном состоянии

      -

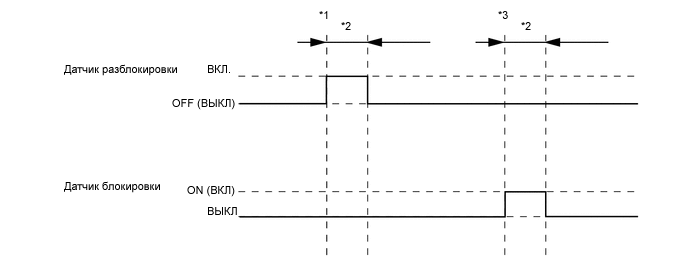

      B251338E08
      Tip:

      • *1: Когда зажигание выключено, все двери закрыты, передатчик электронного ключа в сборе не находится в салоне автомобиля и все двери заблокированы, регистрируется касание датчика разблокировки наружной ручки передней двери в сборе.

      • *2: Приблизительно 150 мс

      • *3: Когда зажигание выключено, все двери закрыты, передатчик электронного ключа в сборе не находится в салоне автомобиля и все двери разблокированы, регистрируется касание датчика блокировки наружной ручки передней двери в сборе.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      ACC SW

      Состояние выключателя зажигания

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Зажигание выключено

      ON (ВКЛ): Выключатель зажигания в положении ACC

      "ON" также отображается при включении зажигания (IG).

      IG SW

      Состояние выключателя зажигания

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Зажигание выключено

      ON (ВКЛ): Зажигание включено (IG)

      "OFF" также отображается при включении зажигания (ACC).

      RR Door Courtesy SW

      Выключатель освещения проема и порога правой задней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Правая задняя дверь закрыта

      ON (ВКЛ): Правая задняя дверь открыта

      -

      D Door Courtesy SW

      Выключатель освещения проема и порога левой задней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Левая задняя дверь закрыта

      ON (ВКЛ): Левая задняя дверь открыта

      -

      FR Door Lock Pos

      Входной сигнал датчика разблокировки правой передней двери

      UNLOCK (ЗАБЛОКИР) или LOCK (РАЗБЛОКИР)

      UNLOCK: Правая передняя дверь разблокирована

      LOCK: Правая передняя дверь заблокирована

      -

      FR Door Courtesy SW

      Сигнал выключателя освещения проема правой передней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Правая передняя дверь закрыта

      ON (ВКЛ): Правая передняя дверь открыта

      -

      FL Door Lock Pos

      Входной сигнал датчика разблокировки левой передней двери

      UNLOCK (ЗАБЛОКИР) или LOCK (РАЗБЛОКИР)

      UNLOCK: Левая передняя дверь разблокирована

      LOCK: Левая передняя дверь заблокирована

      -

      FL Door Courtesy SW

      Сигнал выключателя освещения проема левой передней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Левая передняя дверь закрыта

      ON (ВКЛ): Левая передняя дверь открыта

      -

      RR-Door Lock Pos SW

      Входной сигнал датчика разблокировки правой задней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Правая задняя дверь заблокирована

      ON (ВКЛ): Правая задняя дверь разблокирована

      -

      RL-Door Lock Pos SW

      Сигнал датчика разблокировки левой задней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Левая задняя дверь заблокирована

      ON (ВКЛ): Левая задняя дверь разблокирована

      -

      Luggage Courtesy SW

      Сигнал выключателя освещения проема двери багажного отделения

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): дверь багажного отделения закрыта

      ON (ВКЛ): дверь багажного отделения открыта

      -

      Wireless Buzzer Resp

      Обратная связь зуммера системы дистанционного управления замками дверей для функции системы посадки

      OFF (ВЫКЛ) или ON (ВКЛ)

      Отображается состояние настройки

      -

      Body Electrical > Power Source Control > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Power Supply Condition

      Состояние источника питания

      All OFF, ACC ON, IG ON или ST ON

      All OFF: Зажигание выключено

      ACC ON: Выключатель зажигания в положении ACC

      IG ON: Выключатель зажигания в состоянии ON (ВКЛ) (IG)

      ST ON: Отправка сигнала запроса запуска двигателя

      -

  2. ACTIVE TEST

    Tip:

    Выполнение активной диагностики с использованием GTS дает возможность управлять реле, электровакуумными клапанами, приводами и т.д. без снятия деталей с автомобиля. Такая внешняя функциональная проверка может оказаться очень полезной, поскольку позволяет выявлять эпизодические неисправности, не нарушая монтаж деталей и электропроводки. Выполнение активной диагностики на начальном этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику. В режиме Active Test на дисплей диагностического прибора можно вывести список параметров Data list.

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Entry&Start или Main Body / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Body Electrical > Entry&Start > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Overhead Tuner Power Supply ON

      Приемник системы блокировки дверей

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Power for P-Seat Sens

      Наружная ручка передней двери (со стороны переднего пассажира)

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Multi Channel SW

      Приемник системы управления дверью

      CH1/CH2

      -

      Body Electrical > Main Body > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Door Lock (дверные замки)

      Электродвигатель замка двери

      OFF/Unlock/Lock

      -

      D-Door Unlock

      Электродвигатель замка двери водителя

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Trunk and Back-Door Open

      Электродвигатель замка двери багажного отделения

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Зуммер системы дистанционного управления замками дверей

      Зуммер системы дистанционной блокировки дверей

      OFF (ВЫКЛ) / ON (ВКЛ)

      -
