УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ (для моделей с левосторонним рулевым управлением) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки усилителя тормозной системы в сборе.

Необходимые процедуры после снятия/установки/замены деталей
Заменяемая деталь или процедура Необходимые процедуры Воздействия/нерабочие функции в случае невыполнения Линк
Отсоедините провод от отрицательного вывода аккумуляторной батареи. Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 5 - 60 минут) Система запуска и останова

Click here

Сохраните в памяти нейтральное положение рулевого колеса Система панорамного заднего обзора

Click here

Инициализируйте замок двери багажного отделения Система управления замками дверей

Click here

Инициализируйте сервопривод Система кондиционирования воздуха

Click here

Сброс закрытого положения раздвижной двери Система автоматизированного привода раздвижной двери

Click here

Сброс закрытого положения двери багажного отделения Система автоматизированной двери багажного отделения с электроприводом

Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед снятием главного цилиндра тормозной системы в сборе с усилителя тормозной системы в сборе обязательно устраните разрежение в усилителе тормозной системы.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесь Click here

  2. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ

    Нажмите здесь Click here

  3. СНИМИТЕ ТРУБОПРОВОД МЕЖДУ ШЛАНГОМ И ШЛАНГОМ № 1


    1. B006OJG

      Сдвиньте фиксатор и отсоедините шланг между обратным клапаном и разъемом от усилителя тормозной системы.

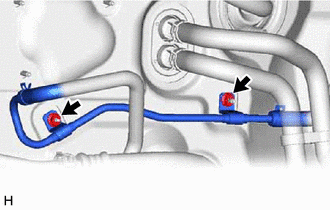

    2. B006RBU

      Отверните 2 гайки и снимите трубопровод между шлангом и шлангом № 1.

  4. ОТСОЕДИНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА

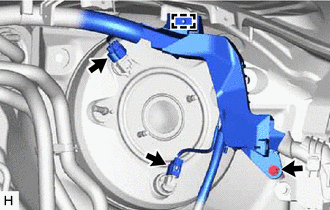

    1. B006RLT

      Отсоедините разъем от датчика разрежения.

    2. Отсоедините разъем от датчика разрежения в сборе.

    3. Выверните болт.

    4. Освободите зажим и отсоедините главный кабель моторного отсека.

  5. СНИМИТЕ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ


    1. B006OJC

      С помощью разрезной головки отсоедините 2 трубопровода тормозной системы от блока управления рабочими цилиндрами тормозов.

    2. Освободите 2 зажима и снимите 2 трубопровода тормозной системы.

      Note


      • Не допускайте деформации или повреждения трубопроводов тормозной системы.

      • Не допускайте попадания в трубопроводы тормозной системы со стороны соединения посторонних частиц, например, грязи или пыли.

  6. ОТСОЕДИНИТЕ ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ С ГЛАВНЫМ ЭБУ КУЗОВА

    Нажмите здесь Click here

  7. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА

    Нажмите здесь Click here

  8. СНИМИТЕ ШТИФТ ШТОКА

    Нажмите здесь Click here

  9. СНИМИТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ


    1. B006NUV

      Отверните 4 гайки и снимите усилитель тормозной системы в сборе с кузова.

      Note

      Не прикладывайте чрезмерного усилия к трубопроводам тормозной системы.

  10. СНИМИТЕ ПРОКЛАДКУ УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ
