ECM УСТАНОВКА

INSTALL NO. 2 ECM BRACKET
1. Install the No. 2 ECM bracket with the 2 screws.

  Torque:

  4.5 N*m { 46 kgf*cm, 40 in.*lbf }
INSTALL NO. 1 ECM BRACKET
1. Install the No. 1 ECM bracket with the 2 screws.

  Torque:

  4.5 N*m { 46 kgf*cm, 40 in.*lbf }
INSTALL ECM

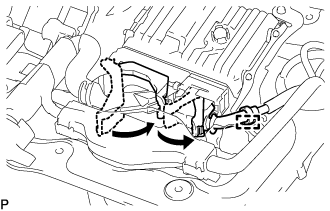

1. Install the ECM, connect the 2 ECM connectors and lower the 2 levers.
  Note

  When connecting the ECM connector, make sure that dirt, water and other foreign matter is not stuck between the ECM connector and ECM.

  Make sure that the 2 levers are securely lowered.
2. Attach the clamp.
3. Install the 3 bolts to the ECM.

  Torque:

  5.5 N*m { 56 kgf*cm, 49 in.*lbf }

  Note

  Do not use an ECM that has been dropped or subjected to a strong impact.
4. Return the floor carpet to its original position.
INSTALL FRONT SEAT ASSEMBLY RH
1. Подсоедините разъем замка ремня безопасности переднего сиденья в сборе и установите переднее сиденье в сборе.
2. Совместите штырь регулятора переднего сиденья в сборе с отверстиями в кузове.
3. Сдвиньте переднее сиденье в сборе в крайнее заднее положение.

  Note

  Убедитесь, что переднее сиденье в сборе надежно зафиксировано.
4. Предварительно затяните 2 болта на передней стороне переднего сиденья в сборе.
5. Выдвиньте переднее сиденье в сборе до упора вперед.

  Note

  Убедитесь, что переднее сиденье в сборе надежно зафиксировано.
6. Предварительно затяните 2 болта на задней стороне переднего сиденья в сборе.
7. Сдвиньте переднее сиденье в сборе в крайнее заднее положение.

  Note

  Убедитесь, что переднее сиденье в сборе надежно зафиксировано.
8. Полностью затяните 2 болта на передней стороне переднего сиденья в сборе, сначала наружный, а затем внутренний.

  Torque:

  39 Н*м { 398 кгс*см, 29 фунт-сила-футов }
9. Выдвиньте переднее сиденье в сборе до упора вперед.

  Note

  Убедитесь, что переднее сиденье в сборе надежно зафиксировано.
10. Полностью затяните 2 болта на задней стороне переднего сиденья в сборе, сначала наружный, а затем внутренний.

  Torque:

  39 Н*м { 398 кгс*см, 29 фунт-сила-футов }
INSTALL SEAT TRACK COVER LH
1. Введите в зацепление захват и установите новый щиток направляющей левого сиденья и закрепите новым фиксатором.
INSTALL FRONT DOOR SCUFF PLATE RH
1. Введите в зацепление 5 фиксаторов, чтобы установить опорную накладку правой передней двери.
CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

Note

When disconnecting the cable, some systems need to be initialized after the cable is reconnected Click here.
PERFORM REGISTRATION

Click here
