АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) Цепь сигнала изображения между радиоприемником и переходником стереогнезда

ОПИСАНИЕ

Эта цепь используется для передачи сигнала изображения от внешнего устройства через переходник стереогнезда № 1 в сборе в радиоприемник с дисплеем в сборе.

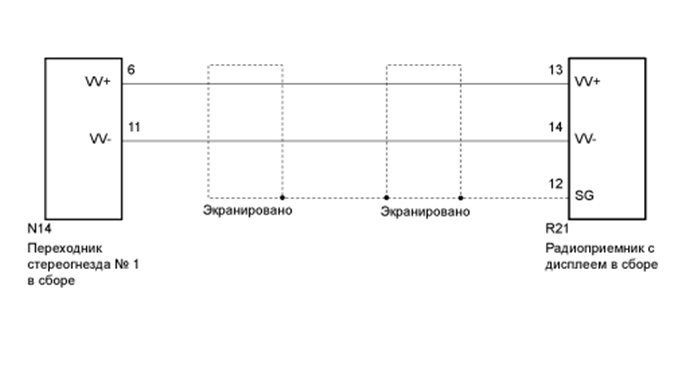

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01DW3GE07

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)


    1. Отсоедините разъем R21 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем N14 переходника стереогнезда № 1 в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      R21-13 (VV+) - N14-6 (VV+) Всегда Менее 1 Ом
      R21-14 (VV-) - N14-11 (VV-)
      R21-13 (VV+) - масса Всегда 10 кОм или более
      R21-14 (VV-) - масса
      R21-12 (SG) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here
