ЗАДНИЙ СПОЙЛЕР ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ

   Нажмите здесьClick here

2. УСТАНОВИТЕ УПЛОТНЕНИЕ ЗАДНЕГО СПОЙЛЕРА № 2

   Tip:

   Перед установкой уплотнения заднего спойлера № 2 разогрейте задний спойлер с помощью нагревательной лампы.

   Table 1. Температура нагрева

   Параметр	Температура
   Задний спойлер	20 - 30°C (68 - 86°F)



   *a	Нагреваемая деталь
   *b	Нагревательная лампа

   CAUTION:

   • Не прикасайтесь к нагревательной лампе и нагреваемым деталям. В противном случае это может привести к ожогам.

   • Длительное прикосновение к нагреваемым деталям может привести к ожогам.

   Note:

   Не следует чрезмерно разогревать задний спойлер.

   1. Очистите поверхность заднего спойлера.

      1. С помощью нагревательной лампы разогрейте поверхность заднего спойлера.

      2. Снимите двухстороннюю клейкую ленту с заднего спойлера.

      3. Удалите остатки клейкой ленты чистящим средством.

   2. С помощью нагревательной лампы разогрейте задний спойлер.

   3. Снимите отслаивающуюся бумагу с 2 новых уплотнений заднего спойлера № 2.

      Tip:

      После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

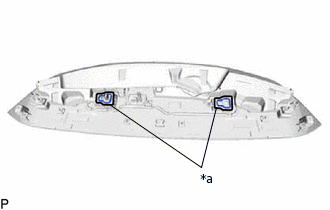

   4.

      *a

      Линия

      Установите 2 уплотнения заднего спойлера № 2, как показано на рисунке.

      Tip:

      Закрепите уплотнение заднего спойлера № 2 вдоль линии, отмеченной на заднем спойлере.

3. УСТАНОВИТЕ УПЛОТНЕНИЕ ЗАДНЕГО СПОЙЛЕРА

   Tip:

   Перед установкой уплотнения заднего спойлера разогрейте задний спойлер с помощью нагревательной лампы.

   Table 2. Температура нагрева

   Параметр	Температура
   Задний спойлер	20 - 30°C (68 - 86°F)



   *a	Нагреваемая деталь
   *b	Нагревательная лампа

   CAUTION:

   • Не прикасайтесь к нагревательной лампе и нагреваемым деталям. В противном случае это может привести к ожогам.

   • Длительное прикосновение к нагреваемым деталям может привести к ожогам.

   Note:

   Не следует чрезмерно разогревать задний спойлер.

   1. Очистите поверхность заднего спойлера.

      1. С помощью нагревательной лампы разогрейте поверхность заднего спойлера.

      2. Снимите двухстороннюю клейкую ленту с заднего спойлера.

      3. Удалите остатки клейкой ленты чистящим средством.

   2. С помощью нагревательной лампы разогрейте задний спойлер.

   3. Снимите отслаивающуюся бумагу с нового уплотнения заднего спойлера.

      Tip:

      После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

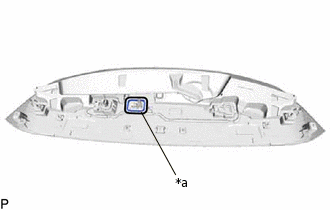

   4.

      *a

      Линия

      Установите уплотнение заднего спойлера, как показано на рисунке.

      Tip:

      Закрепите уплотнение заднего спойлера вдоль линии, отмеченной на заднем спойлере.

4. УСТАНОВИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ЗАДНЕГО СПОЙЛЕРА № 2

   Tip:

   Перед установкой элемента защиты заднего спойлера № 2 разогрейте задний спойлер с помощью нагревательной лампы.

   Table 3. Температура нагрева

   Параметр	Температура
   Задний спойлер	20 - 30°C (68 - 86°F)



   *a	Нагреваемая деталь
   *b	Нагревательная лампа

   CAUTION:

   • Не прикасайтесь к нагревательной лампе и нагреваемым деталям. В противном случае это может привести к ожогам.

   • Длительное прикосновение к нагреваемым деталям может привести к ожогам.

   Note:

   Не следует чрезмерно разогревать задний спойлер.

   1. Очистите поверхность заднего спойлера.

      1. С помощью нагревательной лампы разогрейте поверхность заднего спойлера.

      2. Снимите двухстороннюю клейкую ленту с заднего спойлера.

      3. Удалите остатки клейкой ленты чистящим средством.

   2. С помощью нагревательной лампы разогрейте задний спойлер.

   3. Снимите отслаивающуюся бумагу с 3 новых элементов защиты заднего спойлера № 2.

      Tip:

      После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

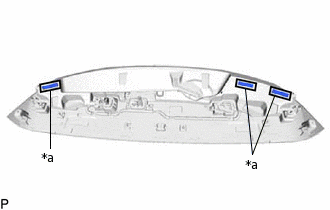

   4.

      *a

      Линия

      Установите 3 элемента защиты заднего спойлера № 2, как показано на рисунке.

      Tip:

      Закрепите элемент защиты заднего спойлера № 2 вдоль линии, отмеченной на заднем спойлере.

5. УСТАНОВИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ЗАДНЕГО СПОЙЛЕРА № 1

   Tip:

   Перед установкой элемента защиты заднего спойлера № 1 разогрейте задний спойлер с помощью нагревательной лампы.

   Table 4. Температура нагрева

   Параметр	Температура
   Задний спойлер	20 - 30°C (68 - 86°F)



   *a	Нагреваемая деталь
   *b	Нагревательная лампа

   CAUTION:

   • Не прикасайтесь к нагревательной лампе и нагреваемым деталям. В противном случае это может привести к ожогам.

   • Длительное прикосновение к нагреваемым деталям может привести к ожогам.

   Note:

   Не следует чрезмерно разогревать задний спойлер.

   1. Очистите поверхность заднего спойлера.

      1. С помощью нагревательной лампы разогрейте поверхность заднего спойлера.

      2. Снимите двухстороннюю клейкую ленту с заднего спойлера.

      3. Удалите остатки клейкой ленты чистящим средством.

   2. С помощью нагревательной лампы разогрейте задний спойлер.

   3. Снимите отслаивающуюся бумагу с 5 новых элементов защиты заднего спойлера № 1.

      Tip:

      После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

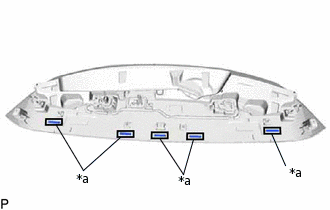

   4.

      *a

      Линия

      Установите 5 элемента защиты заднего спойлера № 1, как показано на рисунке.

      Tip:

      Закрепите элемент защиты заднего спойлера № 1 вдоль линии, отмеченной на заднем спойлере.
